תמונה של לילה עם חשיפה ארוכה של עפיפון אנרגיה שצויר באור עקוב, דמויות של שמונה לולאות וקו חוזר ארוך מעל תחנת קרקע.
אנרגיה חלופית

עפיפון אנרגיה: רוח אווירית

רוחות גבוהות יותר חזקות יותר ויציבות יותר, והעפיפון לא צריך מגדל. Google's Makani spent thirteen years on the idea and published everything it learned. הנה מה שהפיזיקה מבטיח, מה ניסויים בטיסה למעשה מדדו, ומה זה ייקח כדי להוכיח את השאר.

Rschmehl / Wikimedia Commons (CC BY-SA 4.0)

תסתכל על טורבינת רוח מודרנית ורוב מה שאתה רואה הוא לא החלק שיוצר את הכוח. המגדל, היסוד והחצי הפנימי של הלוחות נמצאים שם כדי להחזיק את קצות הלוחות הנעים במהירות ברוח. הנקודות מסננות את החלק החיצוני של הרוטור במהירות של כ-80 מטר לשניה, וזה המקום בו רוב האנרגיה נלכדת. אנרגיית הרוח באוויר שואלת שאלה פשוטה: מה אם נשמור רק את החלק המהיר, נטיס אותו על חבל, ונניח לו לטפס לאן שהרוח חזקה יותר?

התמונה למעלה היא תשובה שצולמה באור. מנורת מעקב על עפיפון קיטפוור רשמה מחזור אחד שלם בלילה: שמונה לולאות דקות שמשיכות את החבל מהתוף ומפעילות גנרטור, ואז חזר ארוך ורגוע בזמן שהעפיפון נמשך אחורה. דף זה מסביר כיצד זה עובד, מה הוא השיג, ומדוע, לאחר עשרים שנים של מאמץ רציני, אף מערכת רוח מאוישת לא מכרה עדיין חשמל בקנה מידה גדול. **הגרסה הקצרה: הפיזיקה היא נכונה וחיסכון בחומרים הוא אמיתי, אבל לשמור על מכונה מעופפת בטוחה ועובדת במשך עשרים שנה, ללא פיקוח, בכל מזג אוויר, היא הבעיה שלא נפתרה. אף אחד לא פרסם שנה של תפוקה שנמדדה באופן עצמאי מיחידה מסחרית.

1.5 עד 2.8Xהכוח למ"ר ברוח בגובה 400 מטרים בהשוואה למרכז טורבינה בגובה 100 מטרים, תלוי באדמה מתחת (הערכת חוק הכוח)
196 קילו-וואט.הממוצע הטוב ביותר של עשר דקות אי פעם על ידי מעיין מקאני M600 600 קילוואט, ברוח 10 ל-13 מ"ש (מכוניות, 2020)
696 מתוך 3,630לולאות רוח צדדית על ידי M600 שהפיק כוח חיובי נטול, מעל 22.7 שעות של טיסה ברוח צדדית
$0.027 to $0.073ל-kWh: טווח העלות של חוות רוח חדשות על האדמה שרוח אווירית צריכה להביס (לאזרד, 2024)

מה זה?

מערכת אנרגיית רוח מאוישת מורכבת משלושה חלקים: כנף שעפה, חבל שמחזיק אותה, ותחנת קרקע. ישנן שתי משפחות עיקריות.

  • דור הקרקע, העפיפון “המשאבה” או “יו-יו”. העפיפון טס בלולאות רוח צדדית מהירות שממשיכות חזק על הרצועה. החבל מתפשט מתווך על הקרקע, והתוף מפעיל גנרטור. כאשר החבל ארוך מספיק, העפיפון מוביל לעמדה בה הוא מושך מעט מאוד ומוחזר חזרה, מה שעולה חלק קטן מהאנרגיה שנוצרת. SkySails Power, Kitepower ו-Kitemill משתמשים בעיקרון זה, עם עפיפון רך או דחפור קשיחה.
  • הדור החדש, “הטורבינה המעופפת”. כנף קשיחה נושאת רוטורים קטנים. בטיסה ברוח נגדית הרוטורים פועלים כטורבינות, וחשמל זורם במורד חבל מוליך. עבור המראה והנחיתה, אותם הרוטורים פועלים כמדחפים והכנף מתעופפת כמו מזל”ט. זה היה העיצוב של מקאני.

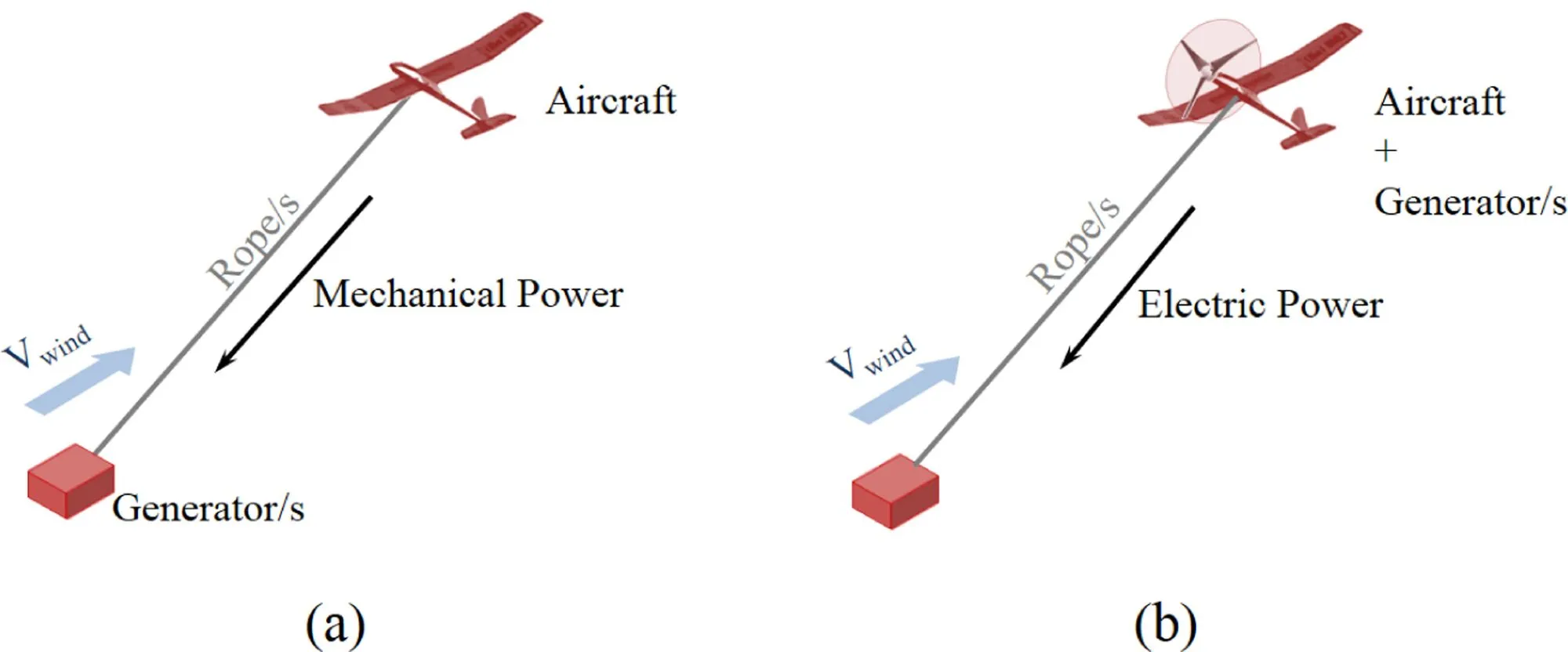

שני תרשים זה לצד זה: משמאל מטוס בעל כנפיים על חבל מושך גנרטור מהקרקע; מימין המטוס נושא את הגנרטור שלו והחשמל עובר במורד החבל.
שתי המשפחות. משמאל, ייצור קרקע: הכנף מושכת את החבל והגנרטור נשאר על הקרקע. נכון, ייצור חשמל על הסיפון: רוטורים בכנף מייצרים חשמל ורצועה מוליכת חשמל מביאה אותו למטה. Diagram: Antonello Cherubini, CC BY 4.0

בשני המקרים, הכנף עושה את העבודה של קצה הלהב של הטורבינה: היא נעה דרך הרוח הרבה יותר מהר מהרוח עצמה, ומשם באה הכוח.

איך זה עובד

הכוח ברוח. הרוח נושאת כוח דרך כל מטר מרובע שמופנה אליה שווה ל½ ρ v³, כשρ היא צפיפות האוויר (כ-1.2 ק”ג למטר מעוקב ליד הקרקע) וv היא מהירות הרוח. הקוביה חשובה: כפל את מהירות הרוח והכוח עולה פי שמונה. במהירות של 7 מ”מ לשנייה, מטר מרובע מעביר כ-210 וואט; במהירות של 10 מ”מ לשנייה, כ-610 וואט.

למה גובה עוזר. בקרבת הקרקע, חיכוך עם אדמה, עצים ובניינים מאט את הרוח. חוק הנדסי נפוץ אומר שהמהירות גדלה עם הגובה כ- v = v_ref × (h / h_ref)^α, כשהחזקה α היא בערך 0.10 מעל ים פתוח, 0.14 מעל אדמות חקלאות פתוחות ו-0.25 או יותר מעל יערות וערים. קח 7 מ”ש במרכז של 100 מטר. בגובה 400 מטרים, החוק נותן 8.0 מ”ש מעל פני הים, 8.5 על אדמות חקלאיות ו-9.9 על קרקעות גסות, כך שהכוח למטר רבוע הוא פי 1.5, 1.8 ו-2.8 גבוה יותר. החוק הוא גס: כמה מאות מטרים מעלה, הרוח מתנהגת לעיתים קרובות אחרת, עם סילונים נמוכים בלילה ושכבות יותר רגועות ביום. עדיין, הכיוון ברור, ורוחות יציבות יותר בגובה צריך גם להגיד פחות שעות עם כלום לקצור.

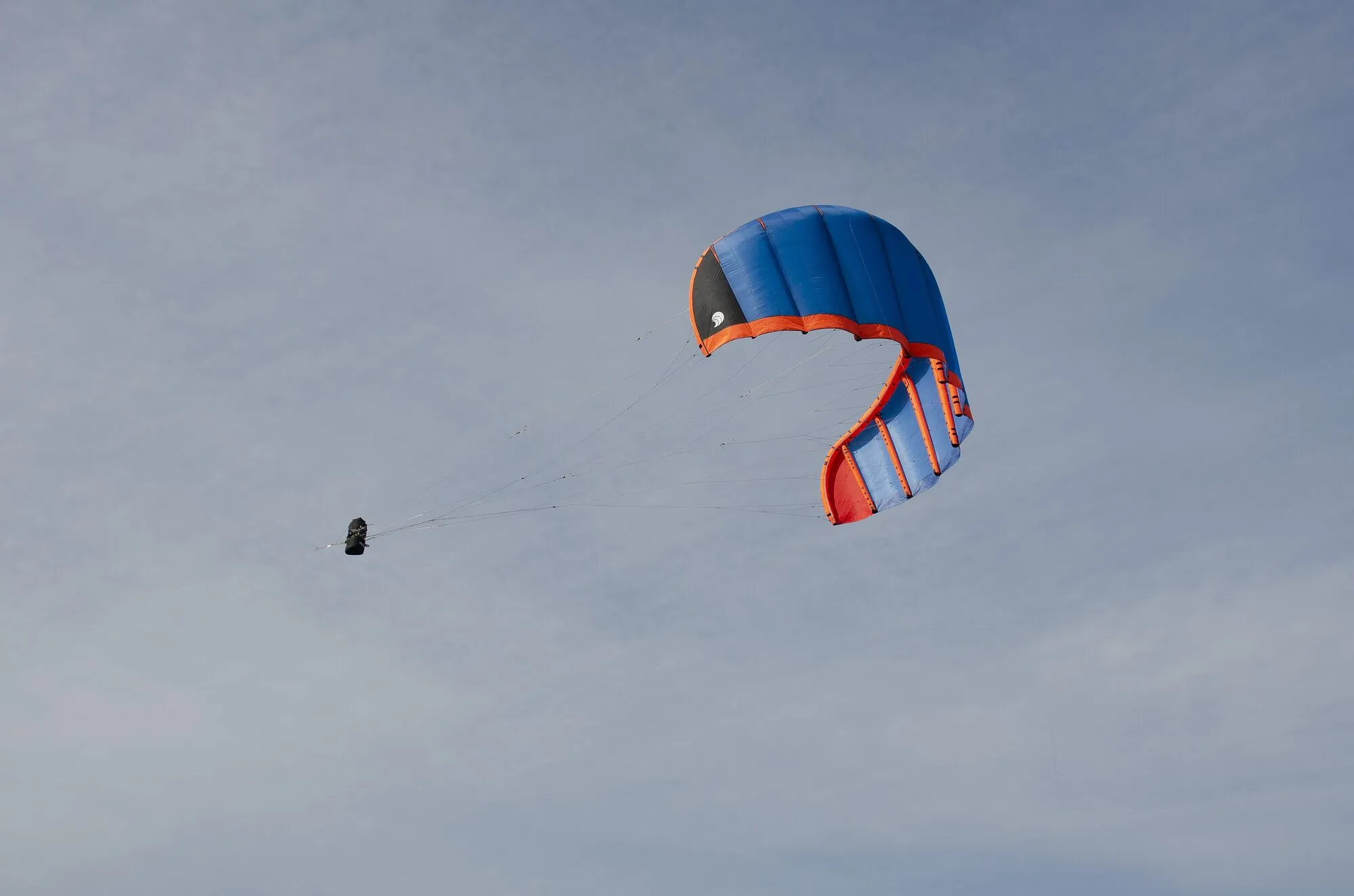

עפיפון רטוב אדום וכחול גבוה בשמיים אפורים, עם קופסת שליטה קטנה תלויה על הקוים שלה מתחת לכנף.
עפיפון בנפח 40 מ”ר עם יחידת בקרת התלויה שלו, הקופסא על הקווים מתחת לכנף. Photo: Rschmehl, CC BY-SA 4.0

למה עפיפון יכול לתפוס כל כך הרבה. בשנת 1980 המהנדס מיילס לויד חישב כמה כוח יכולה להפיק כנף מקושרת שעוברת דרך הרוח (Loyd, 1980). In plain language: a wing flying crosswind reaches a speed of about two thirds of the wind speed times its lift-to-drag ratio. עם יחס הובלה-לנגד של 5 ברוח של 10 מ”מ לשנייה, זה בערך 33 מ”מ לשנייה או 120 קמ”ש; Kitepower מציינת מהירות טיסה ממוצעת של 110 קמ”ש לעפיפון שלה (Kitepower). מכיוון שהכוח האווירודינמי גדל עם ריבוע המהירות, הכנף יכולה למשוך הרבה יותר חזק ממה שגודלה מרמז. המקסימום של לויד הוא

P = (4/27) × ½ ρ v³ × A × C_L × (C_L / C_D)²

כאשר A הוא שטח הכנפיים, C_L הוא ממוצע ההטיה שלו ו-C_L / C_D הוא היחס בין ההטיה לבין הדחף. הגורם אחרי כוח הרוח, (4/27) × C_L × (C_L/C_D)², אומר כמה מטרים רבועים של רוח כנף מסננת באופן יעיל עבור כל מטר רבוע של שטח שלה. לעפיפון רך עם מדד הובלה של 1 ויחס הובלה-לנגד של 5, הוא בערך 3.7. עבור כנף קשיחה עם יחס הובלה-לנגד של מערכת בסביבות 9, כולל ההנעה של החבל, זה יכול להיות בין 10 ל-17. גנרטור קרקעי מגיע לאופטימלי הזה כאשר החבל מתגלגל בשליש מהמהירות של הרוח.

האבדות של לויד נשארות בחוץ. עפיפון אמיתי לא טס ישר ברוח הנגדית לתחנת הקרקע, הוא טס בזווית גובה, בדרך כלל בין 25 ל-35 מעלות. רק חלק הרוח לאורך החבל מושך אותו, והכוח יורד עם הקוסינוס של זווית זו: ב-30° נשאר רק 65% מהכוח. החבל מוסיף לחץ, שגדל עם אורך. עפיפון משאבה מבלה חלק מכל מחזור בכך שהוא מושך; המערכת של Kitepower מבזבזת כ-80% ממחזור של 100 שניות, יוצר עד 130 קילוואט ו-20% משכה כ-20 קילוואט כדי למשוך את העפיפון לאחור (Kitepower). ואז באים אבדות הגנרטור, תיבה הילוכים והמוביל הרגיל, והכוח שמושקע בהשארת הכנף טסה ברוח קלה.

למה החבל הוא כל הסיפור. מגדל הטורבינה חייב לעמוד בפני הדחף המלא של הרוטור כרגע כיפוף בבסיסו, וזו הסיבה למגדל וליסודות הם מסיביים. רצועה נושאת רק מתח, וסיבים כמו פוליאתילן בעל משקל מולקולרי גבוה במיוחד הם חזקים באופן יוצא דופן במתח למשקל שלהם. זהו המקור לטענה, שחוזרת על עצמה על ידי מספר חברות, שמערכות אוויריות משתמשות ב-90% פחות חומר מאשר טורבינה בעלת אותו ציון. זה סביר עבור המכונה עצמה; עדיין לא הוצג עבור תחנת כוח שלמה כולל מרחק, יסודות לתחנת הקרקע וחיבור לרשת.

הגבולות: תיאורטיים ומעשיים

תיאורטית. הנוסחה של לויד היא תקרה עבור כנף אידיאלית אחת. כמו טורבינה, עפיפון מאט את הרוח שהוא לוקח, ועופות שעפים קרובים זה לזה מקבלים אנרגיה אחד מהשני, אז חווה זקוקה למרחב. יש גם גבול פלנטרי. זרמי סילון בגובה של כ-10 ק”מ נראים כמו משאב עצום אם תשתמשו בהם. ½ ρ v³ אנליזה של מערכת כדור הארץ מצאה שההוצאה המקסימלית הקיימת מזרמי הסילונים היא בערך 7.5 TW, פי 200 פחות מהערכות קודמות, עם תופעות לוואי אקלימיות גדולות אם זה אי פעם יגיע (מילר, גאנס וקליידן, 2011). אף אחד לא מציע לטוס ב-10 ק”מ היום; מערכות מעשיות מיועדות ל-200 עד 700 מטר. משאב הגובה הגבוה העולמי בין 500 ל-12,000 מטרים מופה על ידי Archer and Caldeira (2009) מתוך 28 שנים של נתוני מזג אוויר.

פרקטית. המגבלות שבאמת עצרו פרוייקטים לא נמצאות בנוסחה:

  • שיגור ונחת. טורבינה לעולם לא ממריא. עפיפון חייב להמריא ברוח קלה, לנחות במיתון, ולבצע את שניהם אלפי פעמים בשנה ללא נזק. מקאני איבד ארבעה מנועי מטוס בטיסה, שלושה מהם בזמן התעופה, לא בזמן ההפעלה (Makani, 2020).
  • שליטה בכל מזג אוויר. טורנדו, סוערות, קרח, ברק ושלווה פתאומיים כולם זקוקים לתגובה אוטונומית. חתך ברצועה אסור להכניס עפיפון או קו כבד למקום מסוכן.
  • מרחב אווירי ויבשתי. עפיפון בגובה 400 מטרים על חבל באורך 800 מטרים מרחף בנפח גדול. רשויות התעופה חייבים לקבל את זה, והאדמה מתחת למעטפת הטיסה חייבת להישאר ריקה מאנשים ודרכים.
  • ללבוש. עפיפון כותנה מתדרדר באור השמש, חבלים נלבשים על תופסים ומגלגליים, ומערכת חייבת לשרוד עשרים שנה כדי להתחרות עם טורבינות שעוצבו לעשרים וחמש עד שלושים.
  • גודל. הכוח של לויד משתנה עם שטח הכנף, וקשה להמריא ולנחות על כנף גדולה. למקאני M600 הייתה כנף של 26 מטרים (X); העפיפון הגדול ביותר שהודיעה עליו סקייסלס הוא 450 מ”ר עבור יחידה בת 450 קילוואט. מערכת אווירית בנפח 5 מגה-וואט, בגודל של טורבינה יבשה מודרנית, עדיין היא רק ציור.

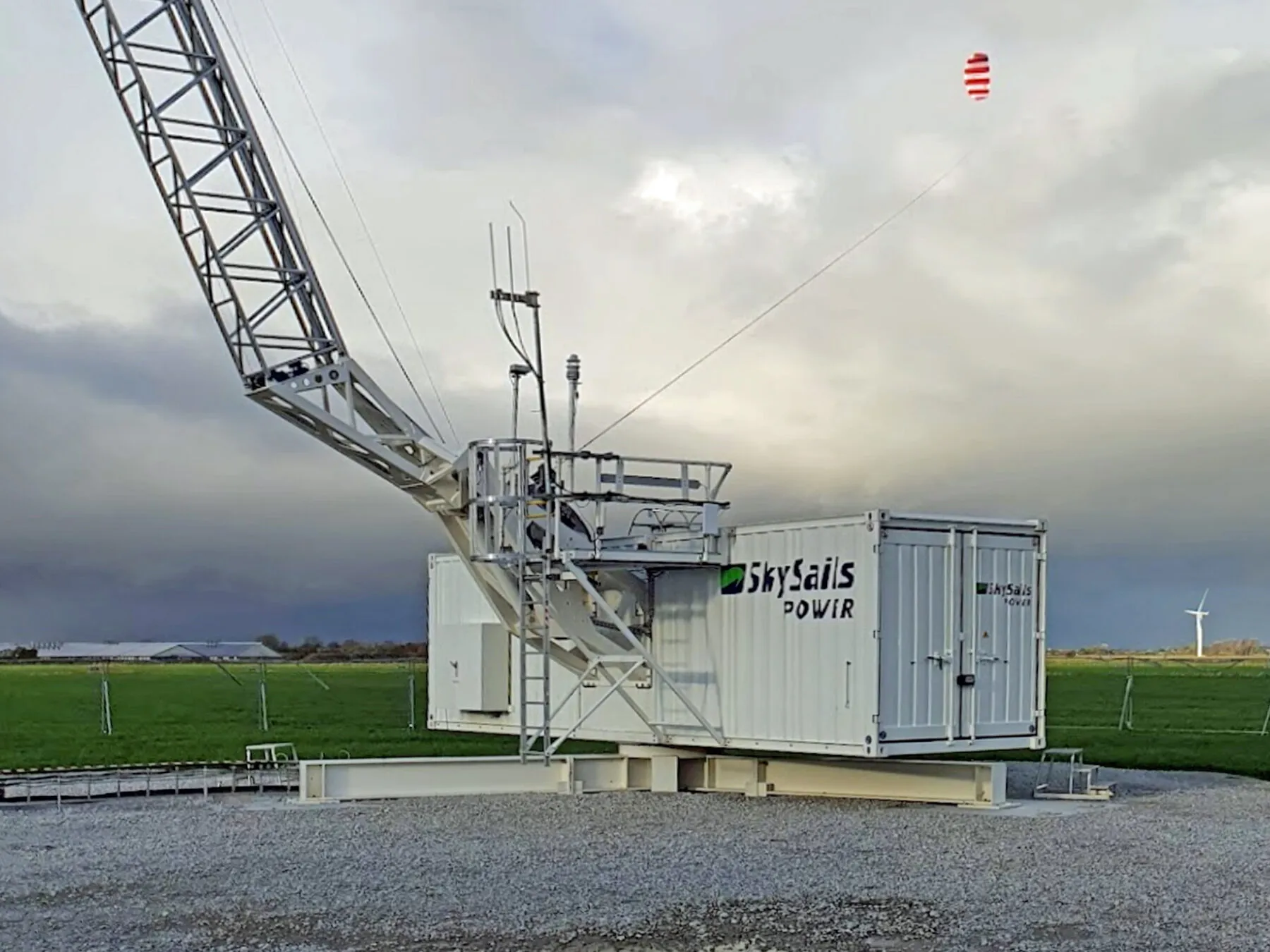

תחנת קרקע של SkySails Power בקליקסביל: מיכל לבן עם תורן שיגור גבוה; רחוק על החבל שלו עפיפון אדום ולבן טס בשמיים אפורים מעל שדות ירוקים.
אב הטיפוס SKS PN-14 בקליקסביל, צפון גרמניה, בנובמבר 2021. התורן משגר ומתפוס את העפיפון; הזרוע והגנרטור יושבים במכל. Photo: Michael32710, Wikimedia Commons, CC BY-SA 4.0

פרויקטים אמיתיים, נמדדים

השדה היה נדיב עם תוצאות וחסכוני עם נתונים ארוכי טווח. הנה מה שניתן לבדוק.

פרויקטעיצובמה שהיא השיגהמה קרה?
מכונת כתיבה M600 (ארצות הברית, Google X, 2006 עד 2020)600 kW כנף קשיחה, 8 רוטורים על הסיפון, 440 מ מוליך רצועה28.9 שעות טיסה אוטונומית, 22.7 שעות רוח צדית; הלולאה הטובה ביותר 290 קילוואט, הממוצע הטוב ביותר של עשר דקות 196 קילוואט ברוח של 10 עד 13 מ”ש; טיסת החוף הראשונה מפלטפורמה צפה בנורווגיה, באוגוסט 2019סגורה פברואר 2020: “הדרך למסחריות היא ארוכה ומסוכנת יותר ממה שהוקצה לה”. פסק הדין של הצוות: גוף המטוס M600 “באופן בסיסי אינו מסוגל לייצר 600 קילוואט ב- 11 מ/ש”. דו”חות, קוד ורשימות טיסה שוחררו בספטמבר 2020
אנרגיית הרוח (גרמנית)עפיפון רך עד 180 מ”ר על תרן קרקע; עד 200 קילוואט כוח מחזור (PN-14, נמכר כיום בשם Venyo)אב הטיפוס בקליקסביל פועל מאז 2019 עם עפיפון עד 120 מ”ר, השיא הארוך ביותר של כל מערכת אווירית; עפיפון בגודל 120 מ”ר טס 200-400 מטר על רצועת 800 מטר במאוריציוס החל בינואר 2023; טיסה ראשונה בטאיוואן ב-1 ביולי 2025.יחידות למכירה, החברה מציעה עד 760 מגה וואט לשנה לכל יחידה באתרים טובים, נתון של יצרנית, לא מדידה עצמאית. מודל של 450 קילוואט (KYO) הוכרז עם המשלוח הראשון צפוי בשליש השני של 2028
Katepower (הולנד, מ-TU Delft)עפיפון רך בגודל 100 מ”ר, חבל 350 מטרים, גנרטור קרקע במכל של 6 מטרים.עד 130 קילוואט בזמן הזרקה, בערך 100 שניות למחזור; ניסויים באתר בנייה בהולנד, בבלקוריק באירלנד עם RWE, ובארובהמשווק ככוח זמני נייד ללא פליטות, לדוגמה כדי להחליף גנרטורים דיזל.
קטמרן (נורווגית)עפיפון דחף קשיחה על תרן קרקעאתר הניסוי בוואנס, ליסטה, טס מעל 350 מ’הפיתוח ממשיך; אין נתוני תפוקה ציבוריים ארוכי טווח
אנרגיית אמפיקס (הולנד, 2008 עד 2022)דחפור אוטונומי קשיחה על תרן קרקע; הייצור האוטונומי הראשון של חשמל ב 2012פיתוח אבות טיפוס עד AP-319 באפריל 2022: הפסקת תשלומים, הוכרזה כפשיטת רגל ב-4 במאי 2022 לאחר שסיבוב מימון מתוכנן לא התרחש.

מקורות: Makani, The Energy Kite, 2020; X, Makani; SkySails Power; Kitepower; Kitemill; Ampyx Power.

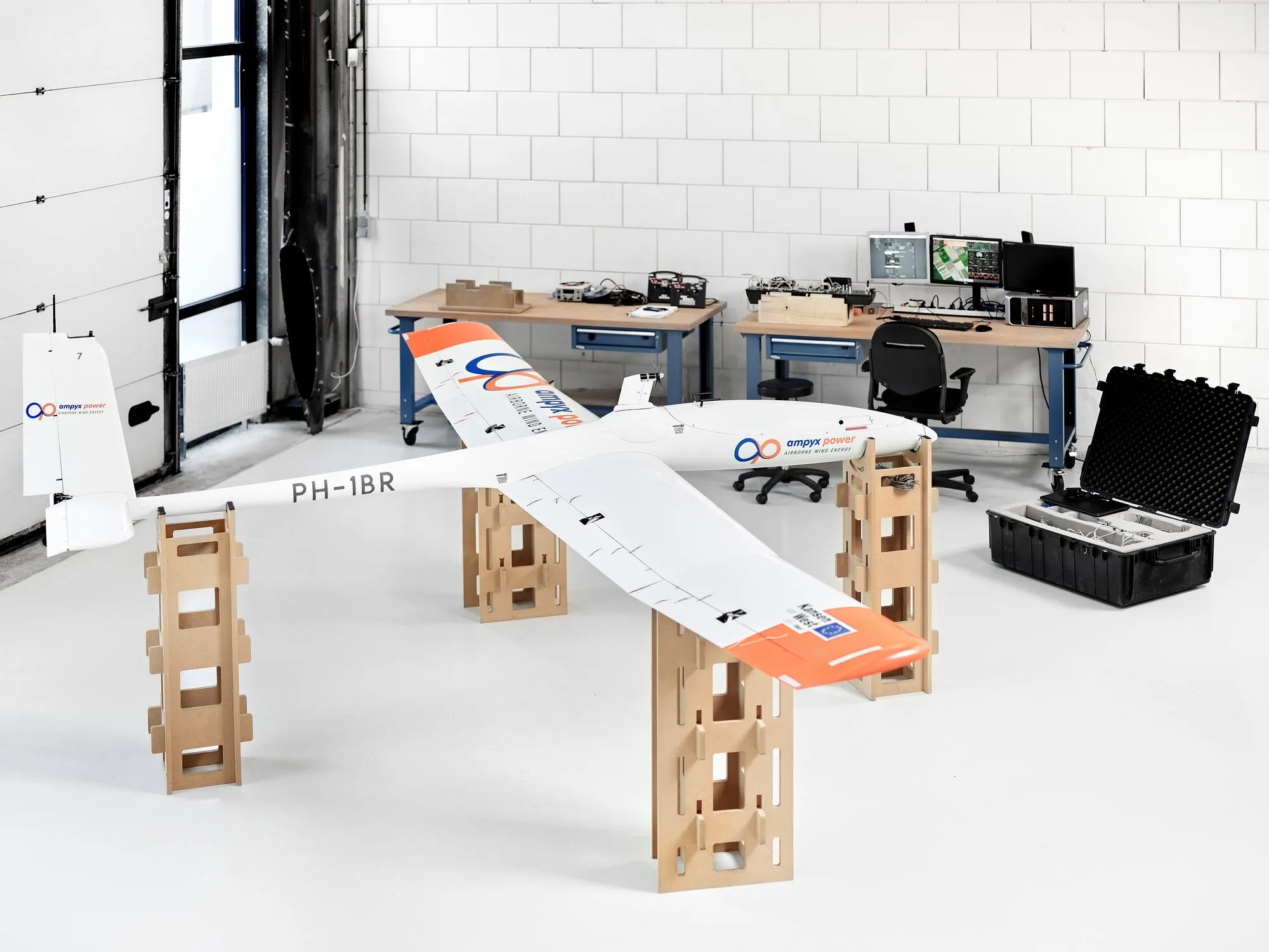

דגם לבן קשיח עם פסים כתומים וכחולים הנמצא על קרטון עומד בסדנה בהירה, עם מחשבים ומגירות ציוד מאחוריו.
AP2, עפיפון דחף נוח שנבנה על ידי Ampyx Power, בסדנת החברה בשנת 2016. Photo: Ampyx Power, CC BY-SA 4.0

שתי עובדות בטבלה הזו ראויות לתשומת לב. ראשית, הממוצע הטוב ביותר של עשר הדקות של מקאני היה שליש מהכוח שלו, ורק לולאה אחת מתוך חמש ייצרה אנרגיה נטו, רוב השאר היו תמרוני מבחן, רוחות קלות והתרחשות. שנית, המערכות הבוגרות ביותר כיום הן מעופפים רכים הנוצרים על הקרקע בהספק של 100 עד 200 קילוואט, יותר מפי עשר קטנים יותר מטאוריטים יבשים טיפוסיים, שנמכרים למקומות בהם קשה לבנות טורבינה: איים, אתרים נידחים, חשמל זמני. סקירה של שני עשורים של בדיקות טיסה מגיעה לאותה תפיסה מאוזנת: הפיקוח עשה התקדמות מדהימה, ומשך זמן ארוך, פעולה אוטונומית לחלוטין נשארת הגבול (Vermillion et al., 2021).

כמה זה עולה

אין עדיין מחיר שוק לחשמל מרוח מאויר, רק הערכות, אז תזהרו עם כל מספר כאן.

אפשרותעלות לקילו- וואט- שעהמצב המספר
חוות רוח חדשה על היבשה, ללא סובסידיה$0.027 to $0.073נתוני שוק, Lazard LCOE+ 2024
חוות רוח חדשה מחוף הים$0.074 to $0.139נתוני שוק, לאזרד 2024
מפעל שיא גז$0.110 to $0.228נתוני שוק, לאזרד 2024
גג סולארי על בניין, נקודה מבט שלנו$0.19 centralה Fan Wall model שלנו; גג מסחרי $0.09 to $0.20 ב Lazard, 2026
סקיילייס KYO 450 קילוואט, מטרה.מתחת ל-10 סנט .יצרנית המטרה, עדיין לא נשלחה.
מכונת כתיבה M600לא פורסםהצוות כתב כי “לא ברור” אם מערכת כזו יכולה להגיע ל-LCOE תחרותי עם טורבינות קונבנציונליות.

הדו”ח של מקאני מביא לנקודה שכל רוח אווירית צריכה לענות. עבור חוות רוח על היבשה, הטורבינה עצמה מהווה פחות מחצית מעלות האנרגיה; כבישים, יסודות, כבלי חשמל, חיבור לרשת החשמל, התקנה, תפעול ומימון מהווים את השאר. מחוץ למדינה, עלויות אלה של “איזון המערכת” הן כ-52% מהסכום (Makani, 2020). חסכון של 90% מהפלדה במגדל לא יוריד את מחיר החשמל ב-90%. כדי להביס רוח על החוף ב-$0.03 to $0.07, העפיפון צריך גם להתאים לזמינות גבוהה של טורבינה, חיים עיצוביים של 25 שנים ועלות תחזוקה נמוכה. לעומת מדד הבניה שלנו של 0.19 דולר לקילו-ואט-שעה, המגבלה נמוכה יותר, אבל עפיפון לא מתאים לבניינים: הוא זקוק למאות מטרים של אדמה או ים ברורים.

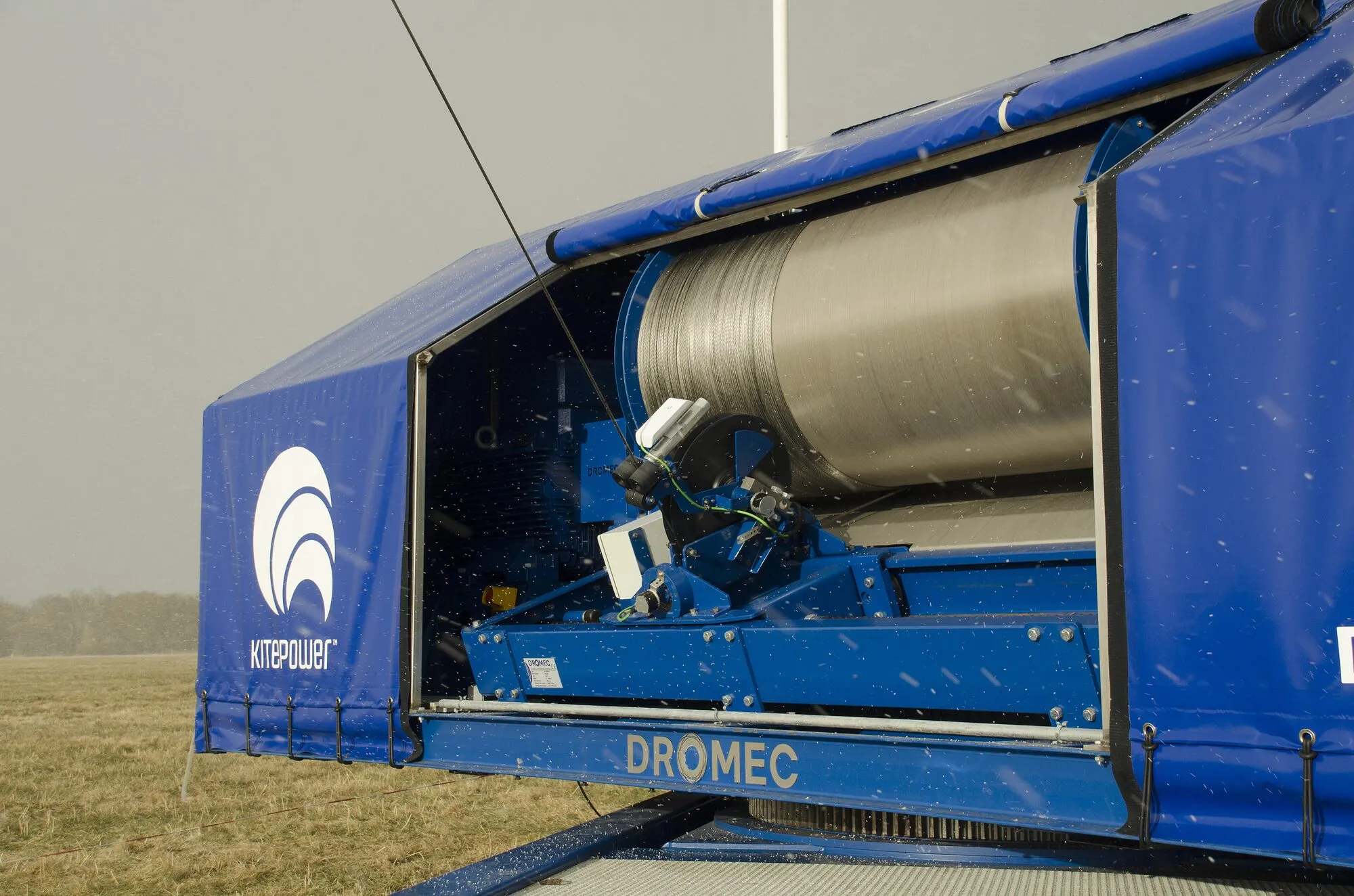

מיכל כחול עם צד פתוח, המראה תוף כסף גדול עטוף ברצועה, עומד על שדה עשב.
תחנת הקרקע של קיטפוור, 100 קילווואט. החבל מתפזר מהתוף הגדול כשהעפיפון מושך, ומסובב את הגנרטור. Photo: Rschmehl, CC BY-SA 4.0

איפה זה יכול לנצח, ואיפה זה לא יכול

הוא יכול לנצח:

  • רשתות מרוחקות ואיי שעובדות על דיזל מיובא, לעיתים קרובות במחירי חשמל גבוהים פי כמה מהיבשת, שם קשה לשלוח ולבנות טורבינות וקל להקים תחנת קרקע במכולה.
  • כוח זמני.:אתרי בנייה, סיוע לאסון, מחנות צבאיים ומחקר, אירועים, שם טורבינה לא יכולה להיות בנויה למשך כמה חודשים.
  • מים עמוקים מחוץ לתחומי המדינהבטווח הארוך, תחנת קרקע צפה קלה יכולה לעלות הרבה פחות מטורבינה צפה. זהו הפרס ש”מקאני ושל” בחנו בנורווגיה, והוא עדיין לא הוכח.
  • אתרים עם רוחות חזקות מעלה, אבל רוחות חלשות בגובה המרכז, לדוגמה על שטח גס, שם גובה העפיפון חשוב ביותר.

הוא לא יכול לנצח:

  • בערים או על בניינים. המעטפת של המטוס רחבה מאות מטרים.
  • נגד הרוח החופית באתרים טוביםהיום. טורבינות הן בוגרות, ניתנות לבנקאות ויקרות; טכנולוגיה חדשה חייבת להוכיח עשרים שנה של אמינות לפני שהלווים ייחסו אליה באותה דרך.
  • **ליד שדות תעופה ומרחב אווירי צפוף.**או איפה שאי אפשר לשמור על שטח פתוח מתחת למסלול הטיסה.

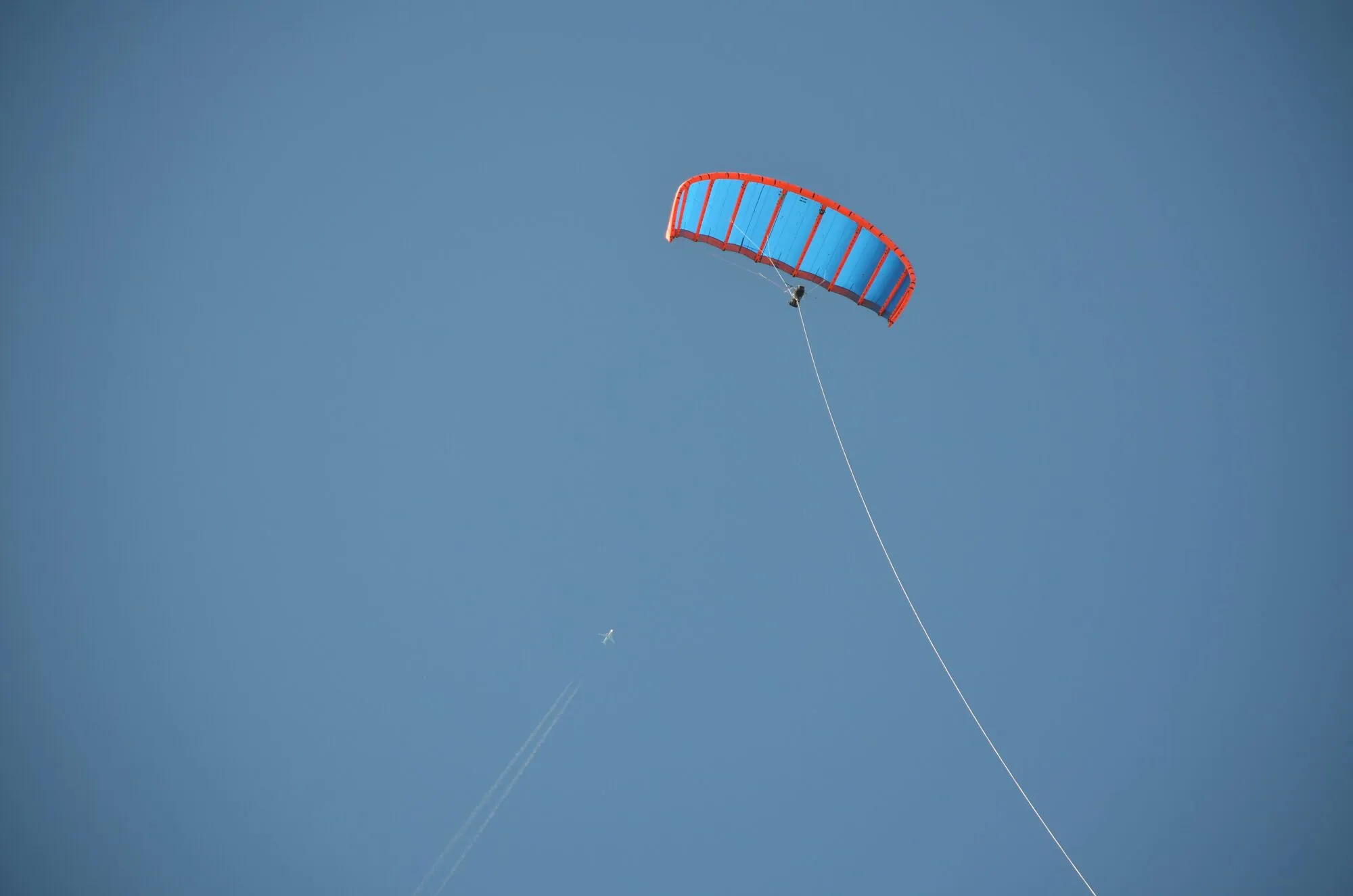

עפיפון מתנפח אדום וכחול, טס גבוה מול שמיים כחולים בהיר על חבל ארוך דק.
עפיפון של 40 מ”ר Kitepower בטיסה מעל הבסיס האווירי הימי לשעבר ב-Valkenburg, ליד ליידן, בהולנד. Photo: Rschmehl, CC BY-SA 4.0

מה שהוכחה, סביר ושערתי

מוכיח: חוק הכוח של טיסת הרוח הצידה (לויד, 1980), אשר אושר במבחני טיסה רבים; שכנפיים מקובעות יכולות לייצר חשמל באופן אוטונומי במשך שעות, עם מחזורי משאבה ועם רוטורים על הסיפון; שה-M600 יצר ממוצע של 196 קילוואט למשך עשר דקות; שעפיפים רכים הנוצרים מהקרקע בהספק של 100 עד 200 קילוואט יכולים להיות משוגרים, מטוסים ונחתים מתחנת רכבת בגודל מכולה; שמהירויות הרוח וצפיפות הכוח עולה עם הגובה בממוצע.

סביר: שמערכות ייצור קרקעיות של כמה מאות קילוואטים יכולות להגיע לזמינות גבוהה באתרים מרוחקים; ששימוש בחומרים לכל קילוואט הוא נמוך בהרבה מאשר עבור טורבינות; שעפיפונים צפים מחוץ לים עשויים להזדקק לפלטפורמות קלות יותר בהרבה; שמערכות אוויריות מייצרות יותר שעות של תפוקה שימושית בשנה מאשר טורבינה באותו האתר כיוון שהן מגיעות לרוחות יציבות יותר.

ספקולטיבי: עלות לקילו-וואט-שעה תחרותית עם רוח על האדמה; עפיפון בקנה מידה של מגה-ואט; חוות של עפיפונים רבים שעפים קרוב זה לזה ללא הפרעה; עשרים שנים של חיים לעפיפונים, חבלים ותיבות; ביטוח והסמכה מסגרת השווה לאלה עבור טורבינות.

שאלות מחקר פתוחות

  • כמה אמינה יכולה להיות שיגור ונחיתה אוטונומיים לחלוטין מודדים על פני אלפי מחזורים במזג אוויר סוער?
  • מהו התוצר האנרגטי השנתי האמיתי של יחידה באתר ידוע, שנמדד באופן עצמאי למשך שנה שלמה, ואיך הוא משווה עם טורבינה ליד?
  • כמה זמן נשארים חבלים ועיטים מבד תחת עומס מחזורי ואור אולטרה סגול, ואיך מתגלה השימוש לפני כישלון?
  • כמה קרובים יכולים העפיפונים להיות מופרדים בחווה, וכמה הם מפסידים בעקבות של אחד את השני?
  • מה חוקי המרחב האווירי למה זה הגיוני עבור כנפיים מחוברים, ואיך עפיפון צריך להאיר ולגלות על ידי מטוס?
  • מה עושים עפיפון ציפורים ועטלפים? אין כמעט מידע בשטח, והתשובה יכולה להיות שונה לעפיפונים איטיים ורכים וכנפיים קשיחות מהירות.
  • אתה יכול. תחנות קרקע צפות מחוץ לים לשרוד סופות במחיר שמנצח את טורבינות הצפות?

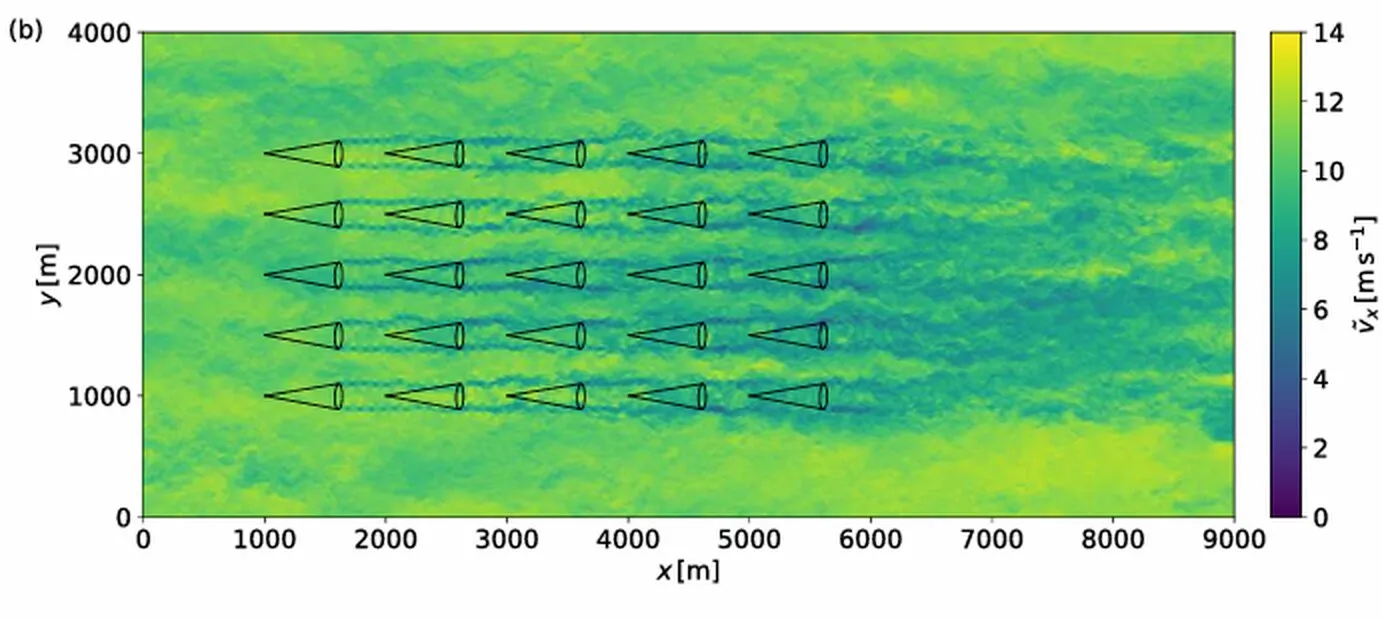

מפה מדומה של מהירות הרוח נראית מלמטה, עם 25 סימני עפיפון בחמישה שורות ויותר כהה, איטיים יותר פסים של אוויר מתפשטת במורד הרוח שלהם.
סימולציה ממוחשבת של חווה של 25 עפיפון בחמישה שורות, ב-10 מגה וואט לקילומטר רבוע. צבעי כהה יותר הם רוח איטית: כל שורה משאיר אויר איטי יותר בשביל הבא. בחווה של הדור הקרקעי של המחקר הזה השורה האחרונה איבדה עד 17% מהכוח שלה, והחווה כולה יצרה 82.5% מהתפוקה האידאלית שלה. Figure: Haas et al. (2022), Wind Energy Science, CC BY 4.0

מה אב טיפוס עובד צריך

החדשות הטובות עבור צוות קטן היא שעפיפון משאבה יכול להיות נבחן בקנה מידה צנוע, והפיזיקה מתמקדת בדרך צפויה עם שטח הכנפיים.

שלבעבודההחלטה היא מאפשרתעלות גסהזמן
0. עבודה על שולחןמודל לויד ומחזור עבור אתר המטרה, בעזרת כלים פתוחים וקודו של מקאני; נתוני רוח ב-100 עד 500 מטרים מלידר או ניתוח מחדשהאם הרוח בגובה של האתר שווה את זה?$10k to $30 אלף.2 עד 3 חודשים
1. בדיקת כוחעפיפון בגודל 10 עד 20 מ”ר על חבל וזרוע, המטוסים ידנית ואז עם טייס אוטומטי.מודדנו את כוח הקשר ועקומת הכוח מול לויד.$30k to $80k6 חודשים.
2. מודל עבודהתחנת קרקע ב-10 עד 30 קילוואט: תוף, מנוע-גנרטור, אלקטרוניקת כוח, טייס אוטומטי; אנרגיה נרשמת החוצה והפנימה לכל מחזור.נקודות ניקוז שנמדדו ליום ומחזור אוטומטי ללא טייס$150k to $400k12 חודשים.
3. ניסוייחידה מסוג 100 קילוואט באתר נידח או זמני, שנה שלמה של תפוקה ומתן, עם מעקב אחר חיות בר.תפוקה שנתית אמיתית, עלות לקילו-ואט-שעה, תחזוקה$1M to $3M.18 עד 24 חודשים

א מודל עובד, עבור הדף הזה, אומר שלב 2: תחנת קרקע שמריץ מחזורי משאבה מלאים ושם אנרגיה נטו ממוחשבת לתוך סוללות או הרשת, עם כל מחזור יומן. עפיפון שמשוך חזק על חבל עדיין לא תחנת כוח.

מי אנחנו צריכים

  • מהנדסי בקרה טיסות. עם ניסיון של מזל”טים אוטונומיים או עפיפון: המראה, נחיתה וטיפול באשמה הם רוב העבודה.
  • Aerodynamicists עבור עפיפון ועיצוב כנף, כולל דחיפה של חוט ומבנים גמישים.
  • מהנדסי אלקטרוניקה ותפעול. עבור מנוע-גנרטור תרנגולת, אחסון אנרגיה עבור שלב הגלילה והחיבור לרשת.
  • מהנדסי חומרים לחבלים, כותנה ובדיקת עייפות.
  • מטאורולוגים עם ניסיון לידר למדוד רוחות מ-50 עד 600 מטרים.
  • מומחים לפיקוח על התעופה כדי להבטיח אישור טיסה והזמנות מרחב אווירי.
  • אקולוגים לתכנן מעקב אחר ציפורים ועטלפים.
  • אתר מארח: אי, קהילה מרוחקת, מחצבה או חוות גדולה עם אדמה פתוחה ושכנים תומכים.

יש לך רעיון טוב יותר?

לחלק מחברי הקרן עשויים להיות קשרים שיוכלו לשמוע את הרעיון של רעיון חזק בנושא אנרגיה. כדי להציג רעיון, צריך מודל עובד, אמיתי שמפיק באמת חשמל, עם תפוקה שנמדדה על ידי מכשיר, לא טענה. לעפיפון אנרגיה זה אומר תחנת קרקע שמסיימת מחזורי משאבה בעצמה ורשומה האנרגיה הגולמית שהוא מספק. גם רעיונות על נייר נראים טוב: אם הפיזיקה והמספרים מוצקים, אנחנו יכולים לפרסם אותם כאן באתר. אבל גיוס הון ללא מודל עובד הוא מאוד קשה, ושום דבר כאן הוא הבטחה של מימון, תזרים מזומנים או הצגות.

שלח את הרעיון שלך, או נתוני טיסתך, דרך צורת תרומה: הבעיה שהיא פותחת, בדיקת הפיזיקה, התפוקה הנמדדת או המוערכת, עלות גסה ל-kWh והבדיקות הזולות ביותר שיוכלו להוכיח שזה לא נכון. ראו גם: אלטרנטיבות אנרגיה בהשוואה ומחקר קיר המאווררים שלנו.

מקורות

  1. לויד, מ.ל. (1980). אנרגיית רוח (באנגלית: Wind power) היא אנרגיה המגיעה מזרמי רוח. כתבי העת של המכון, 4(3), 106-111..
  2. Makani Technologies (September 2020). The Energy Kite, Part I: סטטיסטיקות של ניסוי טיסה, היעדר ביצועים של M600, טיסת FCW-01 מחוץ לקו המשווה וניתוח עלויות אנרגיה. ראו: II ו-III.
  3. אקס, מפעל ירי הירח. מכוניות: ה-M600, אוסף העפיפונים של אנרגיה והסגרתו בשנת 2020.
  4. ראו: ורמיליון, C., קוב, M., פאג’יאנו, L., לוטהולד, R. ואחרים. (2021). חשמל באוויר: תובנות משני עשורים של מחקר בקרת מתקדם ובדיקות טיסה ניסיוניות של מערכות אנרגיית רוח אוויריות. Annual Reviews in Control 52, 330-357.
  5. ראו: בן-גוריון, א., בן-גוריון, מ., וולף, י. (2015). אנרגיה אווירית: טכנולוגיות לשיפור היעילות של מערכות אנרגיה אווירית. Renewable and Sustainable Energy Reviews 51, 1461-1476.
  6. ראו: ארתור, ק. (2009). אנרגיית הרוח היא כוח הכבידה של הרוח. Energies 2(2), 307-319.
  7. מילר, ל.מ., גאנס, פ., וקליידן, א. (2011). אנרגיית הרוח כמשאב אנרגיה מתחדש: כח קטן, השפעות גדולות. Earth System Dynamics 2, 201-212.
  8. אנרגיית הרוח. News, כולל SkyPower100 at Klixbüll (2022), Mauritius (2023) ו- Taiwan (2025); Venyo (PN-14) data.
  9. כוח עפיפון. טכנולוגיה ונתוני מערכת פלקון.
  10. קפטן. אתר החברה.
  11. כוח אמפיקס: היסטוריה של החברה ופשיטת רגל, 2022.
  12. Lazard (June 2024). עלות האנרגיה + מעודכנת, גרסה 17: רוח חופית $27 to $73 למ”וו-שעה, רוח חופית $74 to $139, שיא הגז. $110 to $228. מהדורת יוני 2026 מספקת את טווח הגג הסולארי המסחרי המשמש כסטנדרט שלנו.
  13. ה”קרן” של Local Solar System. The Fan Wall: open wind research, עבור מערכת סולארית על גג של $0.19 ל-kWh.
  14. ראו: דה-סול, ג’ון; דה-סול, ג’ון; דה-סול, ג’ון. (2022). אנרגיה סולארית אנרגיית רוח אנרגיית רוח בענן Wind Energy Science 7, 1093-1135.
