חזרה לחום הפסולת
תחנות כוח, מפעלים, ביוב ומרכזי נתונים משליכים כמויות עצומות של חום לאוויר ולמים כל יום הרבה מזה יכול לחימום בתים במקום כמעט אף אחד מזה לא יכול לייצר חשמל הנה למה, ואיפה ההחזר עובד
Helen Ltd / Wikimedia Commons (CC BY-SA 3.0)

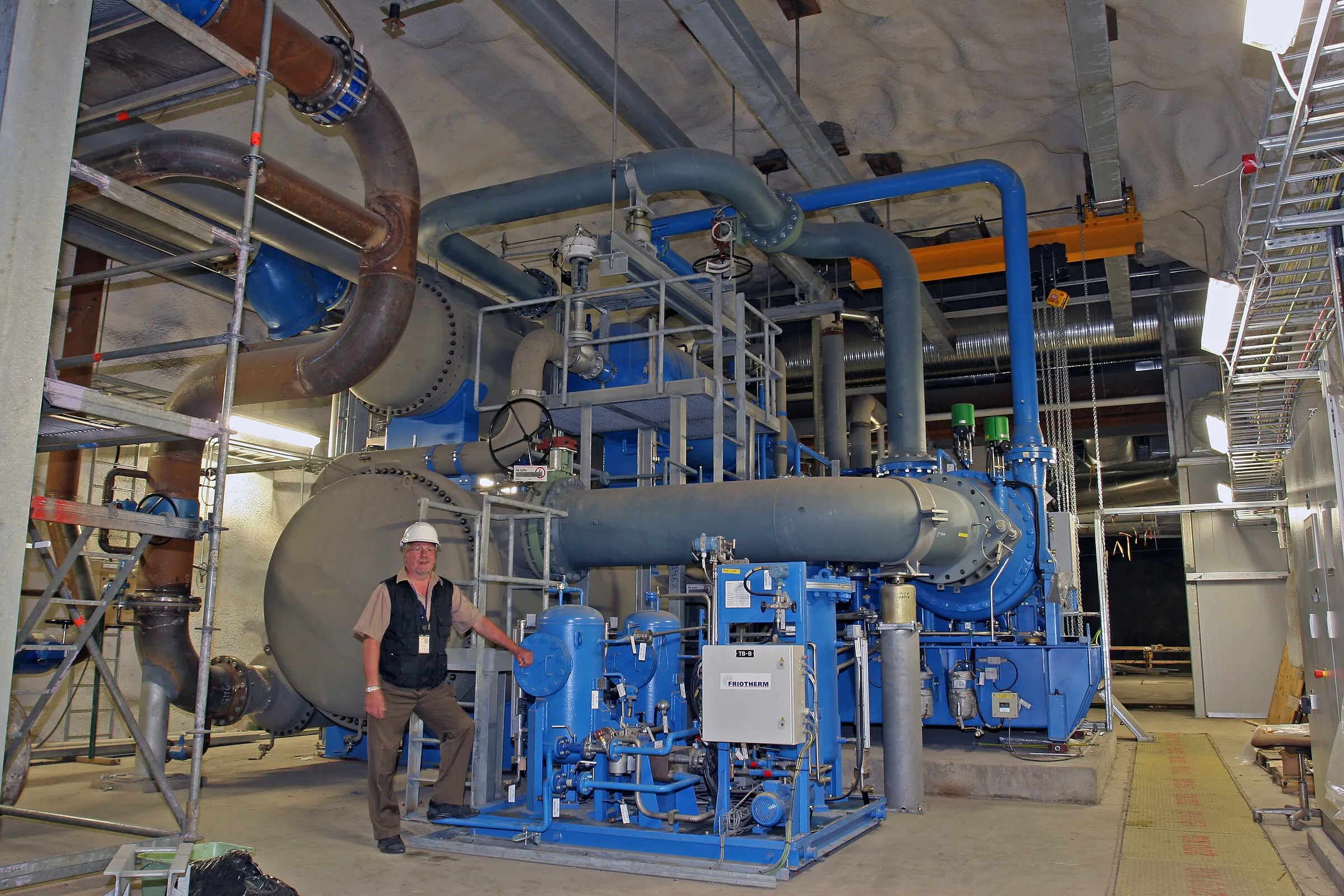

מתחת לפארק בהלסינקי, במערות חצובות בסלע, שורה של משאבות חום גדולות לוקחות חום מהביוב הטיהור של העיר וממי המים שבאים מרשת קירור הרובע שלה, ומכניסות אותו לחימום הרובע שמחמם את הבתים. מפעל קטרי ואלה, הנשלט על ידי חברת האנרגיה של העיר, הלן, ייצר 570,000 מגה-ואט של חום בשנת 2017 מחמש משאבות חום גדולות, ושישי, שהוסיף בשנת 2021, צפוי להעלות את זה עד 200,000 מגה-ואט לשנה; קיבולתו הגיעה לכדי כ-123 מגה-וואט (Wikipedia, Energy in Finland, citing Helen, 2018). החום כבר היה שם. הוא נהגה לזרום אל הים הבלטי.
חום פסולת הוא “מקור האנרגיה” הגדול ביותר שאף אחד לא חשב. מחקר מ-2016 העריך ש 72% מהאנרגיה הראשונית בעולם נאבדת לאחר ההמרהבעיקר כחום, וזה 63 אחוזים מזרימת החום הפסולת נמצאת מתחת ל-100 מעלות צלזיוס (בן-גוריון ואח’, 2016.). המספר השני הוא החשוב ביותר. חום כזה קר הוא כמעט חסר תועלת לייצור חשמל ומועיל מאוד לחימום בניינים. הדף הזה מסביר למה, ומה צריך כדי להשתמש בו.
מה זה?
שימוש חוזר בחום פסולת פירושו לתפוס את החום שתהליך משחרר בכל מקרה ולספק אותו למשהו שזקוק לחום. יש לו שלוש צורות נפוצות:

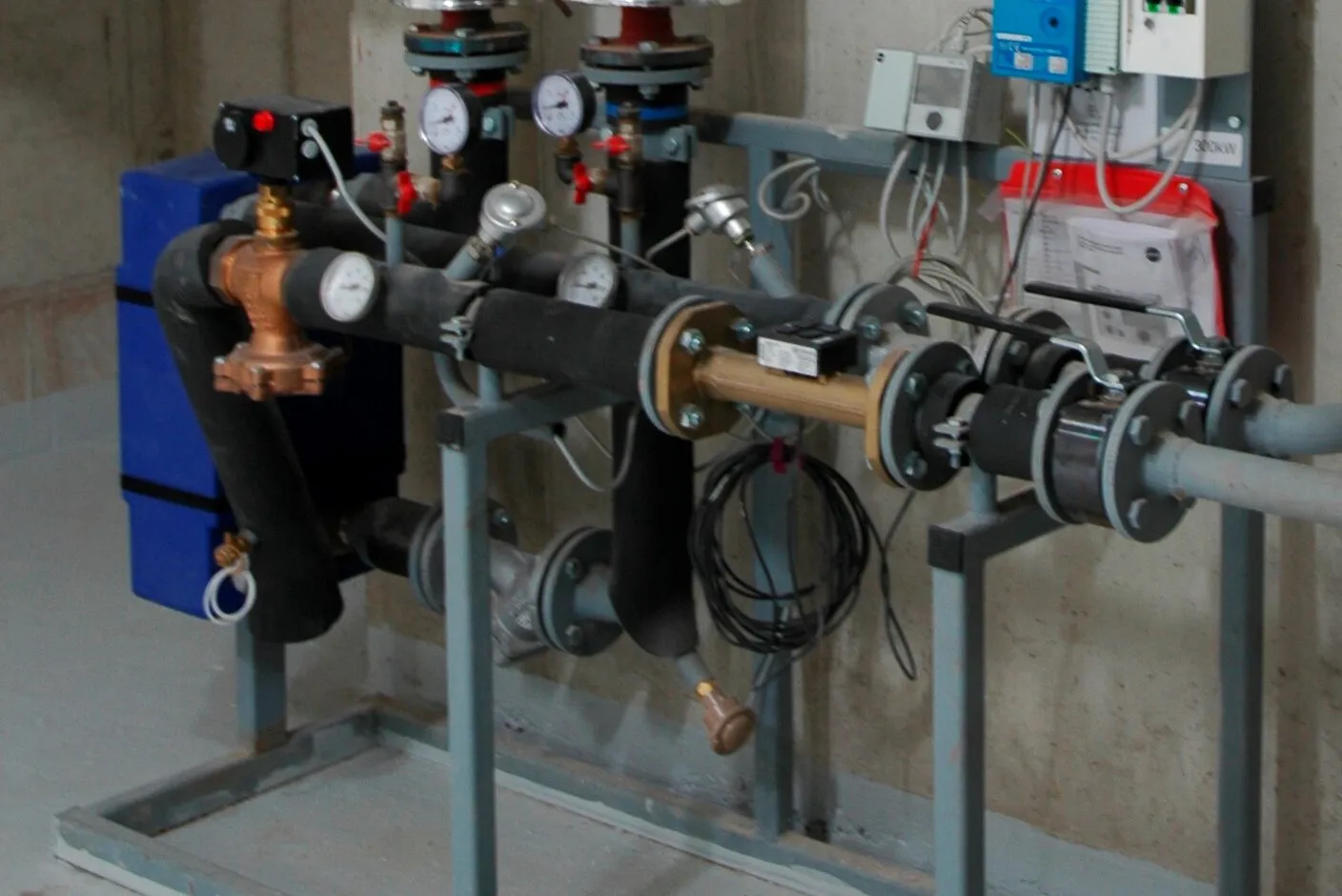

- שימוש ישיר. מים חמים או גז ממפעל, מטחנה או תחנת כוח עוברים דרך מחליף חום לתוך רשת חימום מקומית או תהליך אחר. כך החלו רוב רשתות החימום של דנמרק ושוודיה.
- משאבות חום על מקורות קרים. ביוב, מרכזי נתונים, סופרמרקטים, מנהרות רכבת תחתית ומים לקירור הם רק 10 עד 40 מעלות. משאבת חום גדולה מביאה את החום ל-60 עד 90 מעלות צ’לסיוס שרשתות צריכות, בשימוש בפחות חשמל מאשר גריל.

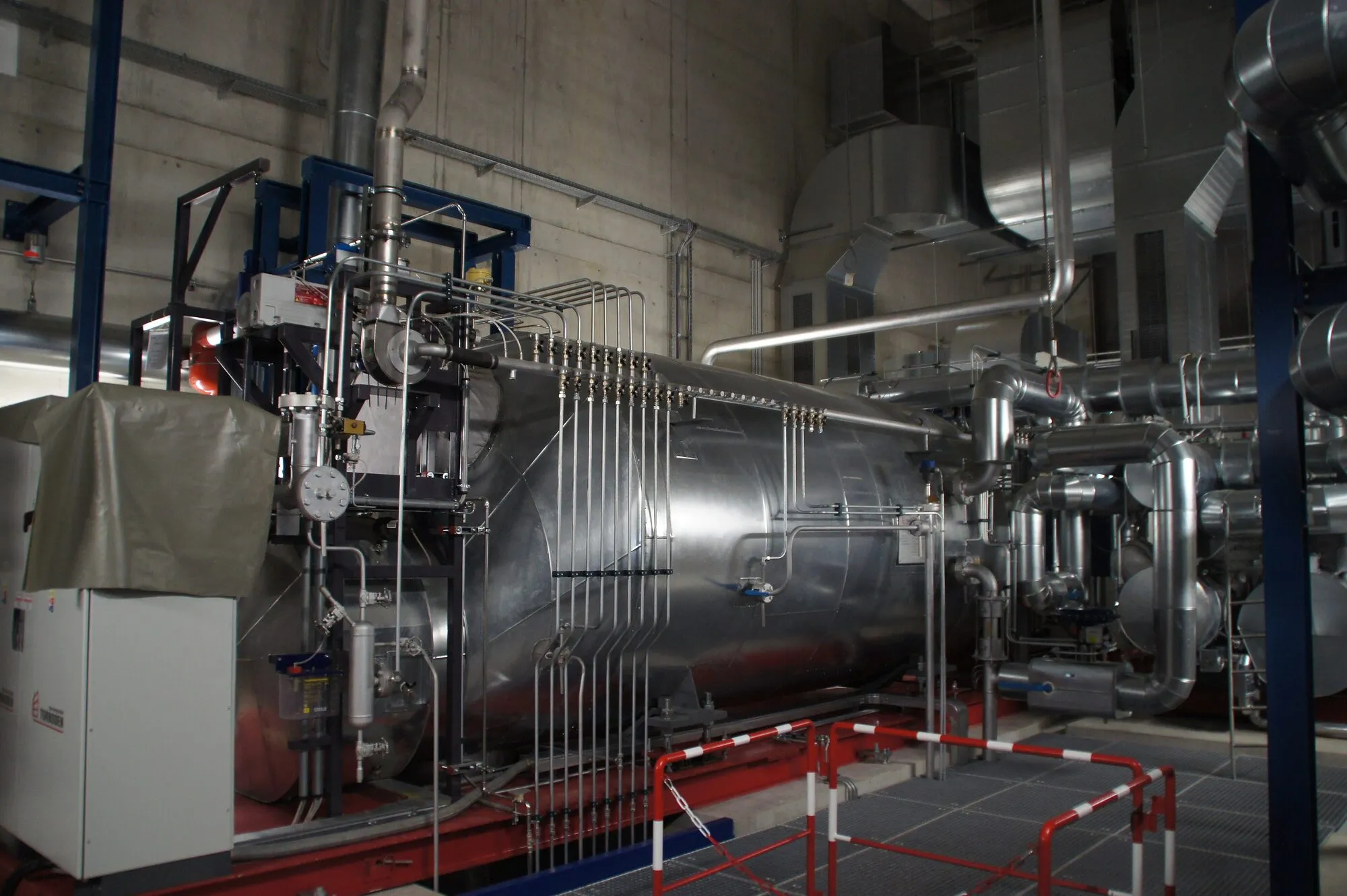

- לייצר חשמל. פליטות חמות ממחבתות, תנורים ומנועים, בדרך כלל מעל 200°C, יכולות להניע טורבינת קיטור או מחזור רנקין אורגני (ORC), טורבינה קטנה המשתמשת בנוזל הרותח בטמפרטורות נמוכות יותר מהמים.

איך זה עובד
ערך החום נקבע על ידי הטמפרטורה שלו. קילוואט-שעה אחד של חום ב-30 מעלות צלזיוס וקילוואט-שעה אחד ב-600 מעלות צלזיוס הם אותה כמות אנרגיה, אבל לא אותו משאב. יעילות קרנו, המפלס הגבוה ביותר לכל מנוע שממיר חום לעבודת יד, הוא η = 1 − T_cold / T_hot, עם טמפרטורות במעלות קלווין. עם סביבה ב-25 מעלות צלזיוס (298 קלווין):
- חום ב- 30 מעלות צלזיוס (303 קלווין):
1 − 298/303 = 1.6% - חום ב- 90 מעלות צלזיוס (363 קלווין):
1 − 298/363 = 18% - חום ב- 300 מעלות צלזיוס (573 קלווין):
1 − 298/573 = 48%
מכונות אמיתיות מגיעות לפחות מחצית מהתקרה הזאת. מחזורי רנקין אורגניים, הבחירה הנפוצה ביותר לאספקת חשמל מחום בינוני, בדרך כלל ממיר בערך 5% עד 20% מהחום, עולה עם הטמפרטורה שלו (בן-גוריון וא., 2013.). מתחת ל-80 מעלות, ייצור חשמל לעיתים רחוקות שווה את המכונות.

משאבות חום עובדות בצורה הפוכה. תקרה של משאבת חום היא COP = T_hot / (T_hot − T_cold)ככל שהעלייה קטנה יותר, כך יש יותר חום ליחידת חשמל. להעלאת חום מ-30°C במרכז נתונים ל-80°C יש COP של כ-6.4; משאבות חום גדולות אמתיות מגיעות לכמעט חצי, בערך 3. אז… 100 kWh של חום פסולת ב-30 °C ועוד כ-45 kWh של חשמל הופכים לכ-145 kWh של חום רשת. החשמל לא מבוזר: הוא גם מגיע בסופו של דבר כחום.

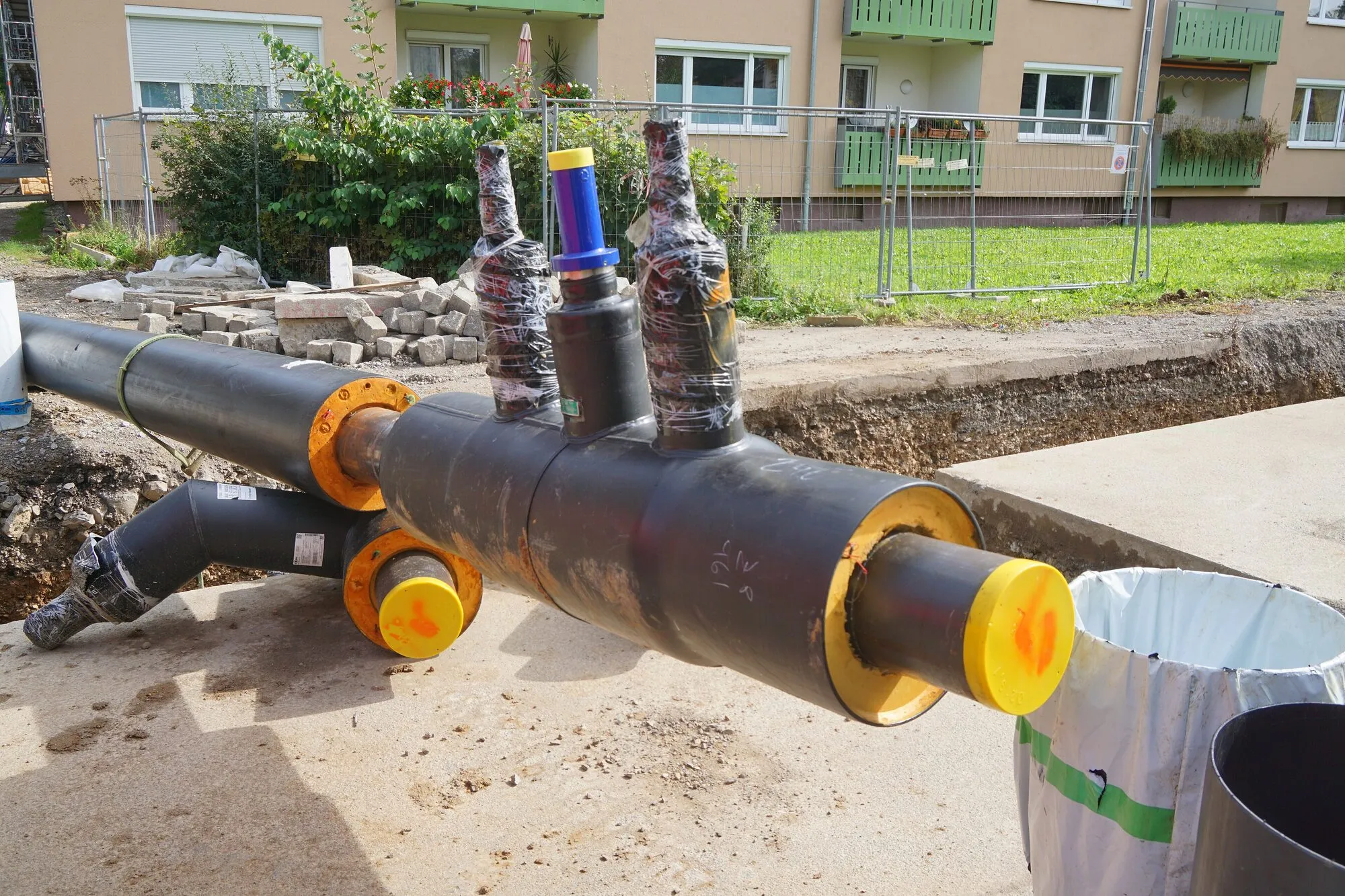

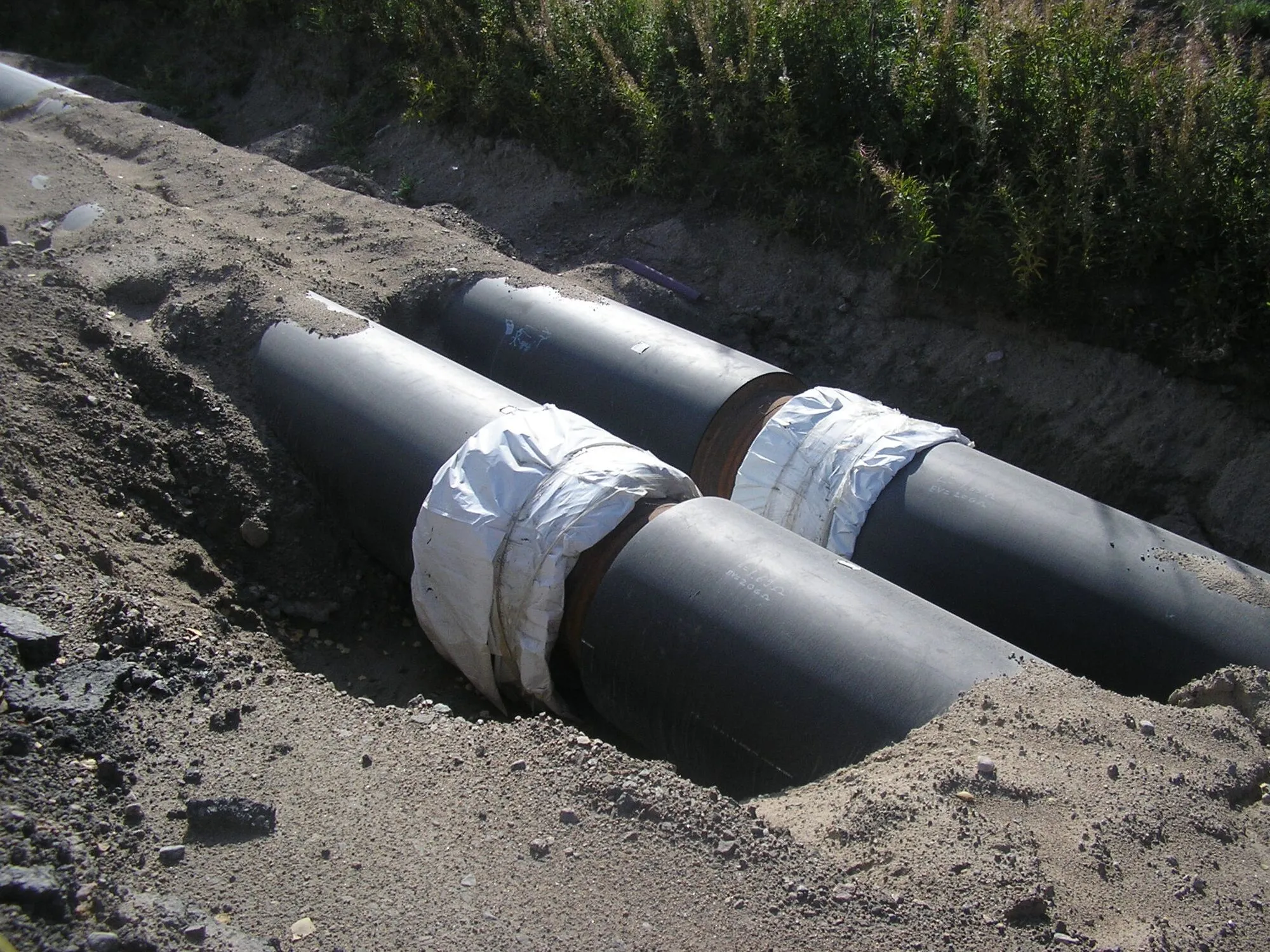

המרחק הוא האיום השני. תנועת חום היא יקרה. צינורות, חפיר ושאיבת מים עולה הרבה יותר ל-kWh מאשר כבלי חשמל, והמים החמים מאבדים חום בדרך. חום פסולת הוא בעל ערך כאשר משתמש החום יושב ליד המקור, או כשרשת החימום כבר עוברת מעבר לו. רשתות “דור רביעי” מודרניות פועלות בטמפרטורות נמוכות (בסביבות 50 עד 70 מעלות צלזיוס) בדיוק כדי שניתן יהיה להשתמש בחום בדרגה נמוכה יותר (לוי ואח’, 2014.).

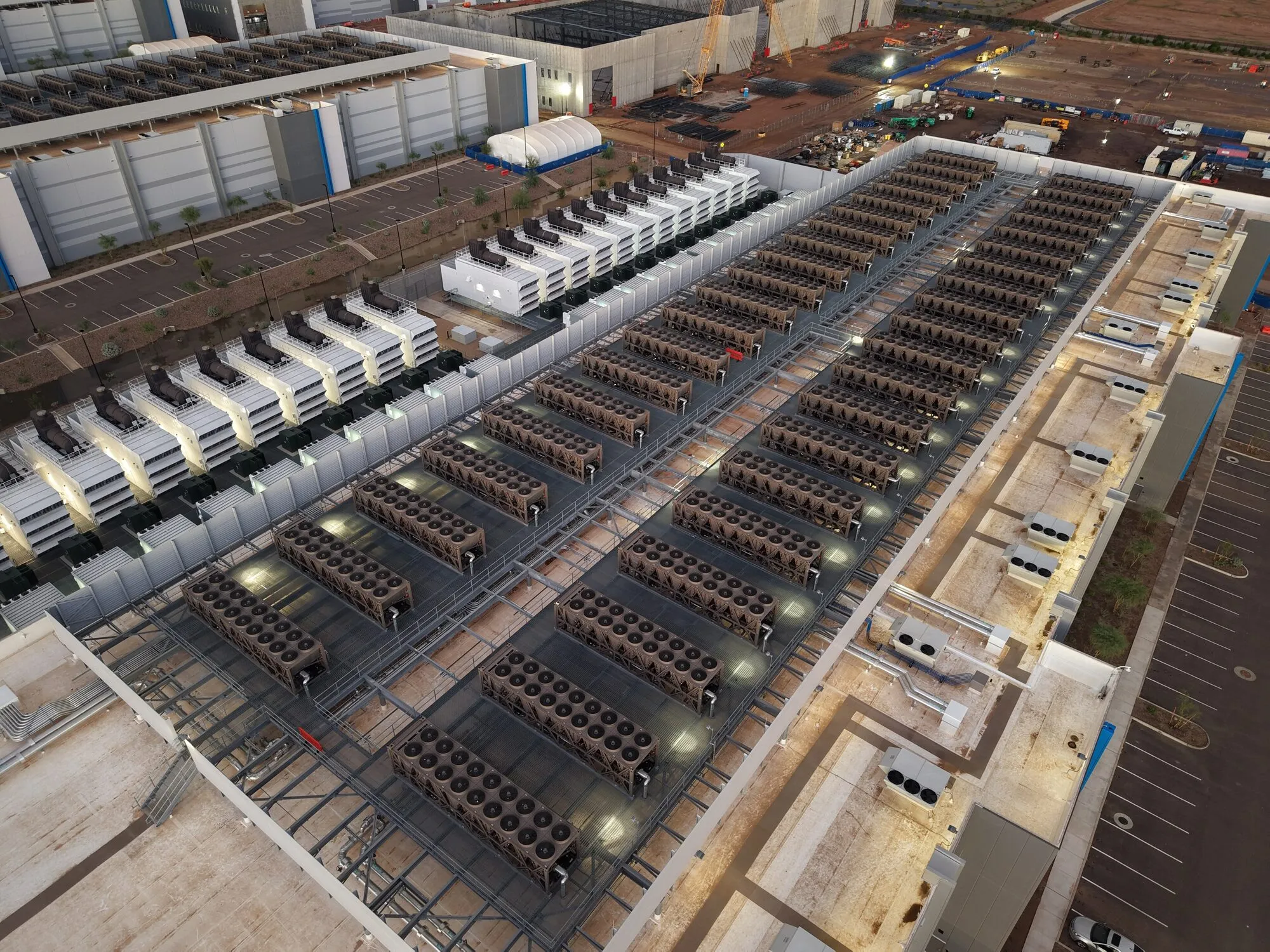

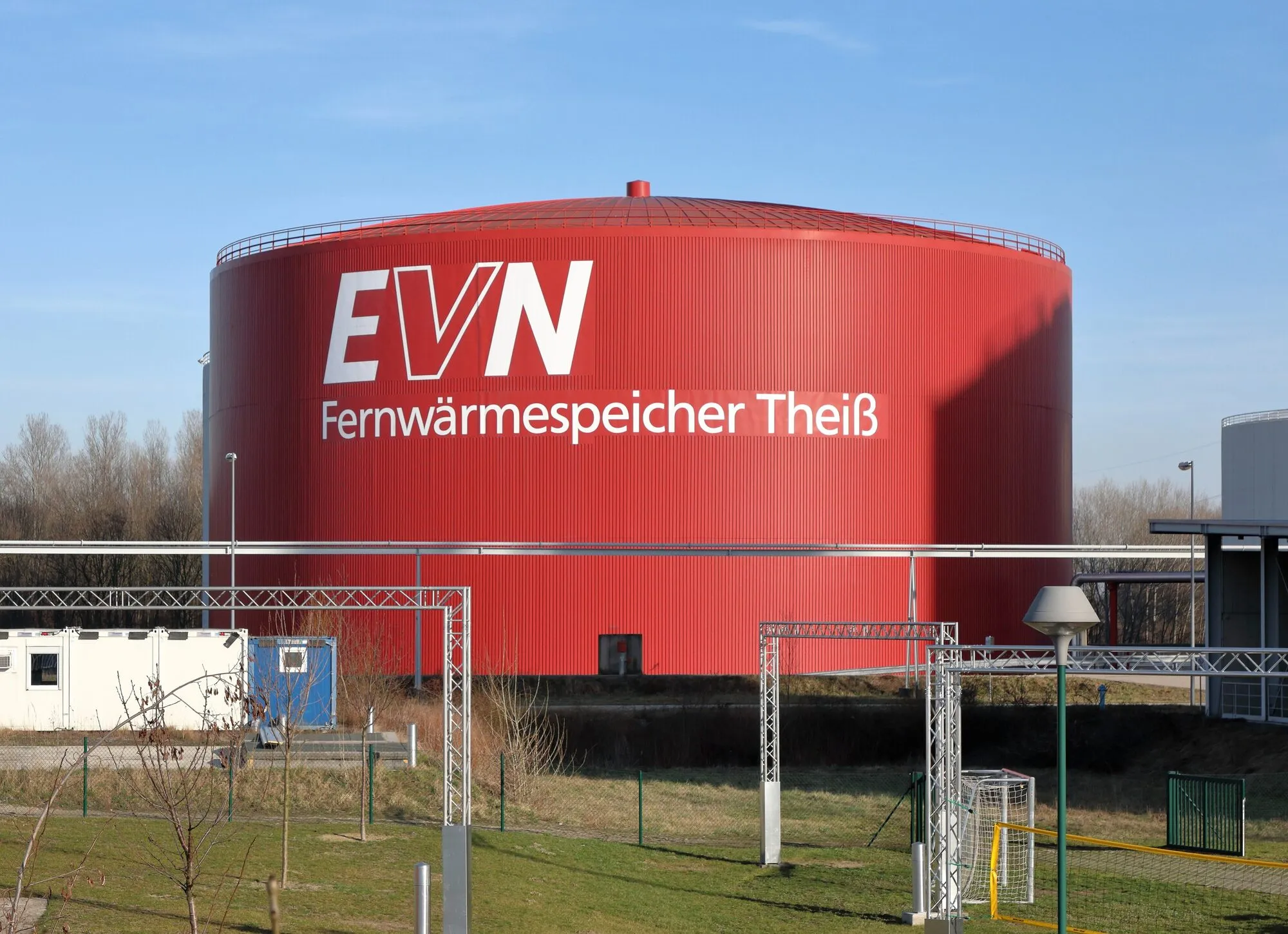

התזמון הוא השלישי. מרכז נתונים יוצר חום כל השנה; בתים זקוקים לרובו בחורף. רשתות מאזן את זה עם אחסון חום, מקורות חום אחרים ובקיץ על ידי זריקת החום שאיננו יכול להיות בשימוש.

הגבולות
- טמפרטורה. רוב החום הפסולת הוא קר מדי עבור חשמל. משוואת קרנו אינה ניתנת למשא ומתן.
- מרחק. מקור רחוק מכל משתמש חום הוא למעשה חסר ערך, לא משנה כמה גדול.
- אי התאמה בזמן. חום תעשייתי ומרכזי נתונים הוא יציב; ביקוש לחימום הוא עונתי ושיאים בבוקר קר.
- אמינות וחוזים. רשת לא יכולה להיות תלויה במפעל שעשוי להיסגר או במרכז נתונים שיכול לעבור. חוזים, קיבולת גיבוי ושיתוף בסיכון חשובים כמו הנדסה.
- יעילות ראשונה. החום הפסולת הטוב ביותר הוא החום שלא נוצר. תהליכים טובים יותר ושרתי יעילות להפחית מה שזמינים לשחזור, וזה דבר טוב.
פרויקטים אמיתיים, נמדדים
| פרויקט | איפה, מתי | מקור חום וסולם | מה דיווחנו |
|---|---|---|---|
| מפעל חימום וקירור של קטרי ואלה | הלסינקי, פינלנד, מאז 2006. | מי ביוב מטופלים ומים משובחים לקירור, משאבות חום גדולות במערות סלע. | 570,000 מגה-ואט של חום בשנת 2017 מחמש משאבות חום; שישית מ-2021 מוסיפה עד 200,000 מגה-וואט לשנה; כ-123 מגה-ואט בסך הכל (Helen, 2018; Wikipedia) |
| Meta Odense data centre with Fjernvarme Fyn | אודנסה, דנמרק, מאז 2020. | חום השרתים מועבר על ידי משאבות חום לרשת העירונית. | מטרה: 100,000 מגה-ואט של חום בשנה, מספיק ל-6,900 בתים (Meta, 2020) |
| אתר האינטרנט הרשמי של פארק סטוק | סטוקהולם, שוודיה, מאז 2017. | סטוקהולם Exergi קונה חום ממרכזי נתונים עבור הרשת של העיר | תוכנית עבור “תעשיית מרכזי נתונים שבה לא מבוזבז חום” (Stockholm Data Parks) |
| מרכזי נתונים בצפון אירופה | פינלנד, שוודיה, דנמרק, נורווגיה | פוטנציאל מודל | חום ממרכזי נתונים יכול לכסות חלק ניכר מהחימום המקומי בערים נורדיות אם הרשתות והמחירים יאפשרו זאת (Wahlroos et al., 2018). |
שני סימני מדיניות מראים לאן זה הולך. גרמניה דורשת כיום ממרכזי נתונים חדשים שמתחילים לפעול החל מיולי 2026 להשתמש מחדש ב-10% לפחות מהאנרגיה שלהם, עלייה של 15% מיולי 2027 ו-20% מיולי 2028, אלא אם כן הושגה הסכמה על רשת חימום (Energieeffizienzgesetz, סעיף 11). מרכזי הנתונים גדלים במהירות: IEA מעריך שהם משתמשים ב-415 TWh של חשמל בשנת 2024, בערך 1.5% מהחשמל העולמי, ונמשכים לכיוון כ-945 TWh עד שנת 2030 (IEA, Energy and AI, 2025). כמעט כל החשמל הזה מגיע כתחום בטמפרטורה נמוכה.

בדנמרק, פינלנד ושוודיה חימום משולב מספק חלק גדול משוק החימום, ולכן הם מובילים בשימוש בחום פסולת (Werner, 2017). במקום אחר, החלק החסר הוא בדרך כלל הרשת, לא החום.
כמה זה עולה
חזרה של חום פסולת לא יוצר חשמל, אז הסטנדרט לאתר כולו (גג סולארי בסביבות 0.19 דולר לקילו-ואט-שעה בתוכנו. מודל קיר המסנן, בתוך טווח של לזרד יוני 2026 $0.09 to $0.20 עבור גגות סולאריים מסחריים) חל רק על המקרים הקטנים של טמפרטורה גבוהה שיוצרים חשמל. עבור חום, המתחרה הוא תנור גז. בשימוש באותם מספרים עגולים כמו על שלנו דף אחסון תרמי (גז במחיר של 35 יורו למ”ואט-שעה, פחם ב-70 יורו לטון, 90% מגרר), חום הגז עולה בערך 5 עד 6 סנט אירו לקילו-וואט-שעה.

חום ממקור טמפרטורה נמוכה דרך משאבת חום גדולה עולה את החשמל המחולק על ידי ה-COP, ועוד הציוד שמתפזר על החום שהוא מספק. העלות המפורסמת עבור משאבות חום גדולות וחיבור משתנה מאוד לפי אתר, אז אנחנו מראים את הטווח כחישוב (20 שנים, שיעור הנחה של 7%, COP 3, צינורות וחיבור לא כלולים):
| עלות התקנת משאבת חום לקילו-ואט של חום | חשמל 50 יורו למ”וו-שעה, 3,000 שעות בשנה. | חשמל 50 יורו, 6,000 שעות. | חשמל 100 יורו, 3,000 שעות. | חשמל 100 יורו, 6,000 שעות. |
|---|---|---|---|---|
| €500 | 3.2 ג’ | 2.4 ג’יגה-בייט | 4.9 ס”מ | 4.1c |
| €1,000 | 4.8 ס”מ | 3.2 ג’ | 6.5 ס”מ | 4.9 ס”מ |
| €1,500 | 6.4 ס”מ | 4.0 ס”מ | 8.1 ג’ | 5.7 ס”מ |
- סנט אירו לכל קילו-וואט של חום. חישובנו: עלות הציוד × 0.0944 ÷ שעות + מחיר החשמל ÷ 3.*
חום ממוחזר הוא בדרך כלל תחרותי עם גז כאשר משאבת החום פועלת שעות רבות בשנה והמקור נמצא ליד רשת. הנקודות החלשות שלו הן הצינורות (חיבור חדש של כמה קילומטרים יכול לעלות יותר ממשאבת החום) והסיכון שהמקור ייעלם. שימוש ישיר בחום תעשייתי חם, ללא משאבת חום בכלל, הוא בדרך כלל החום הזול ביותר שרשת יכולה לקנות.

ייצור חשמל מחום פסולת הוא שונה: יחידת ORC מתחרה רק כאשר החום חם, יציב וחופשי, ואפילו אז התפוקה שלה היא קטנה בהשוואה לחום שנכנס.
איפה זה יכול לנצח, ואיפה זה לא יכול
הוא יכול לנצח:
- ערים עם רשתות חימום ליד מרכזי נתונים, מפעלי ביוב, מערכות רכבת תחתית, סופרמרקטים ומפעלים.
- פארקים תעשייתיים, שבו חום הפסולת של מפעל אחד הוא חום התהליך של מפעל אחר.

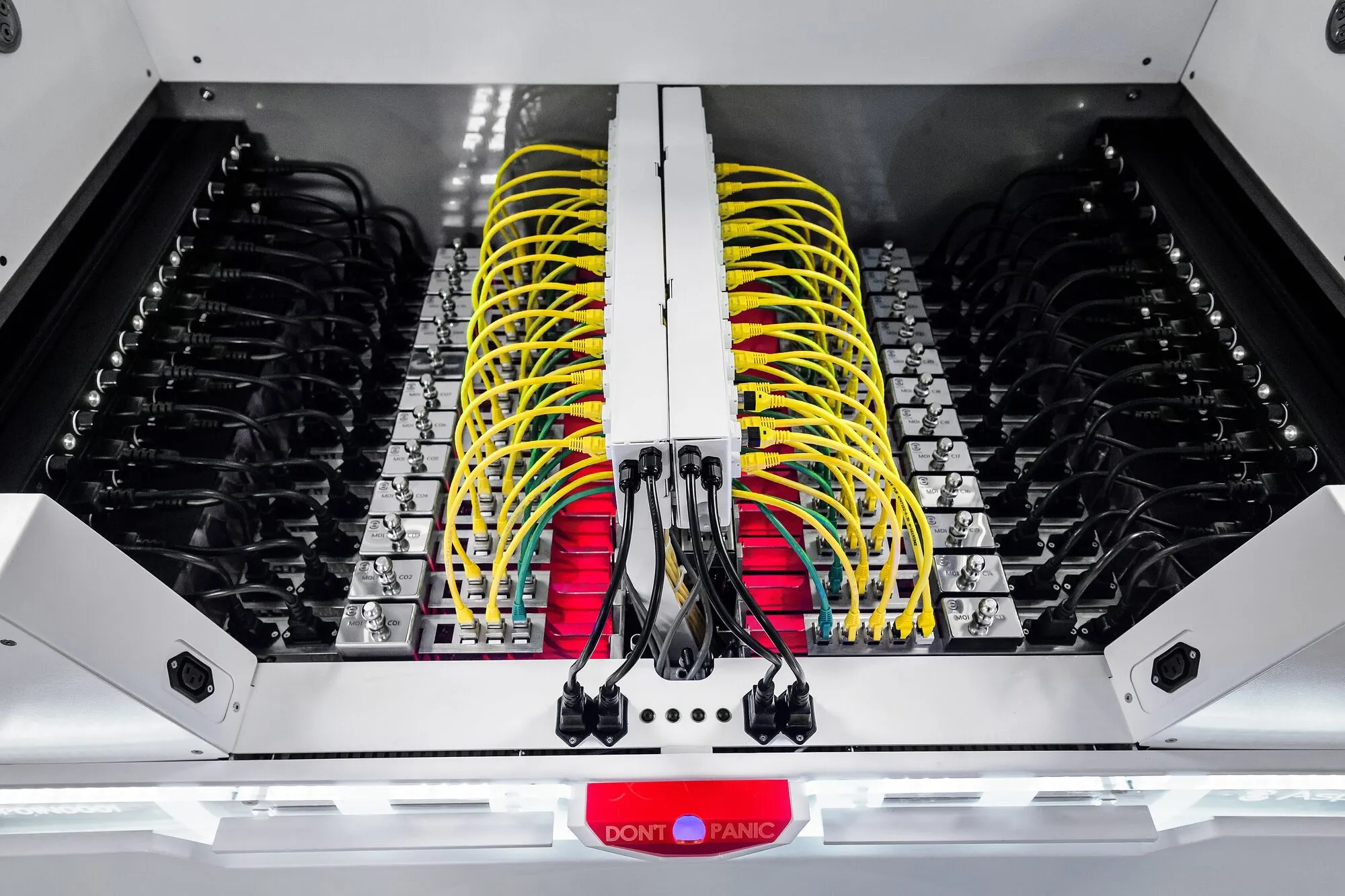

- מרכזי נתונים חדשים תוכנן מההתחלה כדי להעביר מים חמים, במיוחד עם קירור נוזלי ב-40 עד 60 מעלות.

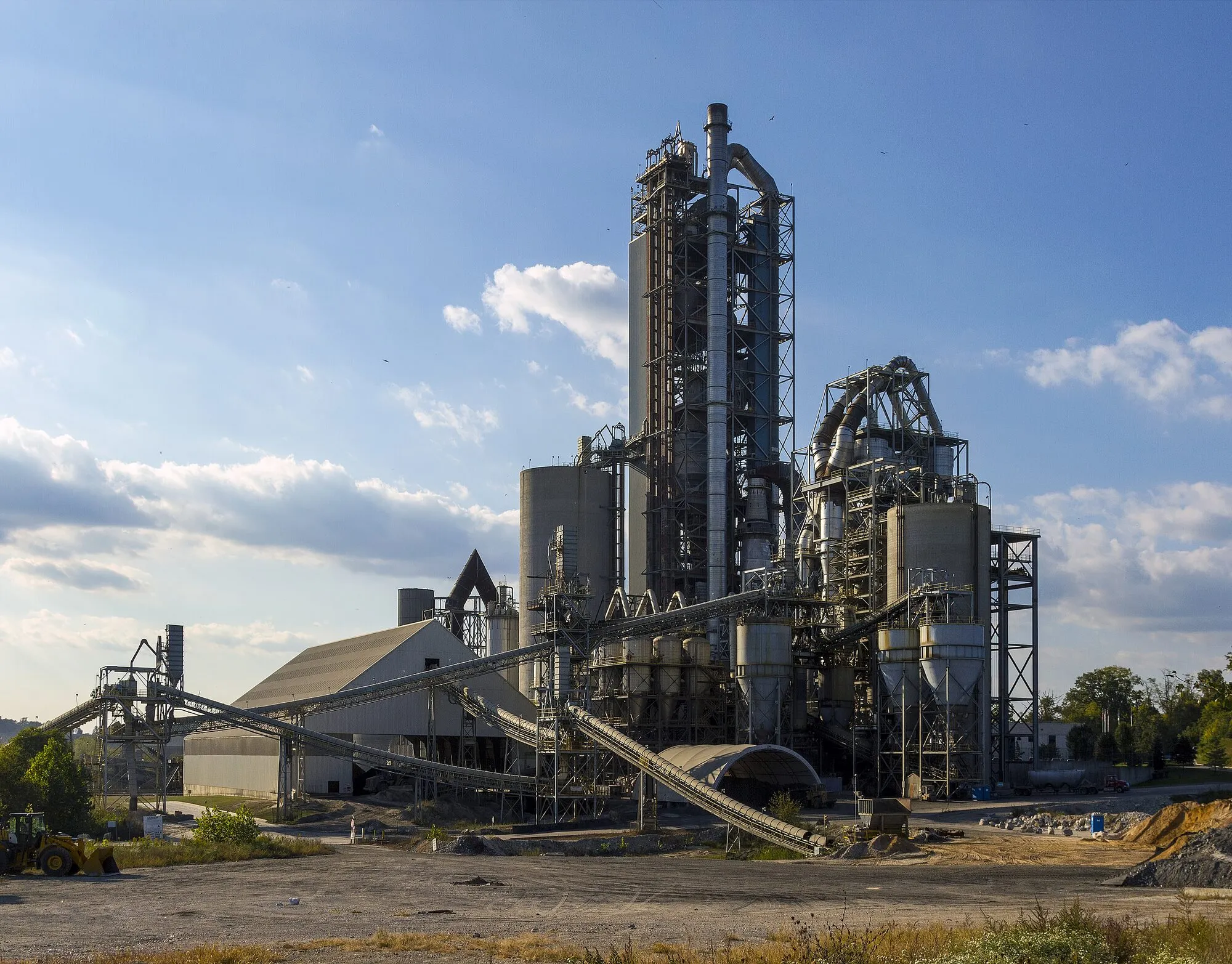

- תעשייה בטמפרטורה גבוהה (בטון, זכוכית, פלדה, כימיקלים), שם פליטות מעל 250 מעלות צלזיוס יכולות להניע טורבינה אוטומטית או טורבינת קיטור לחשמל, או לחמם חומרים.

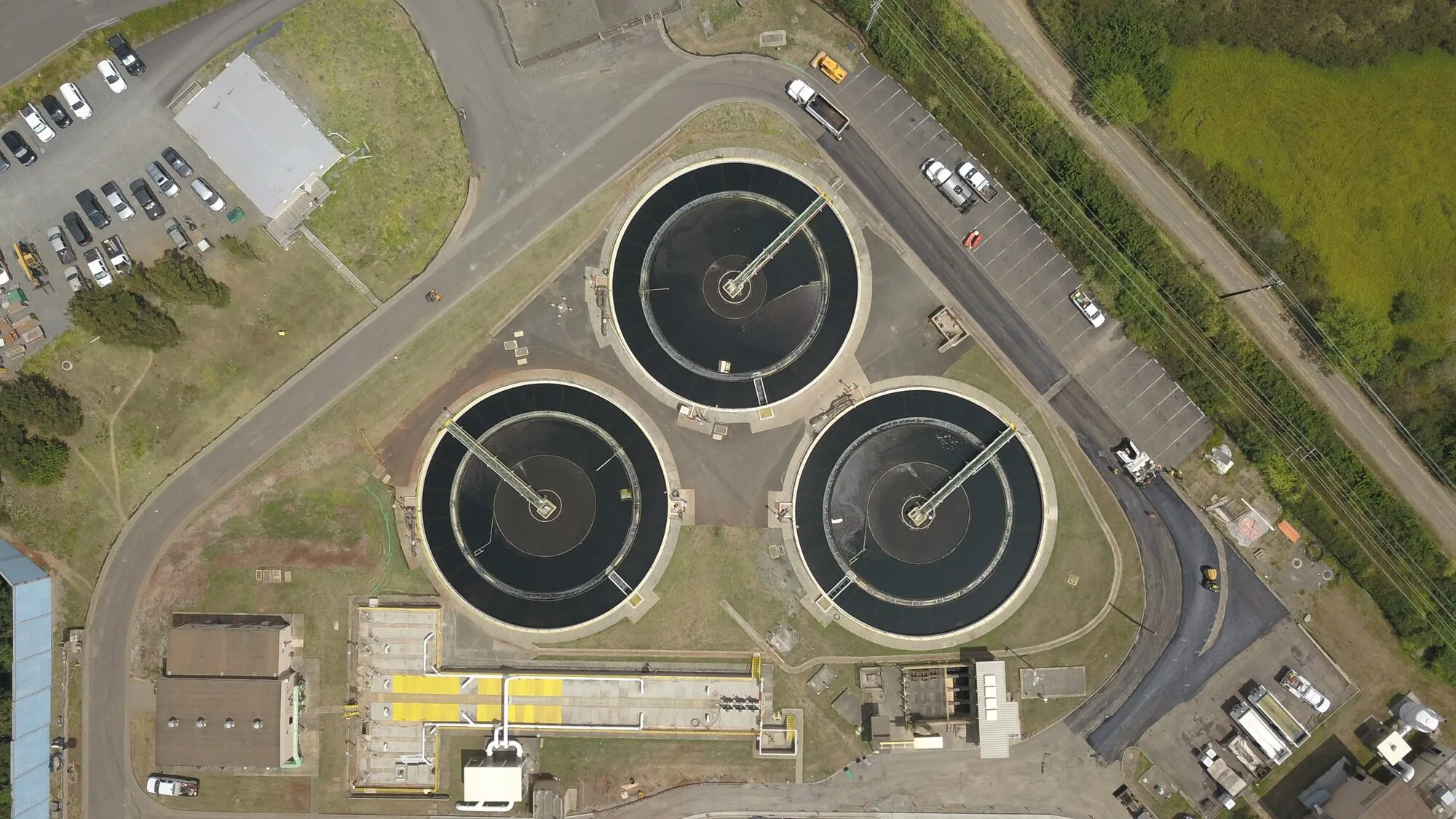

- חום ביוב, אשר יציב, קרובה לערים וזמינה במשך החורף.

הוא לא יכול לנצח:
- מקורות מרוחקים ללא משתמש חום בקרבת מקום: מרכז נתונים במדבר או מתקן מבודד.
- הפיכת חום בטמפרטורה נמוכה לחשמל. בין 30 ל-60 מעלות, תקרה קרנו היא כמה אחוזים; אף מכשיר לא ישנה את זה.
- מקומות ללא רשתות חימוםעד שמישהו יעשה אחד. הרשת, לא החום, היא בדרך כלל ההשקעה האמיתית.
- כסיבה לשמור על תהליכים מבוזבזים. יעילות באה קודם.
מה שהוכחה, סביר ושערתי
מוכיח: מגבלות קרנו על חימום-לכוח ומשאבות חום; איסוף חום בקנה מידה גדול מביוב ומרכזי נתונים לחימום עירוני בהלסינקי, אודנסה וסטוקהולם; רשתות תעשייתיות להזנת חום ברחבי דנמרק ושוודיה; יחידות ORC שמחזירות חשמל מפליטות תעשייתיות חמות.
סביר: רוב מרכזי הנתונים הגדולים באירופה מספקים חום שימושי, בסיוע של חוקים כמו בגרמניה; רשתות בטמפרטורה נמוכה יותר שלוקחות יותר חום בדרגה נמוכה יותר; שרתים מקררים בנוזל המספקים מים ב-50 עד 60 מעלות צלזיוס שצריכים מעט או אף לא משאבת חום.

ספקולטיבי: חשמל בעל משמעות כלכלית מחום מתחת ל-80°C; איסוף חום בערים ללא תוכנית רשת; פאנלים תרמו-אלקטרוניים על משטחי חום פסולת רגילים המשלם את עצמו.
שאלות מחקר פתוחות
- מיפוי. איפה, באיזו טמפרטורה ובאיזה כמות חום הפסולת זמין, בהשוואה לאן החום נדרש? פתוח, מפות מקומיות הם נדירים.
- חוזים וסיכונים. מי משלם על החיבור, ומי לוקח את הסיכון אם המקור נסגרת?
- רשתות בטמפרטורה נמוכה. כיצד להמיר רשתות ובניינים קיימים בטמפרטורה גבוהה כדי לפעול בקלות יותר.
- משאבות חום בטמפרטורה גבוהה מספקים קיטור ב-120 עד 200 מעלות צלזיוס לתעשייה, מחום פסולת ב-60 עד 100 מעלות צלזיוס.
- אחסון עונתי שמחזיק את החום של מרכז הנתונים בקיץ לחורף.
- מדד ביצועים. פרסם נתונים שנתיים על חום מועבר, חשמל משתמשים ועלות עבור פרויקטים אמיתיים.
מה אב טיפוס עובד צריך
משאבות חום ומחליף חום הם בוגרים. החדשנות השימושית היא בחיבור מקורות למשתמשים במחיר זול, במשאבות חום בטמפרטורה גבוהה ובשליטה. מודל עובד צריך להעביר חום מדוד למשתמש אמיתי.
| שלב | עבודה | החלטה היא מאפשרת | עלות גסה | זמן |
|---|---|---|---|---|
| 1. בדיקת חום | מדידת זרימת וטמפרטורה של זרם פסולת אמיתי במשך מספר שבועות עם מצלמות; מפת חום למשתמשים בטווח של 1 עד 2 קילומטר | האם יש מספיק חום, בטמפרטורה מועילה, קרובה מספיק למשתמש? | $5k to $20 אלף. | 1 עד 3 חודשים |
| 2. מדגימה שולחן | חלוקת חום בנפח של 10 עד 50 קילוואט ומשאבת חום במקור האמיתי, עם מטר חום וחשמל | מדד COP, זיהום ואמינות על הזרם האמיתי | $30k to $150 אלף. | 6 עד 12 חודשים |
| 3. חיבור טייס | חיבור לבניין אחד או רשת קטנה, שנה של נתונים, חוזה אספקת חום | עלות אמיתית לקילו-ואט-שעה של חום ומודל החוזה | $0.3M to $2M | 12 עד 24 חודשים |

מי אנחנו צריכים
- מהנדסי חימום עירוני ומפעילי רשתות.
- מומחים למשאבת חוםבמיוחד עבור מכונות גדולות וטמפרטורות גבוהות.
- מנהלי מרכזי נתונים ואנרגיה תעשייתית מוכנים לשתף טמפרטורה ומידע זרימת.
- מתכנני ערים ואנליסטים GIS למפות מקורות ומשתמשים.
- עורכי דין וכלכלנים לתכנן חוזים של חימום שמחלקים את הסיכון באופן הוגן.
- מהנדסי תהליכים לניקוי נזילות, חיכוך וניקוי של מחליפי חום על זרימת מים מלוכלכים כמו ביוב וגזים.
יש לך רעיון טוב יותר?
לחלק מחברי הקרן עשויים להיות קשרים שיוכלו לשמוע את הרעיון של רעיון חזק בנושא אנרגיה. כדי להציג רעיון, צריך מודל עובד, אמיתי שמפיק באמת חשמל; עבור רעיון של שחזור חום, זה אומר מודל שמספק חום או חשמל שנמדד, עם תפוקה שלו ושימוש באנרגיה שלו עצמה שרשומה על מכשירים, לא טוענת. גם רעיונות על נייר נראים טוב: אם הפיזיקה והמספרים מוצקים, אנחנו יכולים לפרסם אותם כאן באתר. אבל גיוס הון ללא מודל עובד הוא מאוד קשה, ושום דבר כאן הוא הבטחה של מימון, תזרים מזומנים או הצגות.
שלחו את הרעיון שלכם דרך פורמט תרומה עם הבעיה שהוא פותר, בדיקת הפיזיקה, עלות גסה ל-kWh, והמבחן הזול ביותר שיכול להוכיח שזה לא נכון. אם יש לך מודל עובד, כולל את התוצאות המדודות שלו ואיך מדדת אותו. דף sources of energy משווה בין זה לבין אלטרנטיבות אחרות על הרדאר של הרעיונות.
מקורות
- ראו: פורמן, C., מוריטלה, I.K., פרדמן, R. ומיייר, B. (2016). ניתן להעריך את פוטנציאל החום של הפסולת הגלובלית. Renewable and Sustainable Energy Reviews 57, 1568-1579.
- בן (2018). משאבת חום חדשה נבנתה בהלסינקיויקיפדיה, אנרגיה בארץ ישראל.
- Meta (2020). מרכז נתונים אודנסה: שחזור חום.
- אתר האינטרנט של פארק סטוקהולם אתר האינטרנט הרשמי של תוכנית
- ראו: בן-גוריון, א., לוי, מ., וייס, י. (2018). נושאי המחקר העיקריים של המכון הם: תכנון סביבתי במרכזים עירוניים. Renewable and Sustainable Energy Reviews 82, 1749-1764.
- ראו: בן-גוריון, א., לוי, מ’, לוי, י’, וולף, ד’, ורדי, ג’. (2013). מערכת ה-Organic Rankine Cycle (מאנגלית: מחזור רנקין אורגני). אנרגיה מתחדשת וסביבתית, 22, 168-186.
- ראו: לוי, א., לוי, י., וולף, מ. (2014). 4th Generation District Heating (4GDH). אנרגיה 68, 1-11.
- ורנר, ס. (2017). מערכת חימום ומקרר משותפת. אנרגיה 137, 617-631.
- גרמניה (2023). Energieeffizienzgesetz (EnEfG), section 11: data centres.
- IEA (2025). אנרגיה ובינה מלאכותית.
- Lazard (June 2026). עלות האנרגיה המותאמת, גרסה 19.
- Local Solar System קרן. המודל הפתוח של קיר המסנן: מדד הביקורת הסולארי על הגג הוא 0.19 דולר לקילו-ואט-שעה.

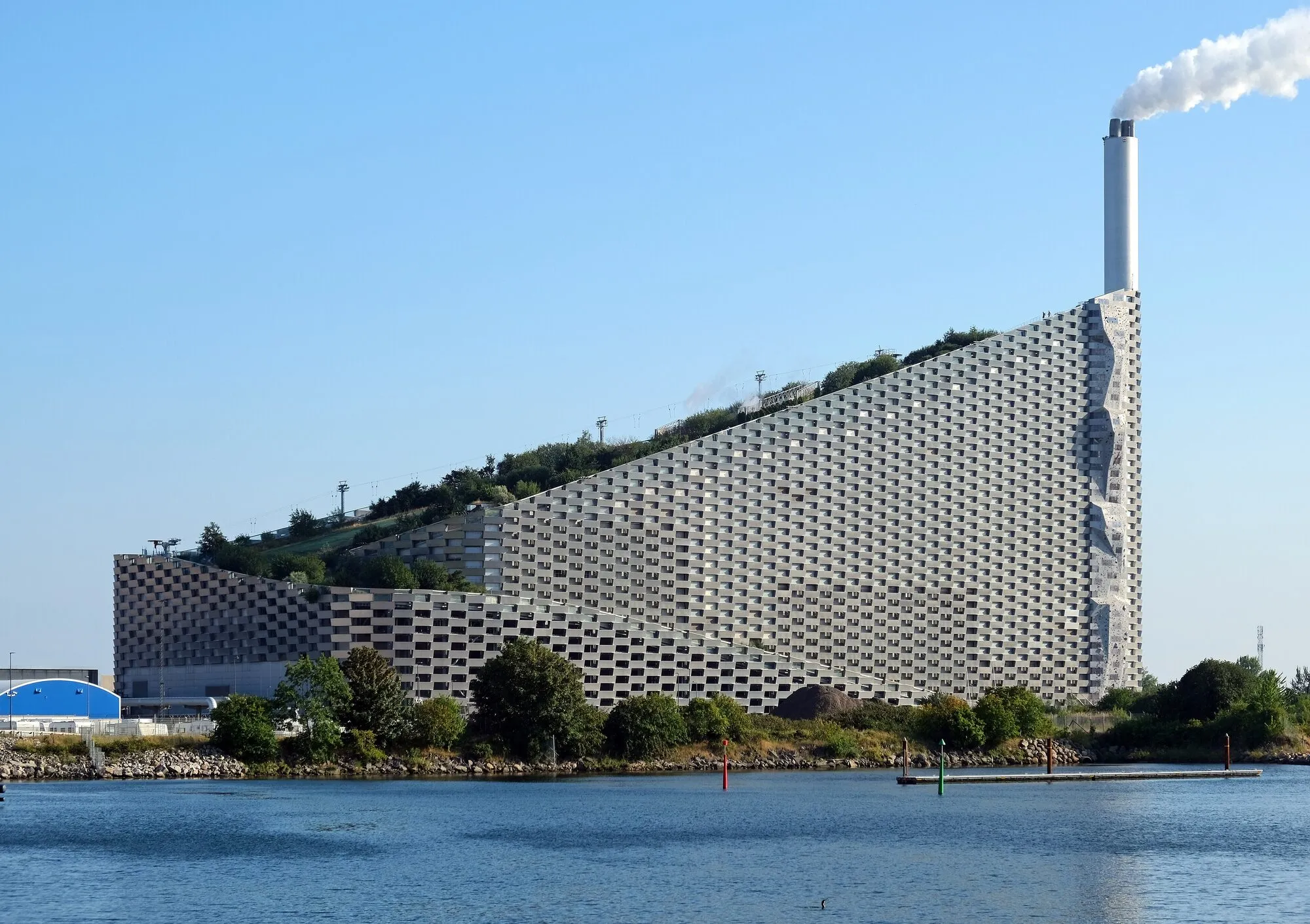

- ויקיפדיה. Amager Bakke: 157 עד 247 מגה-ואט של חימום משותף ו-63 מגה-ואט של חשמל מהפסולת העירונית, עם מדרון סקי על הגג.
