גגות סולאריים שמחממים גם
לוח סולארי הופך חמישית מאור השמש לחשמל ורוב השאר לחום פסולת. קולט תרמי פוטו-וולטאי שומר על החום הזה. הפיזיקה פשוטה; להפוך את זה לשלם לא.
Andreas Siegemund (CC BY-SA 4.0)
תסתכל על לוח סולארי ביום שמש ורוב האנרגיה שנפלת עליו לא עושה כלום מועיל. התאים הופכים 15 עד 20% מהאור לחשמל; 65 עד 70% ממנו הופך לחום, אשר מחמם את הלוח וגורם לו להיות פחות יעיל (IEA SHC Task 60, 2020). קולט פוטו-וולטאי-תרמי (PVT) שמים מחליף חום מאחורי התאים, לוקחים את החום במים או באוויר, ומשתמשים בו למים חמים, חימום חלל או משאבת חום.
הסיכום הכנה: PVT עובד, נמכר כיום וניתן לספק בין שתי יחידות לחום לכל יחידה של חשמל מאותו גג, אבל זה משלם רק שם יש שימוש יציב לחום בטמפרטורה נמוכה, והעלות המדודה שלו עדיין גבוהה יותר מלוחות נפרדים וקולטנים ברוב המקומות. דף זה מסביר מדוע, עם המספרים.
מה זה?
קולט PVT הוא לוח סולארי וקולט תרמי סולרי במסגרת אחת. ישנן שלוש משפחות עיקריות (IEA SHC Task 60, 2020):
- אספנים של מים חשופים נראה כמו לוחות רגילים עם חליף חום שטוח מחובר לאחור. הם עובדים בקור, מה שמתאים לתאים, ומאבדים חום בקלות לרוח. הם מהווים 61% מהקיבולת התרמית של PVT המותקנת ברחבי העולם, ולרוב משמשים כמשאב חום עבור משאבת חום.
- קולטנים מכוסים (מזכוכית) מוסיפים שכבה שנייה של זכוכית ופער אוויר בידוד לפני התאים. הם מגיעים ל-50 עד 60 מעלות צ’לסיוס שנדרשים למים חמים בבתי מגורים, אבל הזכוכית הנוספת משקפת חלק מהאור והתאים מתחממים יותר, כך שהם מייצרים פחות חשמל.
- אספות אוויר הם מנפחים אוויר מאחורי הלוחות ומשתמשים בו כדי לחימום או לאיוורור בניין. הם מהווים 33% מכלל היכולת של PVT.

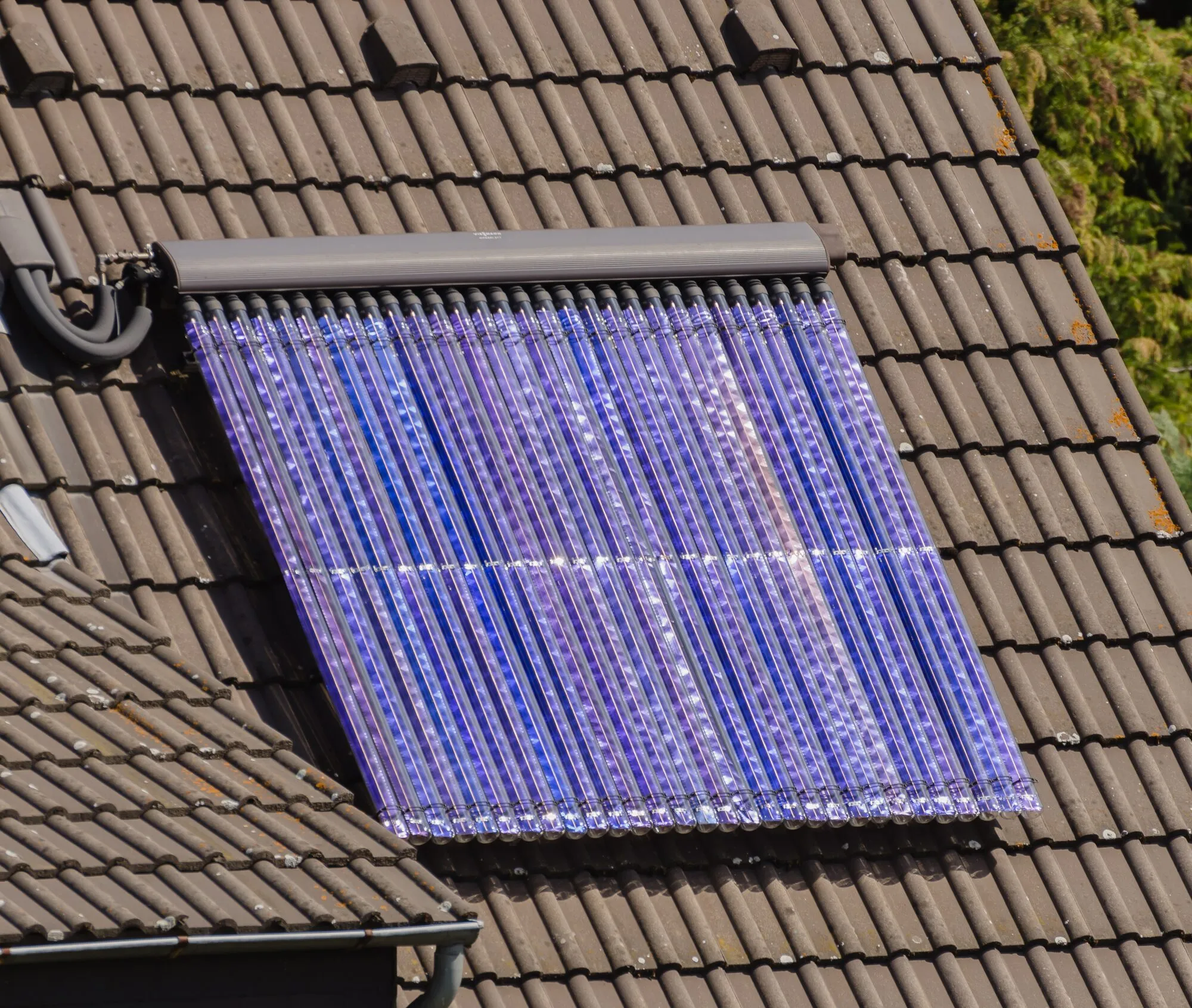

קיימת תכנון של צינורות ריכוז ושל צינורות פינוי, אך הם משחקים תפקיד קטן (IEA SHC, Solar Heat Worldwide 2025).

איך זה עובד
תקציב קל. ביום בהיר, כ-1000 וואט של אור שמש מגיעים לכל מטר רבוע של לוח הפונה אל השמש; 800 וואט היא שעה בהירה יותר טיפוסית. תא סיליקון הופך את חלק הספקטרום שהוא יכול להשתמש בו לחשמל. השאר משתקף, עובר דרך או הופך לחום בתא.
חום הופך את התאים לפחות יעילים. היעילות החשמלית של תא סיליקון גבישית יורדת כמעט באופן לינארי עם הטמפרטורה שלו: η_el = η_ref × (1 − β × (T_cell − 25 °C)), כאשר β הוא בערך 0.4% לכל קלווין (הטווח הנמדד הוא 0.2 עד 0.5%). במילים פשוטות: לוח שנתוייג כ-20% יעיל ב-25 מעלות מספק בערך 18.4% כשתאי הפלנטה נמצאים בטמפרטורה של 45 מעלות, מה שנורמי ביום שמש (תל אביב: אור וצל, 2009.).
איסוף החום. החום שהקולקטור מספק עוקב אחר המשוואה בסטנדרט הבדיקה EN ISO 9806: η_th = η_0 − a_1 (T_m − T_a) / G − a_2 (T_m − T_a)² / G. כאן η_0 הוא אחוז אור השמש הופך לחום מועיל כשהנוזל נמצא בטמפרטורת האוויר (כ-61% הוא טיפוסי עבור PVT), T_m היא טמפרטורת הנוזל הממוצעת, T_a טמפרטורת האוויר, G אור השמש בW למטר רבוע, ו-a_1, a_2 מתאר כמה מהר החום נשפך. במילים פשוטות: ככל שאתה רוצה את המים חמים יותר, כך אתה אוסף פחות חום, וקולקטור לא מוגדר, ללא כיסוי זכוכית כדי למנוע את הרוח, מאבד חום הרבה יותר מהר מאשר אחד מכסה.

העסקה. מים קרים עוזרים פעמיים: התאים מתקררים יותר ויוצר מעט יותר חשמל, והקולט אוסף יותר חום. מים חמים כואבים פעמיים. זו הסיבה מדוע PVT ומשאבות חום הן שותפות טבעיות: משאבת חום רוצה מקור ב-5 עד 20 מעלות צלזיוס, בדיוק היכן שקולט PVT לא מכסה הוא הכי יעיל. כאשר הנוזל קר יותר מהאוויר, קולט חשוף אפילו משאב חום מהאוויר, יום ולילה, מה שמאפשר לו להחליף את היחידות החיצוניות של משאבת חום ממקור אוויר או לטעון מחדש את הקרקע סביב משאבת חום ממקור אדמה בור. ההסבר למעלה מאפשר לך לנסות את זה.
The ratio. Because more of the light becomes heat than electricity, “two or more units of thermal energy are generated for each unit of electrical energy, depending on cell efficiency and system design” (IEA SHC Task 60, 2020).
הגבולות
תיאורטי. אור השמש מספק לכל היותר כ-1 קילוואט למטר רבוע בצהריים, וממוצע על פני שנה, בין 100 ל-300 וואט למ”ר תלוי בקו הרוחב ובמזג האוויר. אף קולט לא יכול להעביר יותר אנרגיה ממה שנפל עליה (למעט החום שמקורו באוויר שקולט חשוף מושך אליו כשהוא קר יותר מהאוויר, שהיא פיזיקת משאבת חום, ולא אור שמש נוסף). חשמל מוגבה על ידי התא: בערך חמישית מהאור עבור סיליקון מסחרי. החום מוגבל על ידי הטמפרטורה שאתה צריך: ב-60 ° C קולט כבר מאבד חלק גדול ממה שהוא אוסף.
מעשי.
- לחום חייב להיות שימוש בסביבה. חום בטמפרטורה נמוכה לא יכול להימכר לרשת כמו חשמל. ביום שמש ביולי, לבית עם מיכל מים חמים מלא אין מקום לשים יותר חום, אז הקולטור מפסיק לאסוף (“קיפאון”) ומחמם כמו לוח רגיל. גדלת הצד החם לדרישות האמיתיות חשוב יותר מכל פרטים של קולט.
- מגבלות טמפרטורה. רוב הלוחות מאושרים לטמפרטורות תאים עד כ-85 מעלות צלזיוס. קולטן מכוסה שנשאר תקוע בקיץ יכול להתקרב לזה, מה שמזדקן את הקפסולת ומפרקי הלחיצה.

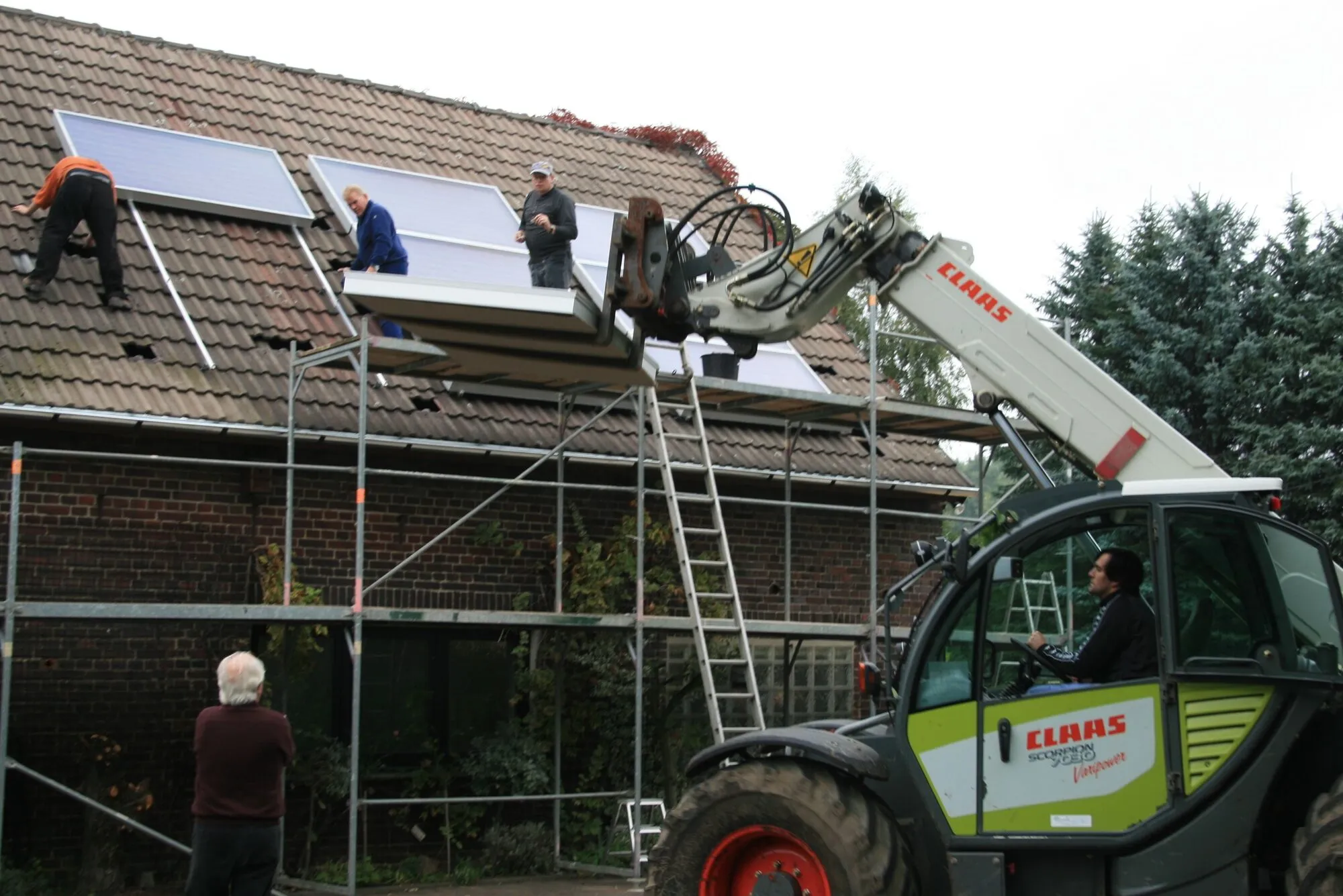

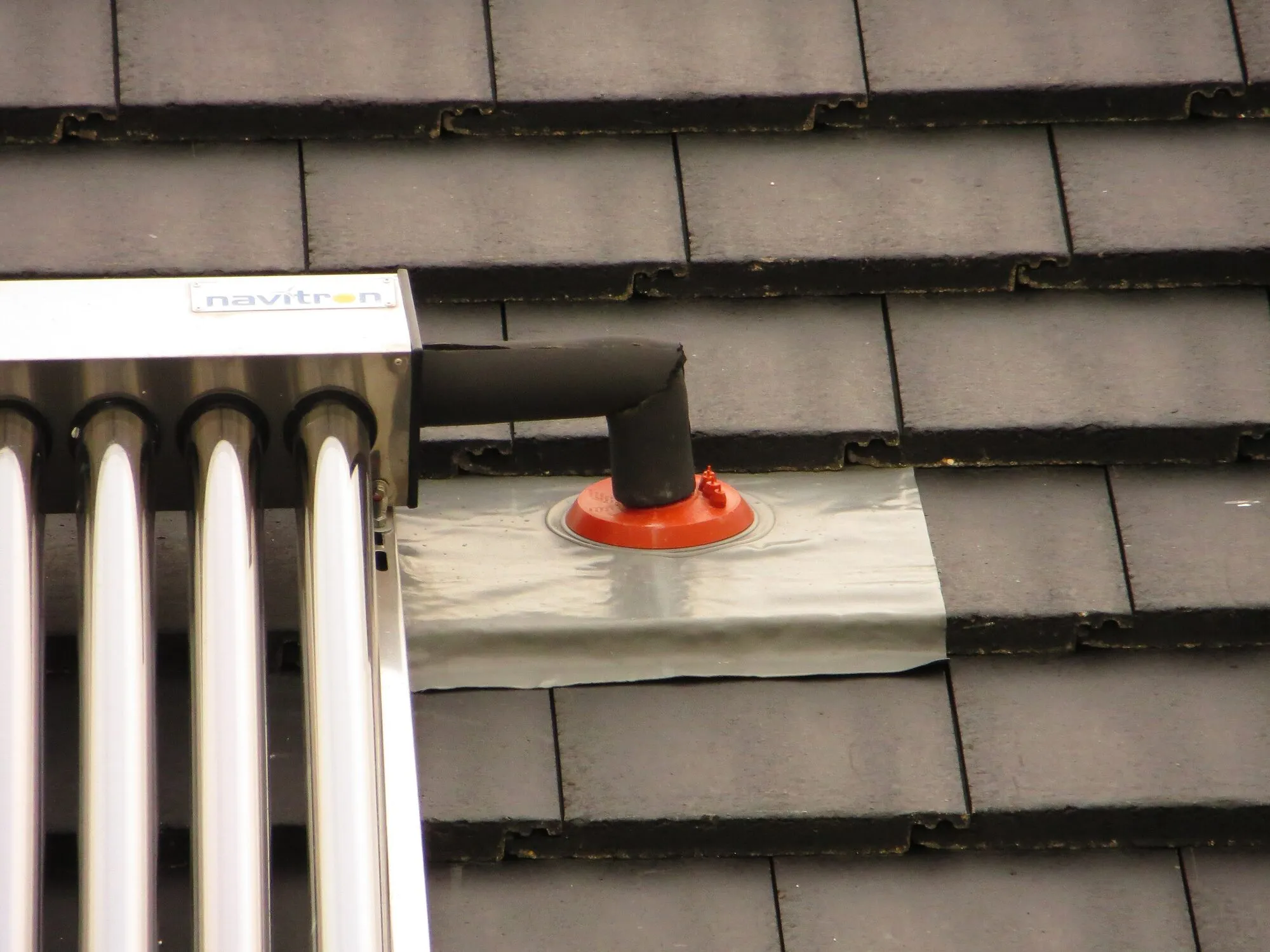

- שתי עסקים על גג אחד. PVT זקוק לחשמלאי ולשרברב, לשתי מערכות תקנים (IEC 61215 ו-61730 עבור הצד החשמלי, EN ISO 9806 עבור הצד התרמלי) ולמעשה עד לאחרונה לא היה תקן מבחן אחד משלו. המומחים של IEA מראים את העלות, הבדיקה והכישורים של המתקין, לא פיזיקה, כמחסומים (IEA SHC Task 60 position paper).
- תחרות מצד לוחות זולים. לוחות רגילים הפכו להיות כל כך זולים שגג יכול לעיתים קרובות להכיל לוחות פוו נפרדים וקולט סולארי תרמי קטן, או לוחות פוו פלוס משאבת חום ממקור אוויר, בפחות כסף ממערכת PVT.

פרויקטים אמיתיים, נמדדים
| פרויקט | מה זה? | מה מודד או מדווח | מקור |
|---|---|---|---|
| 26 מערכות דוגמה ב-IEA SHC Task 60 (אירופה ומעבר לה, 2020) | מים חמים ביתיים, משאבת חום ומערכות תעשייתיות, נצפו במשך כשנה. | PVT מכוסה למים חמים: עד כ- 700 kWh של חום לכל מ”ר בשנה; לא מכוסה: בערך 400. יחס הביצועים החשמליים 0.66 עבור קולטנים מכוסים ו-0.75 עבור קולטנים לא מכוסים (PV רגיל: 0.7 עד 0.85). מערכות משאבת חום המשתמשות ב-PVT חשוף כמקור היחיד שלהם הגיעו לגורם ביצוע עונתי של בערך 3 בשווייץ. | Schubert and Zenhäusern, 2020 |
| עיריית פריז, צרפת (2017). | קולטי PVT למים חמים על בניין משרדים בעל אנרגיה נטו-פלוס | תוכנן לספק 22 MWh של חום בשנה מול דרישת מים חמים של 145 MWh. הביקוש הממוצע היה רק 24 MWh לשנה, כך ששדה הקולט היה גדול מדי, חם יותר והעביר פחות חום למ”ר. שבר סולארי 29.6%; תפוקה חשמלית כצפוי | IEA SHC Task 60, מערכות PVT קיימות |
| אתר האינטרנט הרשמי של פסטיבל הרוק, שווייץ | חשפו PVT על בניין תעשייתי | 106 kWp חשמלית ו-324 kW קיבולת תרמית (ממוצע, לא תפוקה מדודה) | IEA SHC, Solar Heat Worldwide 2025 |
| אצטדיון ספורט חדש, אוסטריה | 1,130 מ”ר של PVT עם 80 ג’יפים קרקעיים ומשאבת חום ב-540 קילוואט. | תוכנן לענות על דרישת חום של 1.4 GWh לשנה ללא דלק מאובנים (תמונה עיצוב) | IEA SHC, Solar Heat Worldwide 2025 |
| שוק עולמי, 2024 | 46 יצרנים דיווחו | 37.5 מגה-וואט של חשמל ו-18.6 מגה-וואט של חשמל מותקנים בשנת 2024; צרפת (629,136 מ”ר), גרמניה והולנד מובילות | IEA SHC, Solar Heat Worldwide 2025 |
מקרה פרייבורג הוא הלקח המועיל ביותר בדף זה: הקולטים עבדו, אבל החיזוי של כמות המים החמים שהבניין ישתמש בהם לא עבד. נתונים שנמדדו באופן עצמאי ופרסמו עבור מערכות PVT עדיין נמוכים; רוב המספרים מגיעים מפרויקטים ניסיוניים.

כמה זה עולה
| אפשרות | עלות לקילו- וואט- שעה | שנה ומקור |
|---|---|---|
| PVT, מערכות בגודל נכון בדגימה של משימה 60 | חשמל בערך 0.20 יורו; חום מתחת ל-0.10 יורו | 2020, שוברט וזןהאוזרן |
| PVT, הממוצע של הדוגמה משימה 60 | חשמל 0.10 עד 0.15 יורו; חימום 0.25 יורו (מכוסה) עד 0.45 יורו (לא מכסה) | 2020, אותו מקור (תלוי בדרך בה העלות מחולקת בין חום וחשמל) |
| אתר ה-PVT | חשמל 0.20 יורו; חום 0.22 יורו | 2019 - “המקור” (בשיתוף עם א. |
| נקודה מבט: לוחות סולאריים על הגג באותו בניין | בערך 0.19 דולר מרכז | שלנו מודל קיר המסנן |
| אתר האינטרנט הרשמי של עיריית תל אביב-יפו | $0.09 to $0.20 | יוני 2026, Lazard LCOE+ גרסה 19 |
| מים חמים סולאריים, אירופה | 0.03 יורו (דרום) עד 0.19 יורו (מרכז וצפון) לקילו-ואט-שעה של חום | 2015 - “המגדלור”, מאת שמעון בן-צבי. |
| חום מתרסיס גז, משקי בית באיחוד האירופי | בערך 0.14 יורו לקילו-ואט-שעה של חום (דלק בלבד: גז ב-0.1228 יורו לקילו-ואט-שעה, 90% יעילות של הגריל) | במחצית השנייה של 2025, יורוסטאט |
מה הטבלאות אומרות: המערכות הטובות ביותר של PVT כבר מייצרים חום בפחות מעלות הדלק של תנור גז באירופה וחשמל בערך במחיר של לוחות גג, אבל המערכת הממוצעת לא. ההפרש הוא עצום כי ערך החום תלוי לגמרי אם הוא משמש. מומחי IEA הציגו את המטרה של חיסכון בעלות קולטני PVT בגורם של 1.5 עד 2 באמצעות נפח וטכנולוגיה (Task 60 position paper).
איפה זה יכול לנצח, ואיפה זה לא יכול
הוא יכול לנצח:
- בניינים עם דרישה לחום כל השנה וגג קטן: בניין דירות, מלונות, בתי חולים, בריכת שחייה, מכבסות, אולם ספורט. כל מטר רבוע עושה שתי משימות.
- כמקור חום למשאבת חום. PVT חשוף יכול להחליף יחידת חוץ רעשנית או לטעון מחדש שדה בור כך שהוא לא מתקרר במהלך השנים, אשר הוא היכן שהגידול האחרון ביותר הגיע.

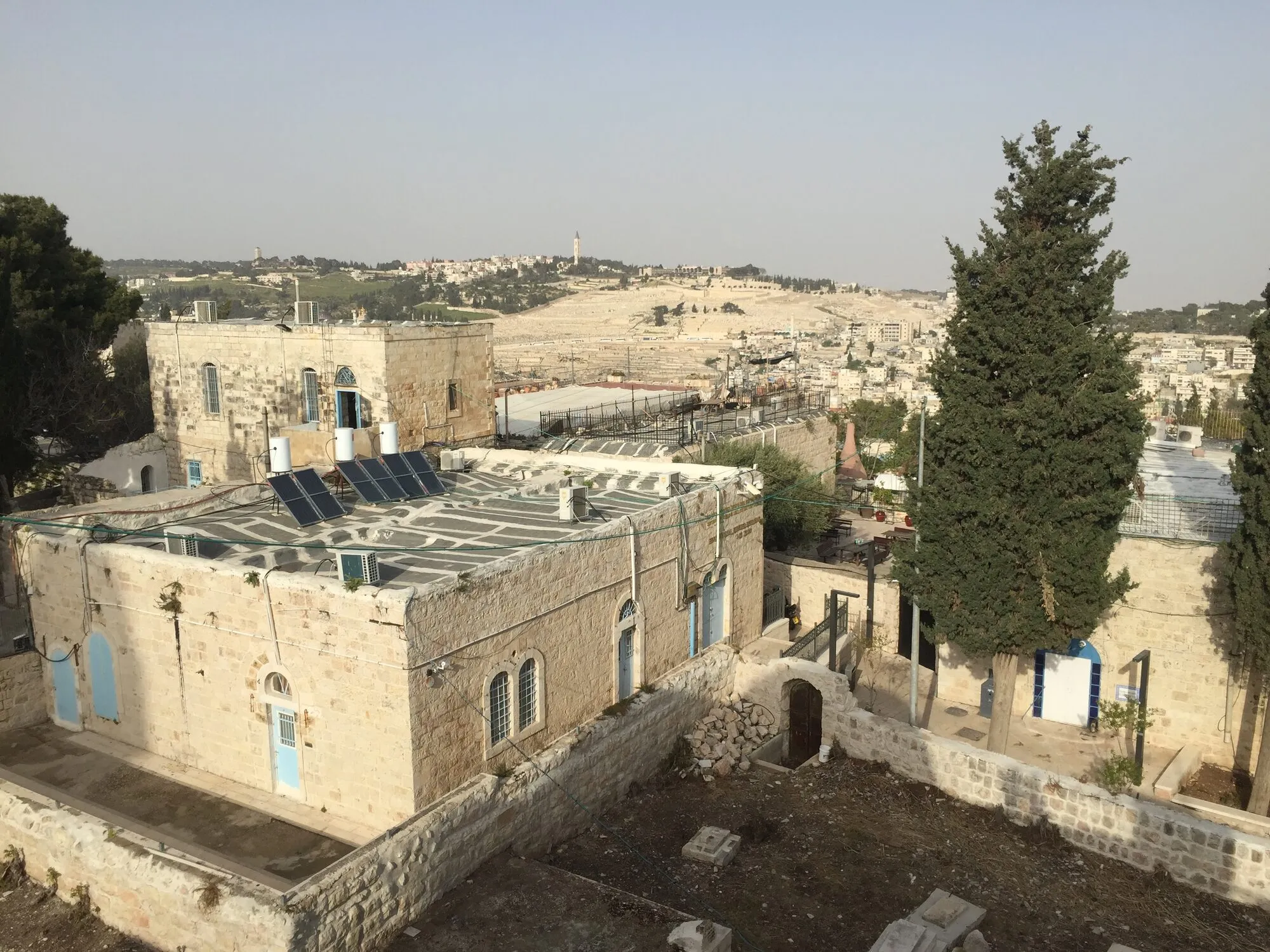

- מקומות חמים ושמשיים עם דרישה למים חמים, שם קולטי שמש מכוסים יכולים לענות על רוב הצרכים; מערכת משימה 60 הגיעה ל-70% מההשקעה הסולארית.
- חום תעשייתי בטמפרטורה נמוכה (כביסה, ייבוש, חימום מראש), שבו יש שימוש בכל יום בשנה.

הוא לא יכול לנצח:
- איפה שהחום אינו משתמש. בית חופשה, משרד עם מעט מים חמים, או בית שכבר מחומם על ידי משאבת חום עם יחידת חוץ משלו עשויים להיות מותאמים יותר לשימוש בפנלים רגילים.
- בטמפרטורות גבוהות. קיטור וחום תהליך מעל כ-80 מעלות הם מעבר למה שתאים פוטו-וולטאיים יכולים לסבול; ריכוז סולארי תרמי או אחסון תרמי מתאימה יותר.
- על מחיר לבדו מול לוחות זוליםעד שהתקנה תהיה שגרתית כמו PV רגיל.
מה שהוכחה, סביר ושערתי
מוכיח: ענישת הטמפרטורה של תאי הסיליקון; פיזיקת הקולקטורים של EN ISO 9806; שקולקטורים PVT מספקים גם חשמל וגם חום בבניינים אמיתיים, עם תפוקה מדודה של בערך 400 עד 700 kWh של חום למ”ר לשנה; ש-PVT חשוף יכול לשמש כמשאב היחיד עבור משאבת חום עם גורם ביצוע עונתי קרוב ל-3 בשווייץ; שהגדלה יתר של צד החום מפחיתה את התפוקה.
סבירים: שהפקת כמות גדולה ותוספות סטנדרטיות יכולות להוריד את העלות בגורם של 1.5 עד 2; ש-PVT ושאיבות חום יכולות להסיר פחמן מגוש עיר צחיח שבו אין מקום ליחידות חיצוניות או לבור; שמגע תרמי טוב יותר בין תאים ולוחם מעלה את שני התפוקות.

ספקולטיבי: קירור קרינה בלילה המונע על ידי PVT בקנה מידה שימושי (המופיע במחקר, לעיתים רחוקות בבניינים); עמידות ארוכת טווח של הקשר בין התאים לבין המסנן במהלך 25 שנים של מחזור חום; חזיתות PVT משולבות בבניין במחיר תחרותי.
שאלות מחקר פתוחות
- איך קשרי תאים-לפולטנים והקפלים מזדקנים תחת מחזורים תרמי יומיומי וקיפאון קיץ? Twenty-five-year field data does not yet exist.
- מהו היחס הנכון בין PVT, PV רגיל ואורך בור במערכת משאבת חום, וכמה באמת מאריך התחדשות PVT את חיי בור?
- האם תקן מבחן אחד משולב והסמכה יכולים לחסוך בעלות ובזמן של הוצאת מוצר PVT לשוק?
- איך מתקינים צריכים לחשב את גודל צד החום כשביקוש אמיתי למים חמים הוא כל כך לא ברור, כמו שפרייבורג הראה?
- האם חלוקי חום פולימרים זולים יכולים להתאים למתכות בהעברת חום ובתוחלת חיים?

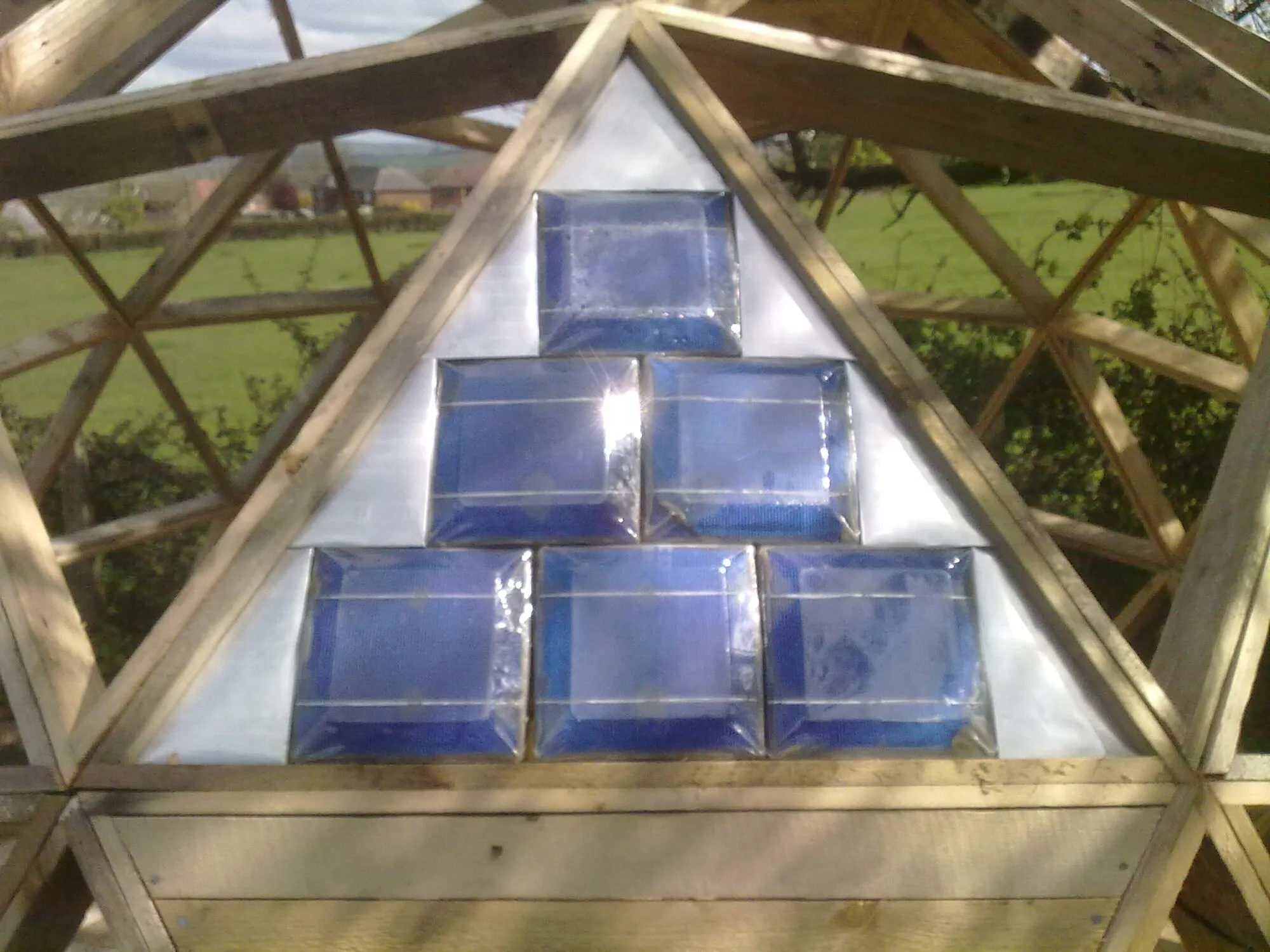

מה אב טיפוס עובד צריך
עבור ממציא עם עיצוב PVT חדש, הראיות שחשובות הן קולט שנמדד בשמש, עם חיישנים מכוננים, מספיק זמן כדי לראות גם ימים טובים וגם ימים רעים.
| שלב | עבודה | מה זה מוכיח | עלות גסה | זמן |
|---|---|---|---|---|
| 0. עבודה על שולחן | מודל העברת חום של התכנון, השוואה עם נתוני הקולקטורים שפורסמו, הערכת עלות | הרעיון מנצח את PVT קיים על נייר | $5k to $15k | 1 עד 2 חודשים |
| 1.בדיקת שולחן ובחדר פתוח של קולט אחד | מודד תפוקה חשמלית (עקומות I-V) והיעילות התרמית בטמפרטורות נוזלים שונות, על פי שיטות EN ISO 9806 ו-IEC 60891, במעבדה מוסמכת או בהקמה זהירה באוניברסיטה | אמיתי. η_0, a_1, והעונש הטמפרטורה החשמלית | $15k to $40 אלף. | 3 עד 4 חודשים. |
| 2. | 10 עד 20 מ”ר מזון מיכל מים חמים אמיתי או משאבת חום, עם מטר חום, מטר חשמל ותחנת מזג אוויר, שנה אחת | תפוקה עונתית, התנהגות של קיפאון, אמינות. | $40k to $100k | 12 חודשים. |
| 3. אישור | IEC 61215 ו-61730 (ביטחון חשמלי ועמידות), Solar Keymark (תרמי), אישור בנייה | מוצר שניתן למכור ולבטח. | $60k to $150 אלף. | 9 עד 12 חודשים. |

השלב 0 עד 2 עולה בערך $60,000 to $155,000. אלו הערכותינו ממעבדה טיפוסית ועלות הניטור, לא הצעות מחיר.
מי אנחנו צריכים
- מהנדס סולארי. עם EN ISO 9806 ניסיון בדיקה.
- מהנדס מודולים סולאריים שמבין בחומר קפסולת, מחזורים תרמיים ו-IEC 61215.
- מהנדס שירותי בניין (HVAC) כדי לגדיל את צד החום ולשלב משאבות חום ואחסון.
- מומחית לניטור. לתכנן מדידות של חום וחשמל.
- שותף ייצור מסוגל להלבין ולקשר מחליפי חום בנפח.
- מתקינים ושרברבות. מוכנים לנסות התקנה משולבת ולדווח על זמן העבודה האמיתי.
יש לך רעיון טוב יותר?
אולי יש לך חומר פולט טוב יותר, דרך זולה יותר להצמיד אותו, או דרך חכמה יותר להשתמש בחום. לחלק מחברי הקרן Local Solar System עשויים להיות קשרים שיוכלו לשמוע את הרעיון של רעיון אנרגיה חזק. כדי להציג רעיון, הוא צריך מודל עובד, מהחיים האמיתיים שמפיק כוח וחום, שנמדד על ידי מכשיר, ולא נאמר. גם רעיונות על נייר נראים טוב: אם הפיזיקה והמספרים מוצקים, אנחנו יכולים לפרסם אותם כאן באתר. גיוס הון ללא מודל עובד הוא מאוד קשה, ואנחנו לא יכולים להבטיח מימון, תזרים מזומנים או הצגות.
עבור PVT, המדידה הזולה ביותר שנחשבת כמדגם עובד היא קולקטור אחד בחוץ ליד לוח רגיל זהה, עם טמפרטורות המים בקליטה ובפעולה, קצב הזרימה והפלט החשמלי של שני הלוחות נרשמו במשך כמה שבועות שמשיים. זה מראה את החום שנצבר ואת החשמל שנצבר או אבד. שלחו אותו דרך פורמט תרומה, וראו כיצד PVT משווה עם רעיונות אחרים על רדאר הרעיונות.
מקורות
- בן-גוריון, מ. (2020). מושגים בסיסיים של טכנולוגיות קולטני PVT, תחומי יישום ושוק. IEA SHC Task 60, Report D5.
- סקופלאקי, א. ו-פליוווס, ג’. (2009). מערכת ה-Electronic Data Interchange (EDI) מאפשרת לנהל את הנתונים בצורה יעילה יותר: שימוש ברשתות תקשורת חזקות ויעילות. אנרגיה סולארית 83(5), 614-624.
- AEE INTEC and IEA SHC (2025). Solar Heat Worldwide, 2025 edition, chapter 5.4, Photovoltaic-thermal systems.
- IEA PVPS (2025). Snapshot of Global PV Markets 2025.
- IEA SHC Task 60 (2020). אתר האינטרנט הרשמי של PVT Technology.
- בן-גוריון, מ’ ויצמן, ד. (2020). מערכת ה-PVT דוגמה להערכת ביצועים. IEA SHC Task 60, Report D2.
- IEA SHC Task 60 (2020). מערכות ופתרונות PVT קיימים, כולל דף העובדות של ראש העירייה החדשה של פרייבורג (אחרי Réhault et al., 2019).
- (2017) . ISO 9806:2017, אנרגיה סולארית: קולטי שמש תרמי, שיטות בדיקה.
- צ’או, טי.טי. (2010). ביקורת על טכנולוגיית היברידית סולארית פוטו-וולטאית/תרמית. Applied Energy 87(2), 365-379.
- ראו: מור, מ., וולף, א., ו-י. (2014). מערכת האנרגיה הסולארית היא מערכת של מערכות סולאריות המספקות חשמל, חימום וקירור לשימושים שונים. Applied Energy 122, 288-309.
- Lazard (June 2026). עלות האנרגיה המותאמת, גרסה 19:קהילה ו C&I סולארית $88 to $197 עמודים.
- Eurostat (2026). מחיר הגז הטבעי: ממוצע משקי הבית האירופאי €0.1228 ל-kWh, המחצית השנייה של 2025.
- Local Solar System Foundation (2020, model updated 2026). The Fan Wall: open model, מערכת סולארית על גג.
