משאבות חום תת-קרקעיות
כמה מטרים מתחת לקרקע, הקרקע נשארת באותו טמפרטורה עדינה כל השנה. משאבת חום יכולה להשתמש בחום הקבוע הזה כדי לחימום בית ברבע מהחשמל שמופעל על ידי חימום. הפיזיקה מצויינת; המחיר של החור הוא הבעיה.

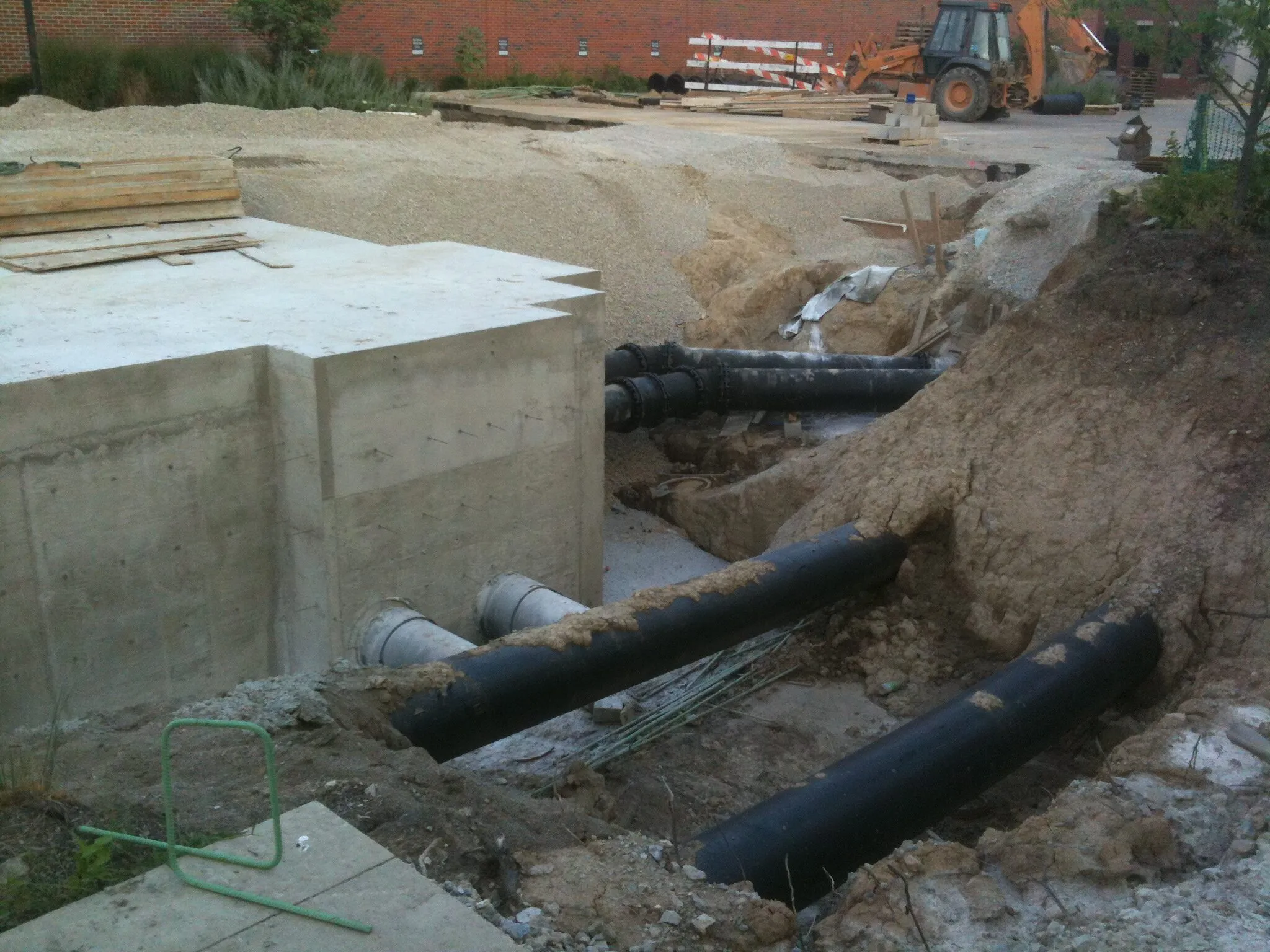

Paul Gipe / Wikimedia Commons (CC BY-SA 4.0)

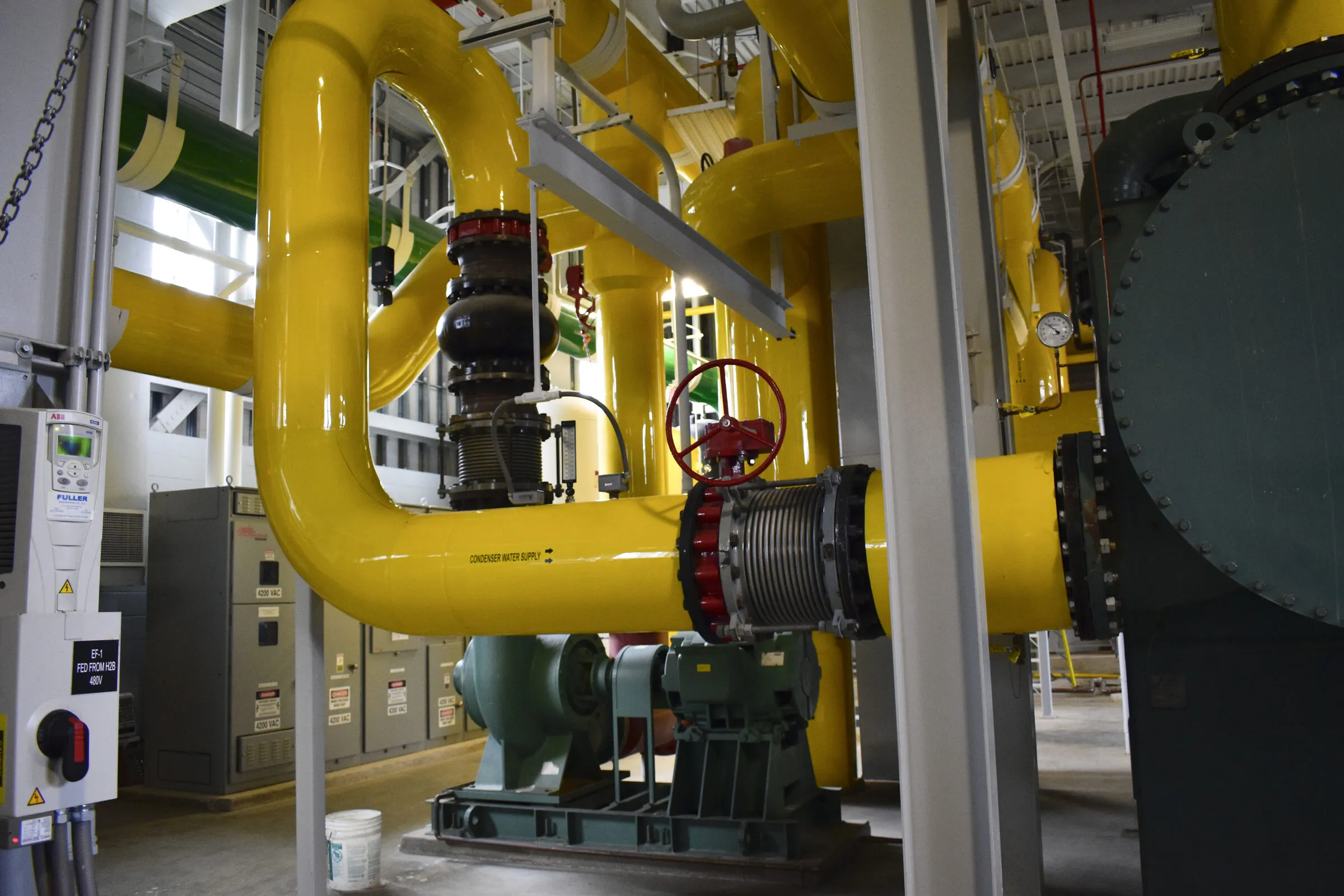

בשנת 2017 אוניברסיטת בול סטייט באינדיאנה סגר את האחרון מארבעה תנורי פחם שהחמימו את הקמפוס שלה במשך עשורים. במקום זאת, היא קדחה כ-3,600 בוריות מתחת לאדמותיה וחברה אותן, באמצעות שתי תחנות אנרגיה, למשאבות חום שמחממות ומקררות את הקמפוס. המערכת עלתה כ-65 מיליון דולר, והאוניברסיטה התחייבה לצמצם את פליטת גזי החממה שלה בכמעט 80,000 טון בשנה (Wikipedia, Ball State University).
משאבת חום ממקור קרקעי אינה מקור חדש של אנרגיה. הוא multiplier: הוא משתמש בחשמל כדי להעביר חום שכבר נמצא באדמה לבניין, ומספק שלוש עד חמש יחידות של חום עבור כל יחידה של חשמל שהוא משתמש (IEA, 2022). הוא בוגרת, אמינה ושקטה. זה גם יקר להתקין, וזו הסיבה מדוע הדף הזה מבלה זמן רב על עלות כמו על פיזיקה.
מה זה?

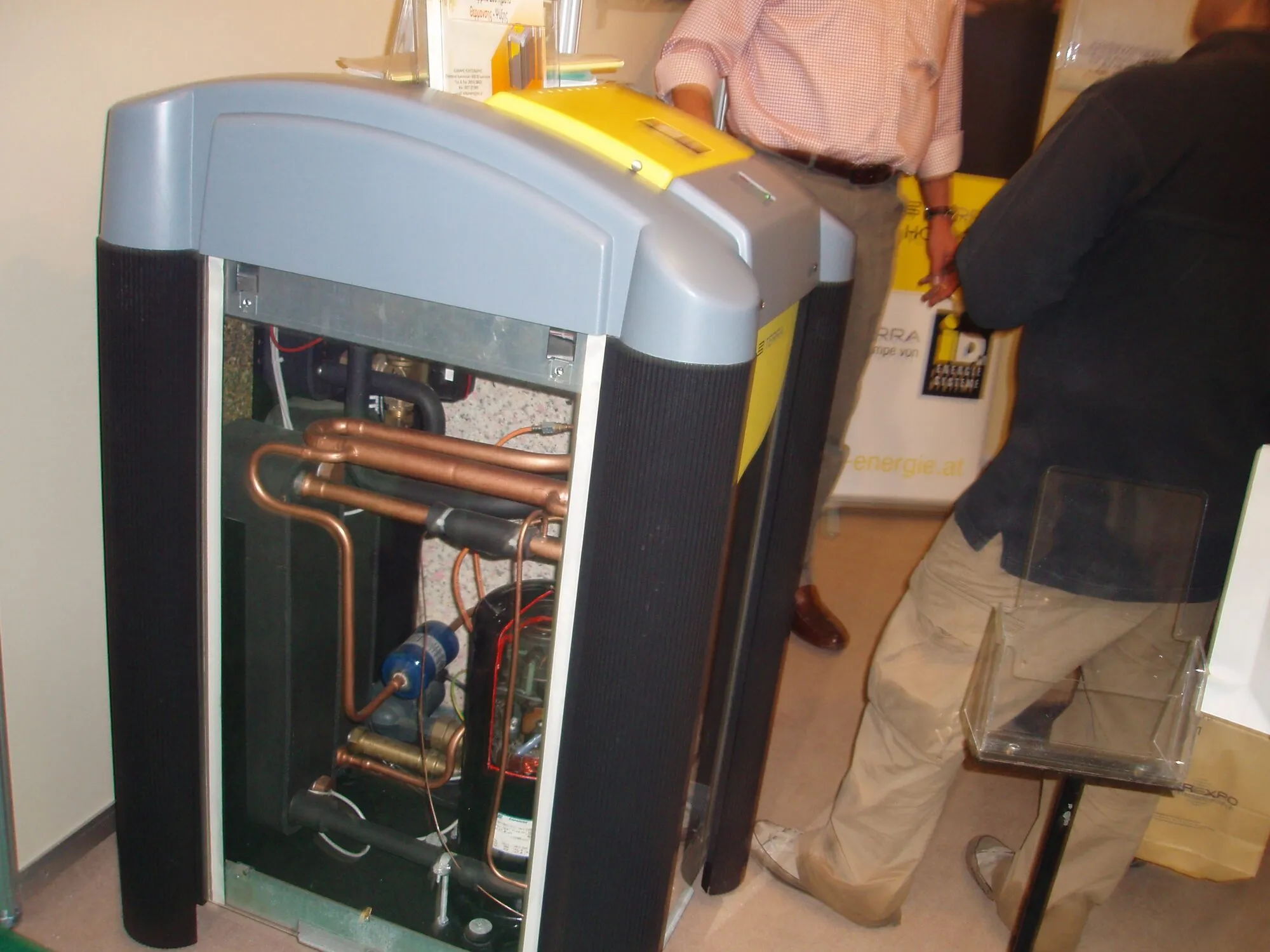

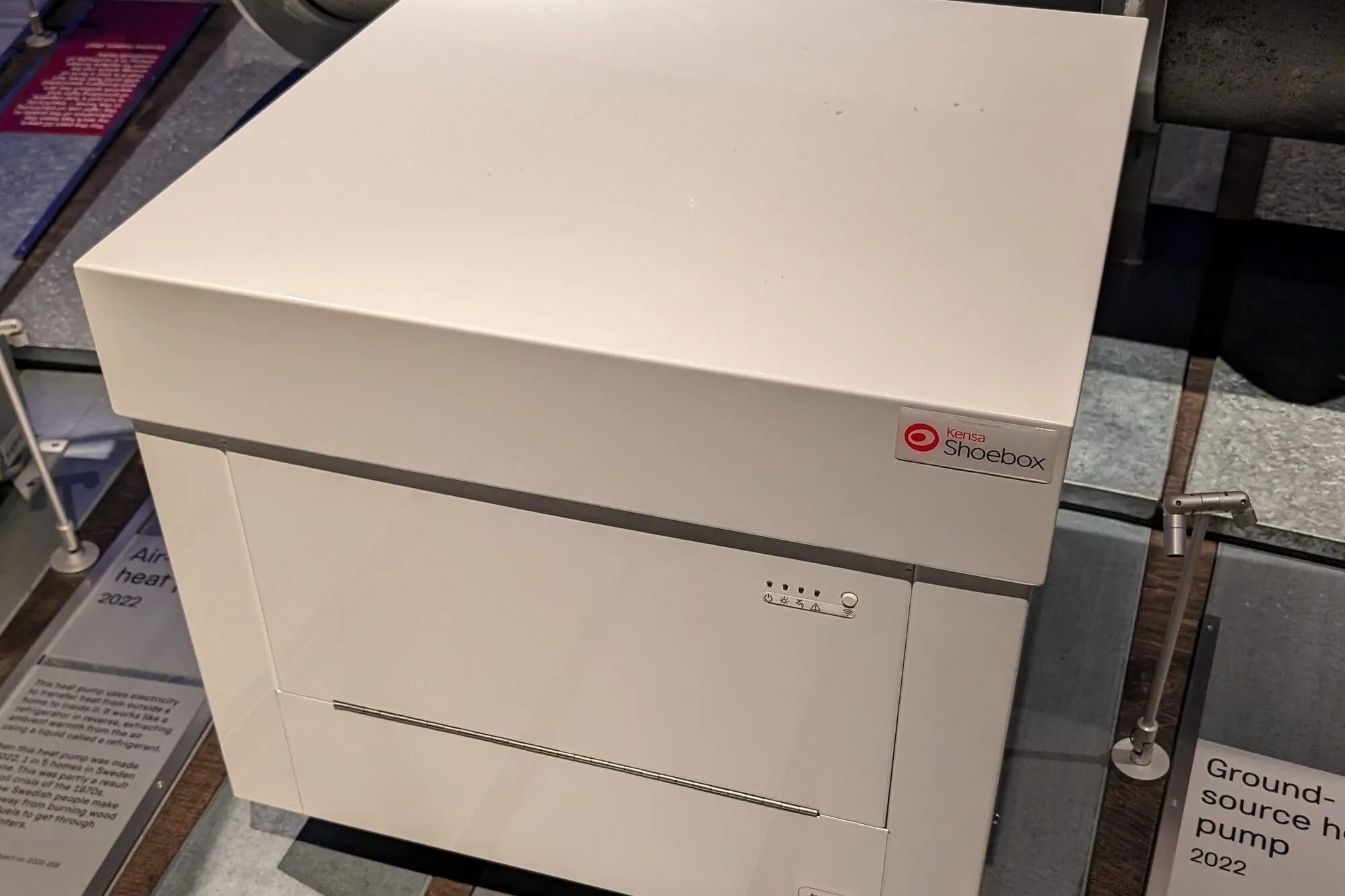

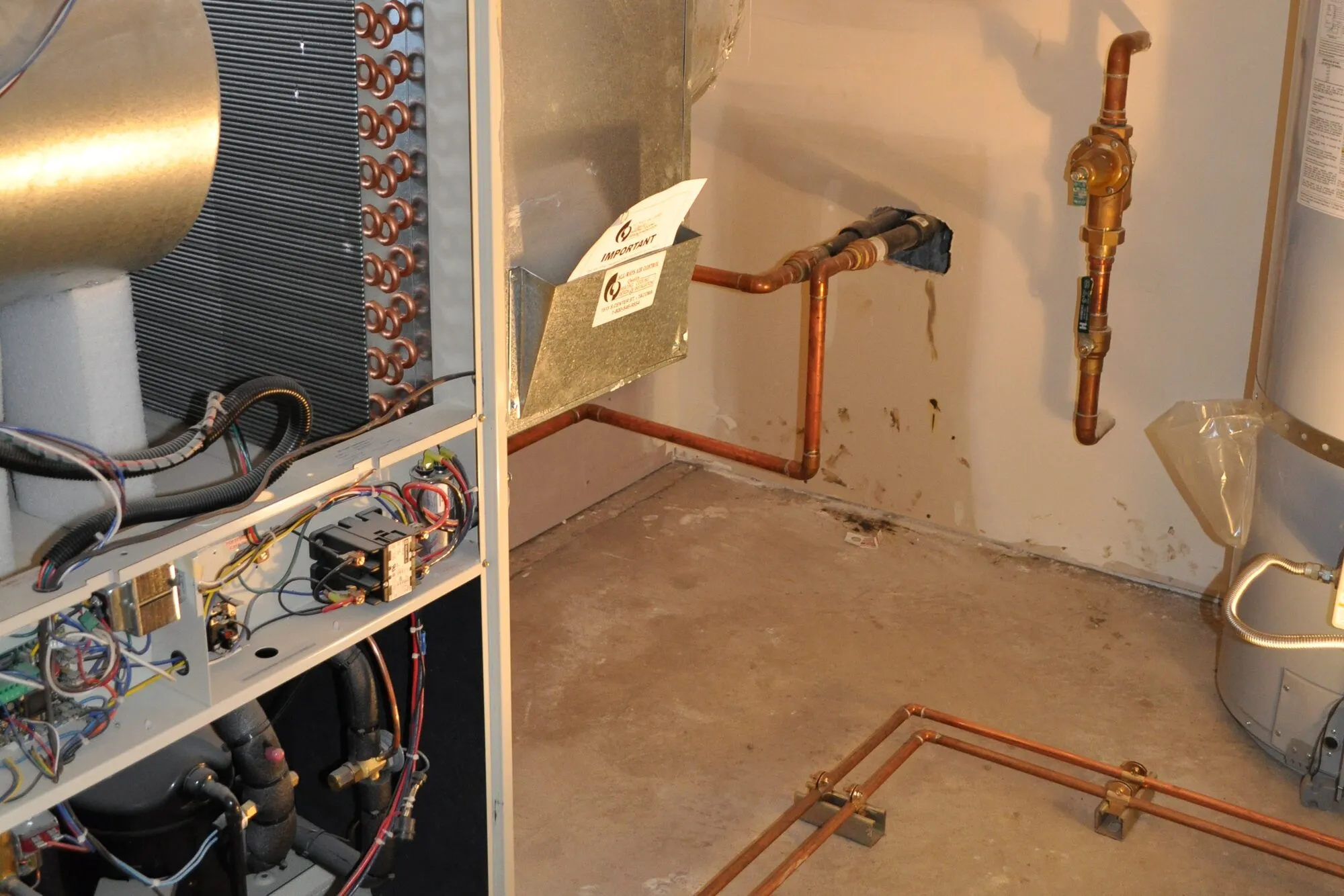

משאבת חום תת-קרקעית מורכבת משלושה חלקים: לולאת קרקע צינור פלסטיק נקבר בחפיר או נפל לתוך חורים, מלאים במים ואנטי-קרח; משאבת חום בגודל של מקרר, בדרך כלל בתוך הבית; מערכת הפצה של חום, כמו רדיאטורים או חימום רצפה. בחורף הנוזל בלולאה אוסף חום מהקרקע ומשאבת החום מרוכזת אותו ל-35 עד 55 מעלות צלזיוס עבור הבית. בקיץ אותה מכונה יכולה לעבוד בכיוון ההפוך, לקרר את הבניין ולשחרר חום חזרה אל הקרקע.

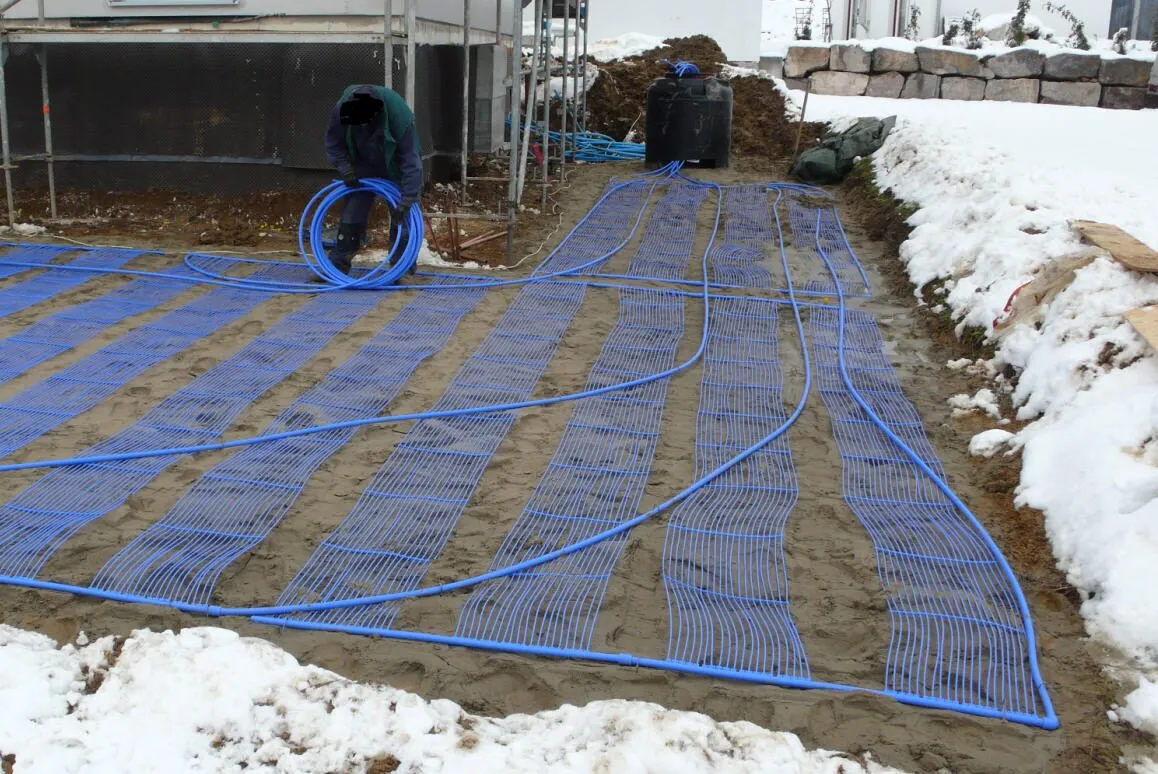

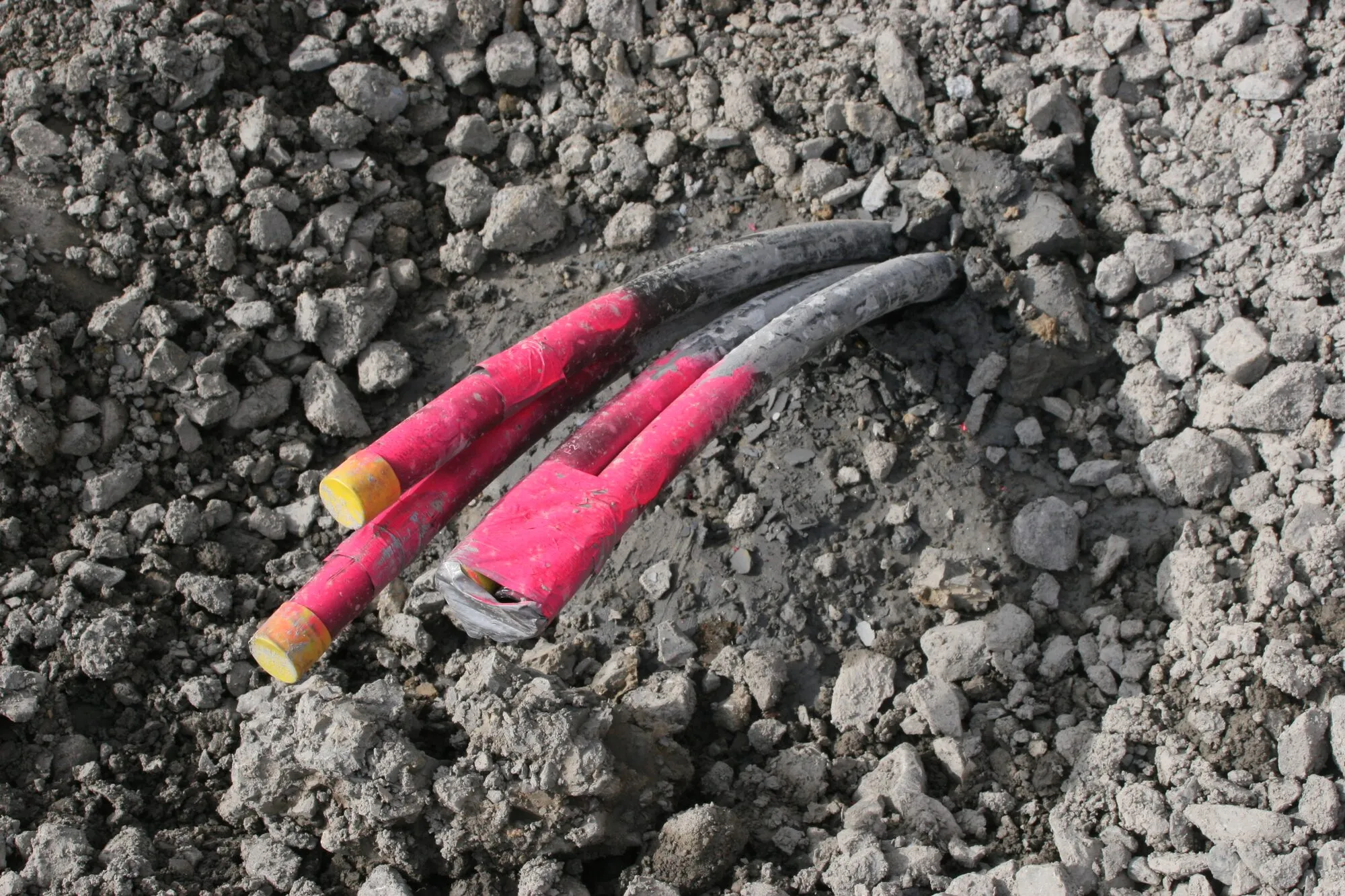

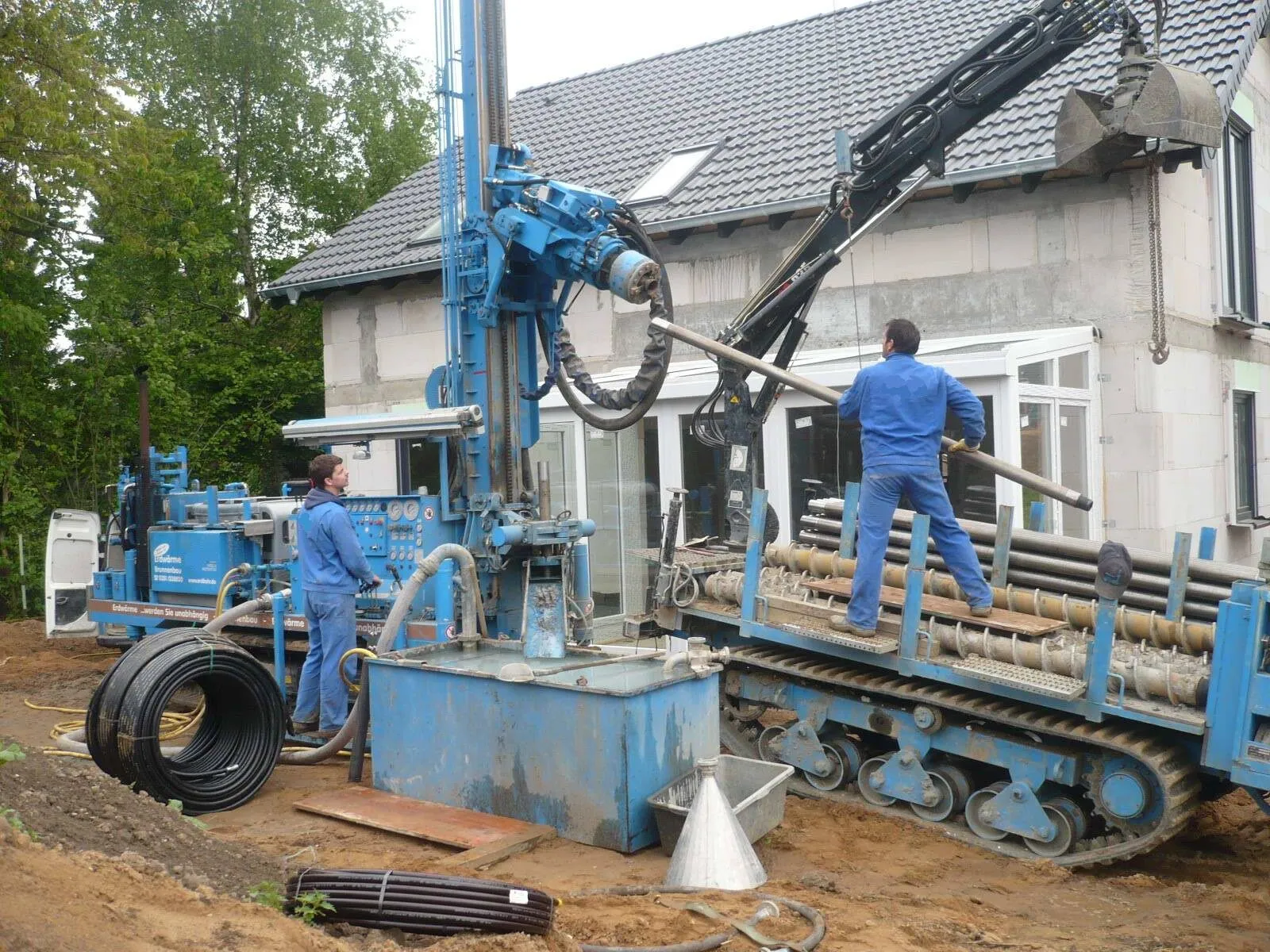

בתים קטנים עם גנים יכולים להשתמש בלולאות אופקיות הנקבעות בעומק של 1 עד 2 מטרים. רוב הבתים הנוספים משתמשים בבור אנכי, בעומק של 15 עד 150 מטרים; בית פרטי שזקוק ל-10 קילוואט של חום עשוי להזדקק לשלושה בור של 80 עד 110 מטרים (ויקיפדיה, משאבת חום מקור אדמה). רחובות שלמים וקניונים יכולים לחלוק שדה אחד של בור דרך רשת תרמית: מעגל מים בטמפרטורת אוויר חיצונית המחבר בניינים רבים, כל אחד עם משאבת חום משלו.

איך זה עובד
משאבת חום היא מקרר הפוך. נוזל עבודה (חומר המקרר) מתאדה בטמפרטורה נמוכה במחליף חום מחובר ללולאת הקרקע, וסופח חום. לחץ מלחיץ את האדים, מה שמעלה את הטמפרטורה שלהם. במחליף חום שני הוא מתעבה ומשחרר את החום הזה למים שהולכים לרדיאטורים. שסתום התרחבות מוריד את הלחץ והמעגלים מתחילים מחדש.
הכפיל. החום המועבר מחולק על ידי החשמל הנצרך הוא המספר של הביצועים, COP. הטוב ביותר כל משאבת חום יכולה לעשות הוא Carnot COP:
COP_max = T_hot / (T_hot − T_cold), עם טמפרטורות בקלווין.
מים ב-40°C (313 K) מהקרקע ב-5°C (278 K) לאחר אובדן חילוף החום נותנים 313 / 35 ≈ 8.9. מכונות אמיתיות מגיעות בערך חצי של מספר קרנו, אז בערך 4.5. שני דברים נובעים ישירות מהמשוואה:
- המעלית חשובה יותר מכל דבר אחר. כל מדרגה בין המקור והרדיאטורים עולה יעילות. העלאת טמפרטורת הזרם מ-35°C ל-55°C גורמת להפחתת ה-COP של מקור הקרקע המודל שלנו מכ-4.5 ל-3.0. רדיאטורים גדולים יותר או חימום תת-קרקעי, שעובדים בטמפרטורות נמוכות יותר, הופכים כל משאבת חום ליותר טובה.

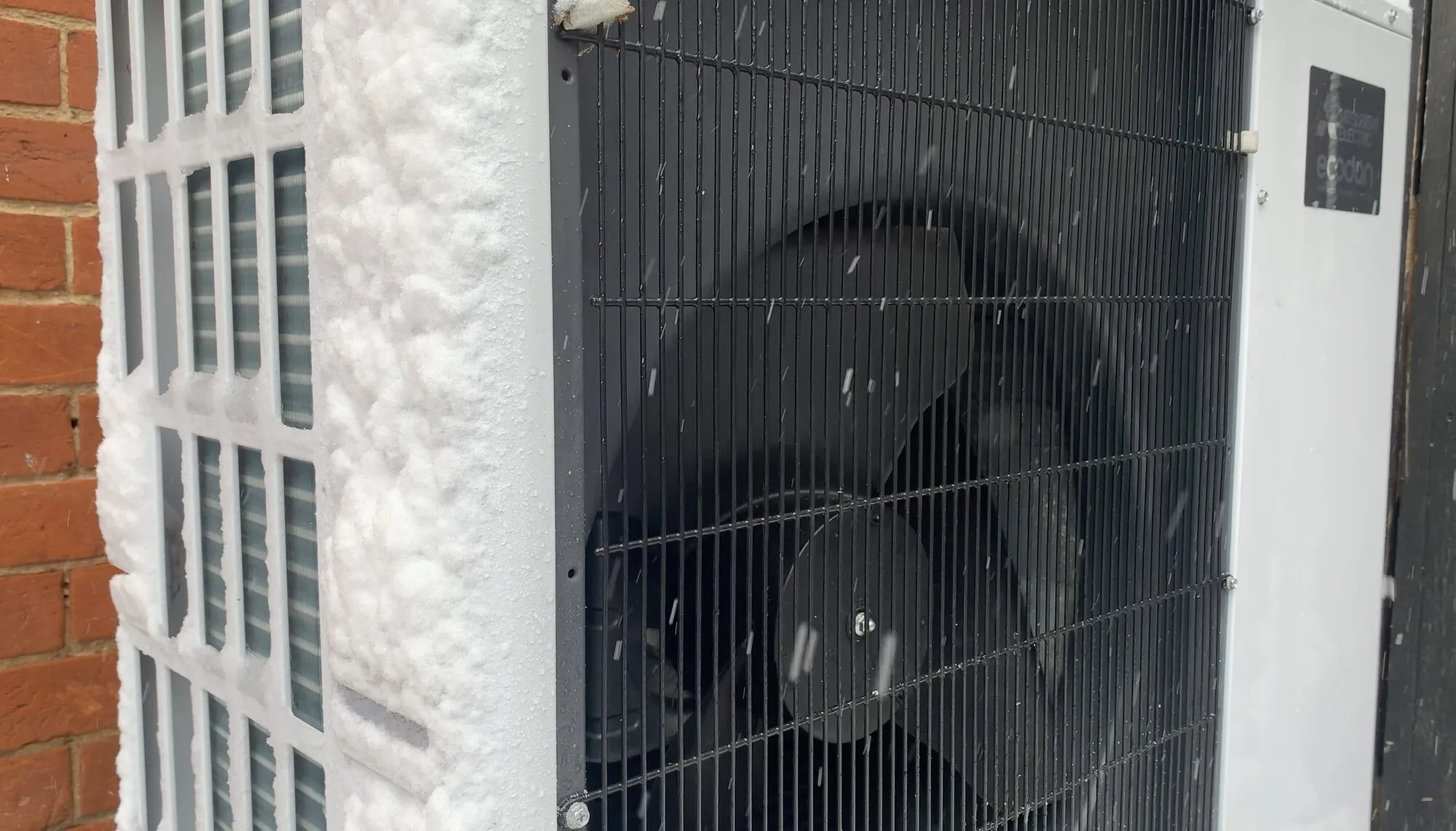

- טמפרטורת המקור חשובה. האוויר החיצוני קר ביותר בדיוק כאשר החום נחוץ ביותר. ב-7 מעלות צלזיוס וזרימה של 55 מעלות, יחידת מקור אוויר במודל שלנו יורדת לכדי כ-2.3; הקרקע, בסביבות 10 מעלות, נותנת 3.0 באותו טמפרטורת זרם. זה כל היתרון של הקרקע.

הקרקע היא סוללה איטית. כמה מטרים למטה, ההתנדפות היומית נעלמה; בעומק של 10 עד 20 מטרים הקרקע נמצאת קרוב לטמפרטורת האוויר השנתית הממוצעת המקומית, ויותר עמוק היא מתחממת בכ-0.025 מעלות צלזיוס למטר (Wikipedia, Ground source heat pump). החום בתוכו מגיע בעיקר מהשמש שמחממת את פני השטח, לא מליבה של כדור הארץ. בור שמפיק רק חום, מקרר לאט את הסלע שסביבו במהלך השנים, ושדה של בור צפוף יכול להתקרר מהר יותר מאשר הקרקע מתאוששת. החזרת החום בקיץ, על ידי קירור בניינים, שומרת על האיזון. זו הסיבה לכך שרשתות משותפות שמערבבות חימום וקירור עובדות כל כך טוב.
המספר העונתי. ה-COP על דף המפרט נמדד בתנאי מבחן אחד. מה שחשוב הוא גורם הביצועים העונתיים (SPF): החום המועבר במשך שנה שלמה מחולקת על ידי כל החשמל הנצרך, כולל משאבות ומחממי גיבוי. בדיקות שדה מודדות את SPF, והוא תמיד נמוך יותר מ-COP במעבדה.
הגבולות
- פיזיקה. גבול קרנו מגביל את COP עבור מעלית נתונה; אף מקרר או לחץ לא נמלטים ממנו. מכונות אמיתיות כבר נמצאות בערך בחצי מזה, והטובות ביותר בקצת יותר.
- קיבולת הקרקע. כל מטר של בור יכול להעביר רק כמה עשרות וואט של חום, תלוי בסלע ובמי התהום, כך שדרישת החום של הבניין קובעת כמה מטרים יש לקדוח. קידוח הוא העלות הגדולה ביותר.
- מרחב ונגישות. מערכות קידוח זקוקות לגישה; בבנייני עיר צפופים, בניינים מוסדרים וחפצים קטנים עלולים לא להיות להם מקום לקדוח.
- איכות הבניין. בית דליק עם רדיאטור קטן צריך טמפרטורת זרימת גבוהה, מה שמקטין את ה-COP; בידוד ופולטים גדולים יותר לעיתים קרובות באים קודם.
- מחירי החשמל. עלות הפעלתו תלויה במחיר החשמל מחולקת על ידי מחיר הדלק שהוא מחליף. במקום בו חשמל עולה יותר מפי שלושה מהגז ל-kWh, כמו בבריטניה, משאבת החום זקוקה ל-COP שנתי של כמעט 3 רק כדי לשבור את השוויון עלויות התפעול.
- כישורים. עיצוב טוב והפעלה עושים הבדל גדול ל-SPF האמיתי, ומיומנויות התקנה נדירות במדינות רבות.

פרויקטים אמיתיים, נמדדים
| פרויקט | איפה, מתי | סדר גודל | מה דיווחנו |
|---|---|---|---|
| אתר האינטרנט הרשמי של פרנקפורטר בראונשווייג | גרמניה, בתים קיימים שנבנו בין 1850 ל-2001, מעקב משנת 2017 | מערכות מקור אוויר ומקור קרקע בבתים מרווכזים | SPF שנתי: מקור קרקעי בערך 4.1 (טווח של כ-3.3 עד 4.7), מקור אווירי בערך 3.1 (טווח של כ-2.5 עד 3.8) (Fraunhofer ISE) |
| מערכת גיאותרמית באוניברסיטת בול סטייט | מונסי, אינדיאנה, ארצות הברית, הושלמה ב-2017 | בערך 3,600 בור, שתי תחנות כוח, בערך $ 65 מיליון | החליף את כל ארבעת הגרילים המופעלים בפחם; האוניברסיטה התחייבה להפחית פליטת גזי חממה בכ-80,000 טון בשנה (ויקיפדיה) |
| אתר האינטרנט הרשמי של רשת טלוויזיה גאוגרפית | פרמינגהם, מסצ’וסטס, ארה”ב, 2024. | בערך שלושה תריסר בתים ובניינים עירוני על לולאה של מייל אחד | רשת החשמל הראשונה בארצות הברית; בניין מנהל בית ספר, תחנת כיבוי אש ומגורים ציבוריים בין המשתמשים; כ-18.6 מיליון דולר; הרשת מתכננת להכפיל את גודלה (PBS NewsHour, 2025) |
| אוניברסיטת קולורדו מסה | גרנד ג’נקשן, קולורדו, ארצות הברית | 16 בניינים, 1.2 מיליון רגל רבועה, על מעגל אווירה משותף | מספקת 90% מהחימום והקירור בקמפוס; האוניברסיטה מדברת על חיסכון באנרגיה של 1.5 מיליון דולר לשנה (US DOE case study) |
| תכנית שיפורים לבויאר | אנגליה ווילס, 2022 עד 2026 | 82,651 מענק שולם עבור משאבות חום וגרניט ביו-מסה עד אפריל 2026 | מקור קרקעי הוא מיעוט קטן: 98% מהיישומים היו עבור משאבות חום אוויר-מים (DESNZ, 2026) |
רשתות החימום של הדור החמישי באירופה, מעגלים בטמפרטורת האוויר החיצוני המשתפים חום בין בניינים באמצעות משאבות חום יחידניות, נבחנו בכמה עשרות אתרים (Buffa et al., 2019). היעילות שלהם תלויה מאוד בכמה טוב חימום וקירור דורש איזון.

כמה זה עולה
משאבת חום לא מייצרת חשמל, אז ההשוואה עם אבן היסוד שלנו ברחבי האתר (גג סולארי בערך 0.19 דולר לקילו-ואט-שעה בתוך מודל קיר המסנן, בתוך טווח של לזרד יוני 2026 $0.09 to $0.20 עבור גגות סולאריים מסחריים) היא עקיפה: משאבת חום ממקור קרקעי הופכת כל קילו-ואט של חשמל סולרי לארבעה קילו-ואט של חום. המתחרה הישיר הוא תרסיס גז, והמידה הראויה היא עלות ל-kWh של חום, כולל התקנה.
אנו משתמשים במספרים בבריטניה כי הם ציבוריים ומאוחרים: עלויות התקנה ממוצעות מתוכנית שיפור המכבסות לחודשים ינואר עד מרץ 2026 (£27,352 למקור קרקעי, £13,100 למקור אוויר, שניהם כוללים מס הכנסה) (DESNZ); the £7,500 grant; מחיר יחידות הפיקוח על המחירים לאוקטובר עד דצמבר 2026 של 26.32p ל-kWh חשמל ו-7.97p ל-kWh גז (Ofgem); אנשי שדה פראונהופר; בית המשתמש ב 12,000 קילו-וואט של חום לשנה; ו 20 שנים בשיעור הנחה של 7%, כמו בדף הרוח שלנו. עבור תנור הגז אנו מניחים £3,000 מותקנים ו- 90% יעילות.
| מערכת חימום | עלות התקנה | עלות הפעלה לקילו- וואט- שעת חום | העלות הכוללת לכל קילו-ואט של חום, ללא מימון | עם 7,500 לירות שטרלינג |
|---|---|---|---|---|
| תנור גז | 3,000 לירות (נניח) | 8.9p | 11.2p | לא ניתן |
| משאבת חום מקור אוויר, SPF 3.1 | £13,100 | 8.5p | 18.8 מיליון דולר. | 13.9 מיליון דולר. |
| משאבת חום תת-קרקעית, SPF 4.1 | £27,352 | 6.4p | 27.9 מיליון דולר. | 22.0p |
*החישוב שלנו. עלות השירות והתחזוקה נשאר מחוץ; הם דומים בכל האפשרויות. *

השולחן אינו נוח, והוא צריך להיות. במחירים בבריטניה, משאבת חום ממקור קרקעי לבית יחיד עולה בערך פי שניים ל-kWh של חום מאשר גז, אפילו עם המענק, כמעט לגמרי בגלל ההתקנה. עלות הפעלתו כבר נמוכה יותר. התמונה משתנה כאשר:
- חשמל זול יותר ביחס לגז, כמו בשוודיה, נורווגיה וצרפת, או עם תעריף זמן השימוש.
- הלולאה הקרקעית נמשכת יותר מ-20 שנים. בור מותקן היטב צפוי לשרוד מספר משאבות חום; אם הוא מתפשט על פני 50 שנים במקום 20, העלות השנתי של הלולאה יורדת בכמעט רבע.
- בניינים רבים חולקים שדה קידוח אחד, לחתוך את העיצוב, גיוס ועלות הקידוח לכל בית, ולתת משקלים קירור להטעין מחדש את הקרקע.
- האלטרנטיבה היא שמן, גז או חימום חשמלי ישיר., שעולה יותר מבנזין.
- הבניין צריך קירור כמו גם חימום, אשר אותה מערכת מספקת בעלות נוספת מועטה.
איפה זה יכול לנצח, ואיפה זה לא יכול
הוא יכול לנצח:
- קמפוסים, בתי חולים, משרדים ופרויקטים חדשים., שם שדה קידוח אחד משרת בניינים רבים ושתיהן חימום וקירור נחוצים.
- בתים וחוות מחוץ לרשת הגז. מחליף שמן או LPG.
- אקלים קר., שם משאבות חום מקור אוויר נלחמים בשבועות הקרים ביותר והקרקע שומרת על הטמפרטורה שלה.
- רחובות בונים מחדש את רשת הגז שלהם. רשתות תרמו-אנרגטיות, כמו זו של פרמינג’הם, יכולות להחליף צינורות גז מזדקנים בלולאות מים משותפות.
- בניינים חדשים, שם חורים יכולים להיות מוקצים לפני היסודות והחימום מתחת לרצפה שומר על טמפרטורת הזרם נמוכה.

הוא לא יכול לנצח:
- בתי קיימת בודדים שבהם הגז זול והחשמל יקר, כפי שטבלה העלות מראה, אלא אם כן מחיר ההתקנה יורד באופן חמור.
- צפופים, בלוקים ישנים של העיר עם אין מקום לקדוח.
- בניינים בעלי בידוד גרוע עם מחממים קטניםעד שהבניין ישתפר.
- כמשאב חשמל. הוא משתמש בחשמל; הוא לא יוצר אותו.
מה שהוכחה, סביר ושערתי
מוכיח: גבול קרנו והחשיבות של עלייה בטמפרטורה נמוכה; טמפרטורות קרקע יציבות; מדדים שנתי בשטח SPFs בסביבות 4 עבור מערכות מקור קרקעית מעוצבת היטב; עשורים של פעילות אמינה בשוודיה, שווייץ, גרמניה וצפון אמריקה; קמפוס בקנה מידה של מערכות להחליף פחם וגז.

סבירים: רשתות תרמיות בבעלות השירותים שהופכות את מקור החום הקרקעי לאפשרי עבור רחובות רגילים; קידוח זול יותר באמצעות ציוד טוב יותר, עיצובים סטנדרטיים וקנה מידה; שדות קדחים שאוספים חום קיץ לשימוש בחורף.
ספקולטיבי: עלות התקנתם קרובה לעלות של תנור גז לבתים בודדים; משאבות חום עולות בהרבה על 60% מגבול קרנו בשדה; בור עמוק (500 מ’ ומעלה) הופך להיות זול מספיק לשימוש בעיר דחוסה.
שאלות מחקר פתוחות
- קידוח זול יותר. קידוח יכול להיות העלות הגדולה ביותר של מערכת מקור קרקעית. כלי עבודה מהירים יותר, מערכות צפופות רדודות יותר, ערימות אנרגיה ביסודות וקידוח אופקיים לכיוונים שונים, כולם זקוקים למידע על העלות האמיתית.
- תכנון רשת. כיצד לגודל מעגלים משותפים ושדות קידוח כך שהחימום והקירור יהיו בשיווי משקל לאורך עשורים, ולמי הם צריכים להיות בבעלותו.
- ביצועים אמיתיים בקנה מידה. ניטור עצמאי של רשתות כמו זו של פרמינג’ם: SPF שנתי, אנרגיית משאבה, מגמות טמפרטורת הקרקע וחשבונות לקוחות.
- Low-GWP refrigerants. משאבות חום פרופאן ו-CO2 עם יעילות גבוהה והתקנה בטוחה בתוך מבנים.
- אפקטים של רשת. כיצד מיליוני משאבות חום משנות את הביקוש לשיאי חורף, ואיך מערכות מקור קרקעיות מפחיתות אותו בהשוואה למקור אוויר.
- תיקון מסלולים. ההזמנה הזולה ביותר של בידוד, שיפורים רדיאטור ומשאבות חום עבור סוגים שונים של בית.

מה אב טיפוס עובד צריך
משאבות החום הן בוגרות; הרעיונות השימושיים הם בלולאות קרקע זולות יותר, רשתות משותפות ובקרה חכמה יותר. מודל עובד צריך לספק חום ממוחשב, עם חשמל ממוחשב שנכנס וחום הנפלט.
| שלב | עבודה | החלטה היא מאפשרת | עלות גסה | זמן |
|---|---|---|---|---|
| 1. מחקר שולחן | ביקוש לחום של בניינים אמיתיים, נתוני קרקע ממחקרים גאולוגיים, עיצוב מעגל עם תוכנה סטנדרטית, הצעות מחיר מקדחים | האם הרעיון זול יותר לקילווואט מאשר קידוח כיום? | $5k to $20 אלף. | 2 עד 3 חודשים |

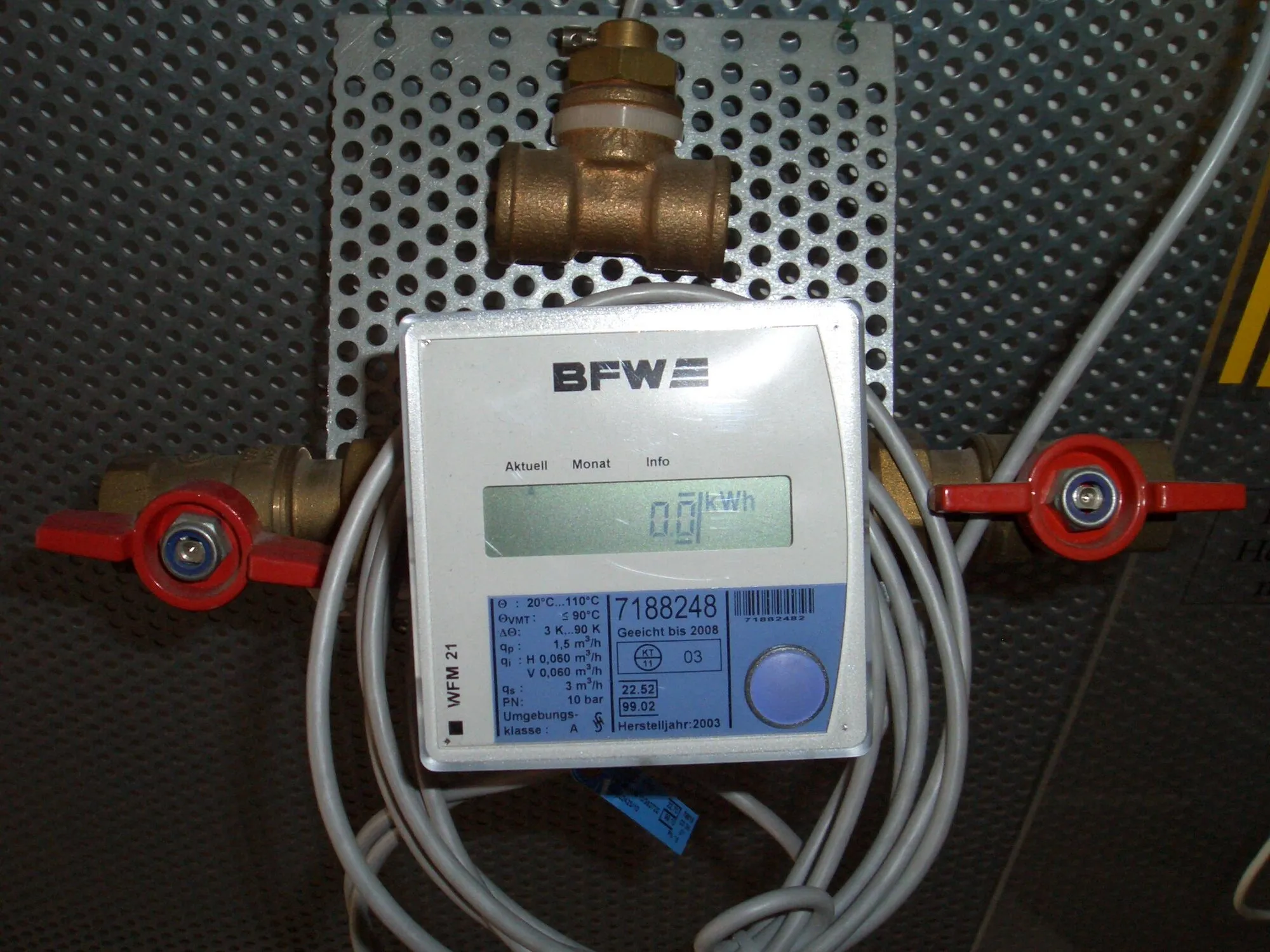

| 2. לולאת בדיקה | בור אחד או תכנון חדש של מחליף קרקע עם בדיקת תגובה תרמית, משאבת חום קטנה, מטר חום וחשמל, חיישני טמפרטורת קרקע. | מודדים חום למטר ו-SPF במשך החורף | $30k to $80k | 6 עד 12 חודשים |
| 3. טייס רחוב | 5 עד 20 בניינים בלולאה משותפת, שנה של נתוני מדידה, חשבונות לקוחות | העלות האמיתית לכל בית ולכל קילו-ואט-שעה של חום | $0.5M to $3M. | 18 עד 24 חודשים |

מי אנחנו צריכים
- גאולוגים והידרו-גאולוגים לקרוא את הקרקע ולמודל שדות קידוח.
- קבלני קידוח מוכנים לבדוק שיטות חדשות ולשתף עלויות אמיתיות.
- מהנדסי משאבת חום והזנה ומיזוג אוויר. לתכנון, הפעלה ופיקוח.
- מתוכנני אנרגיה ושירותים במחוז לרשתות משותפות ולמודלים של בעלות.
- מומחים לפיזיקת בנייה לרצף התאמה מחודשת ולפלטות בטמפרטורה נמוכה.
- כלכלנים ומעצבי תעריפים להעלות את מחירי החום באופן הוגן ולתת פרס על גמישות.
יש לך רעיון טוב יותר?
לחלק מחברי הקרן עשויים להיות קשרים שיוכלו לשמוע את הרעיון של רעיון חזק בנושא אנרגיה. כדי להציג רעיון, צריך מודל עובד, אמיתי שמפיק באמת חשמלעבור רעיון של חום כמו זה, זה אומר מודל שמספק חום מודד, עם תפוקה שלו ושימוש בחשמל שלו נרשמים על מכשירים, לא טענה. גם רעיונות על נייר נראים טוב: אם הפיזיקה והמספרים מוצקים, אנחנו יכולים לפרסם אותם כאן באתר. אבל גיוס הון ללא מודל עובד הוא מאוד קשה, ושום דבר כאן הוא הבטחה של מימון, תזרים מזומנים או הצגות.
שלחו את הרעיון שלכם דרך טופס תרומה עם הבעיה שהוא פותר, בדיקת הפיזיקה, עלות גסה ל-kWh של חום, והמבחן הזול ביותר שיכול להוכיח שזה לא נכון. אם יש לך מודל עובד, כולל את התוצאות המדודות שלו ואיך מדדת אותו. דף sources of energy משווה בין זה לבין אלטרנטיבות אחרות על הרדאר של הרעיונות.
מקורות
- ויקיפדיה. אוניברסיטת בול סטייט.מערכת גיאותרמית הושלמה ב-2017.
- IEA (2022). עתיד משאבות החום.
- ראובן לוי. אתר האינטרנט הרשמי של מכון וינגייט למחקר בבנייה ובטכנולוגיה.
- ויקיפדיה. משאבת חום תת-קרקעיתעומק הבור, טמפרטורת הקרקע והשיפוע הגאולוגי.
- Department for Energy Security and Net Zero (2026). Boiler Upgrade Scheme statistics, April 2026, tables Q1.1A and 1.1.
- Ofgem (2026). מחיר האנרגיה, שערי יחידות, 1 באוקטובר עד 31 בדצמבר 2026.
- PBS NewsHour (2025). ברית בלתי צפויה בונה רשת אנרגיה גיאותרמית נקי יותר בקהילה של מסצ’וסטס.
- מחלקת האנרגיה של ארצות הברית. Geothermal heat pump case study: Colorado Mesa University.
- ראו: בן-גוריון, א., בן-גוריון, מ’, בן-גוריון, י’, בן-גוריון, מ’, בן-גוריון, י’. (2019). 5. התפתחות המערכת החינוכית והחינוכית בארץ: מבחן למודעות למצב הנוכחי. אנרגיה מתחדשת וסביבתית, 104, 504-522..
- ראו: סטפל, א., ברט, ד., ברנדון, נ. והוקס, א. (2012). ביקורת על משאבות חום ביתיות. אנרגיה ומדעי הסביבה 5, 9291.
- Lazard (June 2026). עלות האנרגיה המותאמת, גרסה 19.
- Local Solar System קרן. המודל הפתוח של קיר המסנן: מדד הביקורת הסולארי על הגג הוא 0.19 דולר לקילו-ואט-שעה.
- ראו: קפלן, א., ו-א. (1965). טמפרטורת כדור הארץ והתפשטותה התרמית בתחנות נבחרות בארצות הברית. National Bureau of Standards Report 8972.
- ויקיפדיה. קירור תרמו-קירור: האידוי, לחץ, מעבה ושסתום הרחבה.

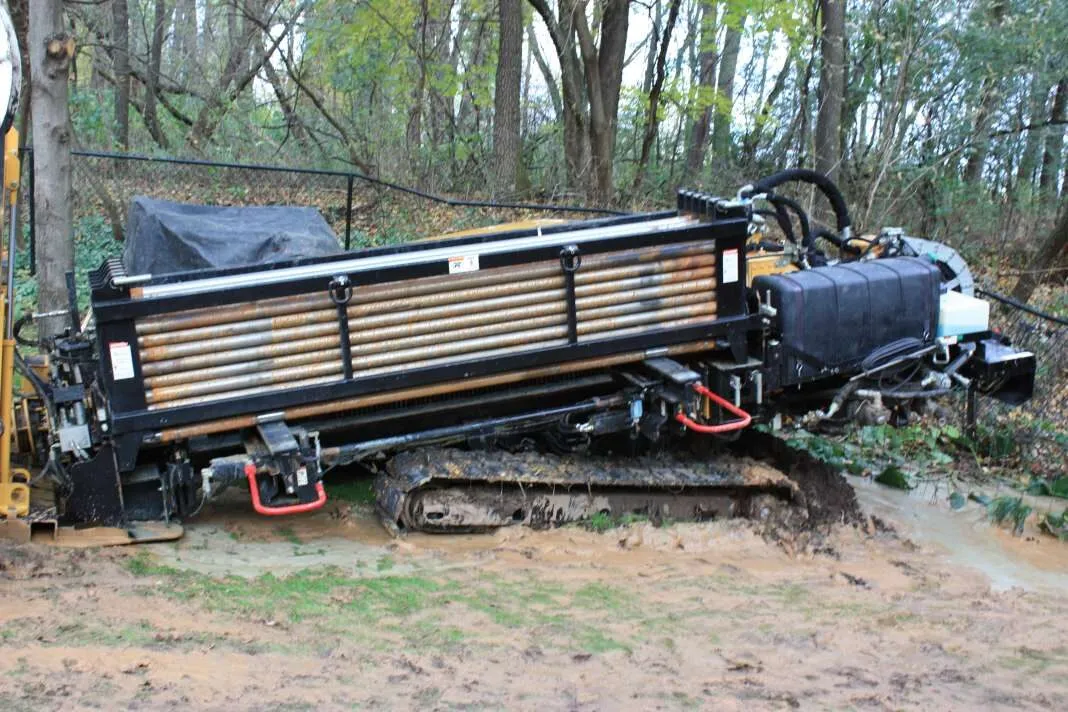

- ויקיפדיה. התקדמות כיוונית: קידוח ללא חפירה בקשת רדודה.
