אנרגיה הידרואלקטרית קטנה ואנרגיה הידרואלקטרית בצינורות
מים שזורמים במורד הר הוא הכוח המכני הוותיק ביותר שיש, טורבינה קטנה בזרימה הימנית, סכר או מערכת מים מספקת חשמל יום ולילה במשך עשורים, התעלומה היא שלרוב המקומות יש הרבה פחות מזה ממה שאנשים מצפים, ומשוואה אחת אומרת לך כמה.
Ian S, via geograph.org.uk and Wikimedia Commons (CC BY-SA 2.0)
לפני קיטור, טחנות לאורך כל נהר הפכו את המים לעבודת יד. רבים מהסכר והתעלות שלהם עדיין שם. אנרגיה הידרואלקטרית היא עדיין המקור הגדול ביותר של חשמל מתחדש על כדור הארץ, בערך 15% מהחשמל העולמי בשנת 2023, בעיקר מסכרים גדולים (אנרגיה הידרואלקטרית). דף זה עוסק בקצה השני של הגל: טורבינות של כמה קילוואטים עד כמה מגה-וואט בנהרות, סכרים ישנים של מפעלי תעשייה, תעלות השקיה, והצינורות שמספקים מי שתייה לערים.
כמו על שלנו אתר האינטרנט הרשמי של אבן חןאנחנו מתחילים עם הפיזיקה, ואז מסתכלים על מה תכניות אמיתיות מודדות ומה הם עולה לעומת אבן הדרך שלנו, לוח סולארי על הגג בסביבות $0.19 לקילו-וואט-שעה. הגרסה הקצרנית: **הידרו קטן הוא מוכיח, ארוך טווח ועובד בלילה, ואתר טוב יכול להביס סולארי גג בנוחות. אבל הכוח הוא פשוט זמנים של זרימה יורדים, רוב הנהר והצינורות מספקים רק כמה קילוואטים, והעלות הקבועה של הרשות, עבודות אזרחיות והגנה על דגים צוללת תוכניות קטנות רבות. הידרו-צינור בתוך הצינור הוא הגיוני רק שם לחץ מושלך בכל מקרה. **
מה זה?
“הידרו קטן” מכסה מגוון של מכונות, בדרך כלל מסווגות לפי גודל: קטנות עד כ-10 מגה וואט, מיני מתחת ל-1 מגה וואט או 500 קילוואט תלוי במדינה, מיקרו מתחת ל-100 קילוואט ו-פיקו מתחת ל-5 עד 10 קילוואט (הידרו קטן; מיקרו הידרו). כמעט כל זה הוא נהר-הזרימה: במקום מאגר, סכר נמוך מפנה חלק מהנהר דרך טורבינה ומחזיר אותו למטה בזרם.

בתוך צינור או תעלת הידרו שמים טורבינות בתוך תשתית מים שכבר קיימת: קווי מים שזורמים במעלה ההר מאגר, השסתומים שעושים לחץ לפני שהמים מגיעים לבתים, תעלות השקיה עם טיפות, והשפכים של עבודות הטיפול. אין סכר חדש ולא חציית נהר חדשה, וזו הסיבה שהארצות הברית פטרה פרויקטים של צינורות עד 5 מגה-וואט מרישוי פדרלי בשנת 2013.
איך זה עובד
המשוואה היחידה. טורבינה הידראולית הופכת את האנרגיה הפוטנציאלית של מים נופלים לחשמל. הכח הוא P = ρ × g × Q × H × η, כאשר ρ היא צפיפות המים (1,000 ק”ג למטר מעוקב), g היא כוח הכבידה (9.81 מ”ס רבוע), Q הוא זרימת המים במטרים מעוקבים לשנייה, H הוא גובה הנפילה של המים במטרים, ו-η הוא יעילות הטורבינה, הגנרטור והצינורות יחד. ברור: כל מטר מעוקב של שנייה שנפלת על מטר אחד נושאת 9.81 קילוואט. טורבינות גדולות ממיר מעל 90% ממנו; קטנים בדרך כלל 50 עד 85% (Micro hydro).

Head and flow trade places. נהר הררי עם זרימה קטנה ועם טיפת מפל של 100 m יכול להעביר את אותה הכוח כמו נהר במישור עם פי מאה יותר זרימה על פני סכר של 1 m. הטורבינה עוקבת אחר האתר:

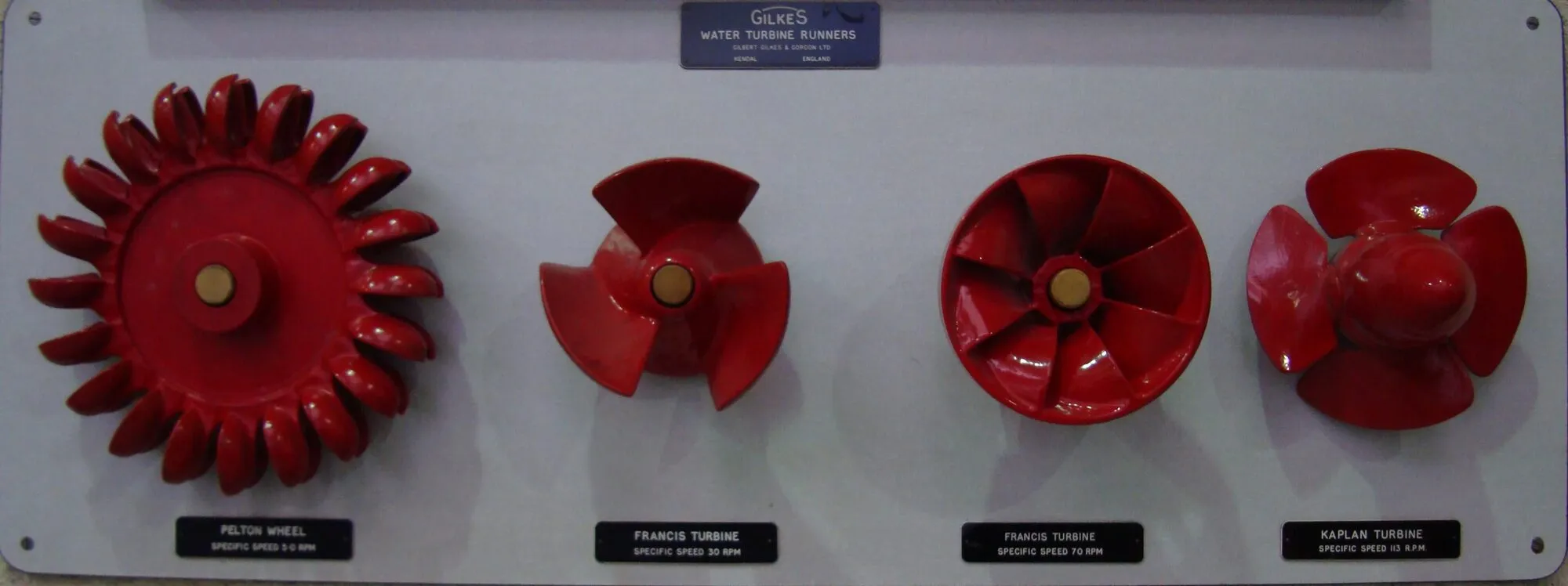

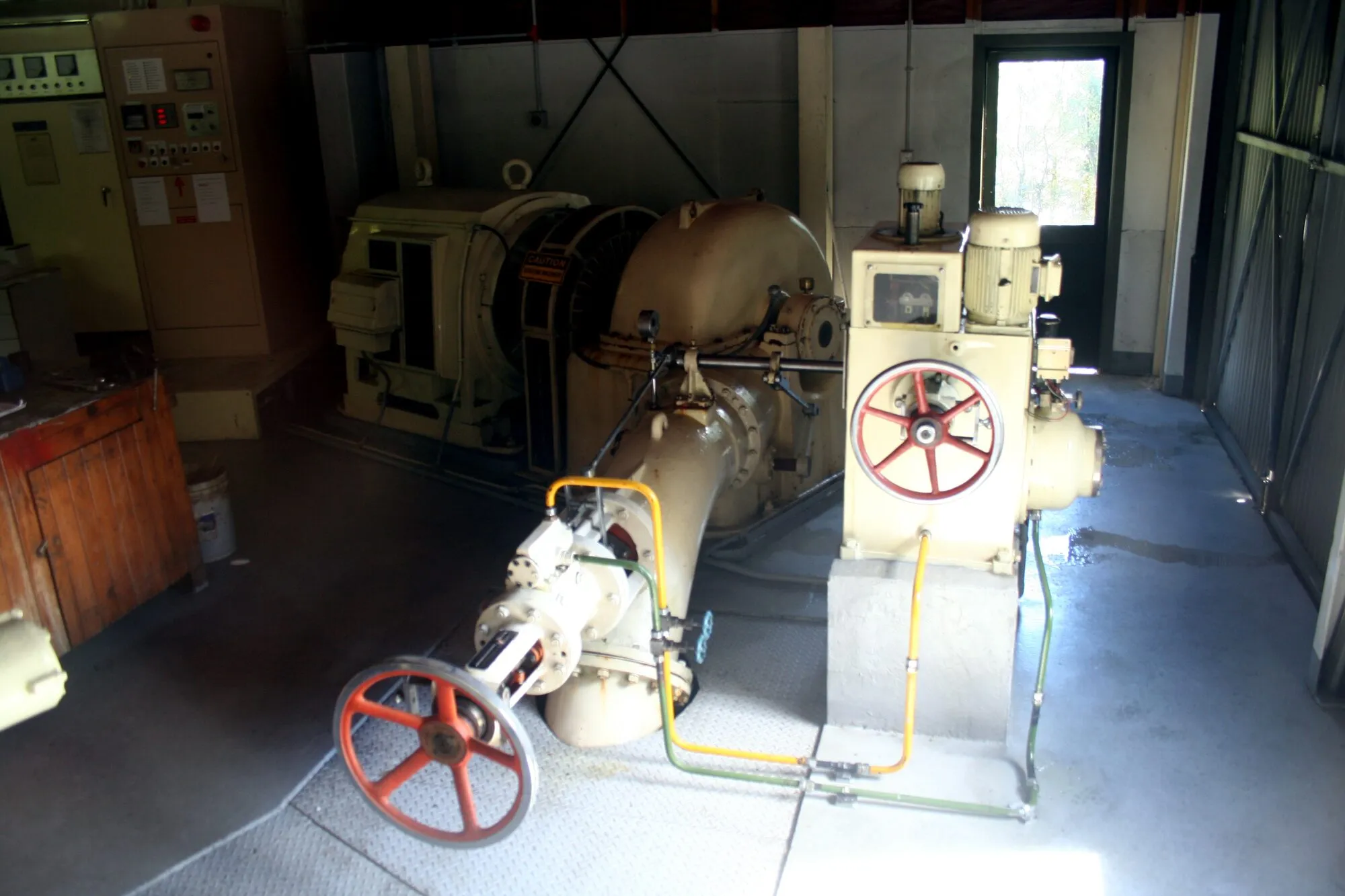

- ראש גבוה, זרימה נמוכה (עשרות עד מאות מטרים): גלגלי פלטון וטורגו, שנפגעו על ידי סילוני מים.
- ראש בינוני: פרנסיס וטורבינות זרימה חצי-משולשת.

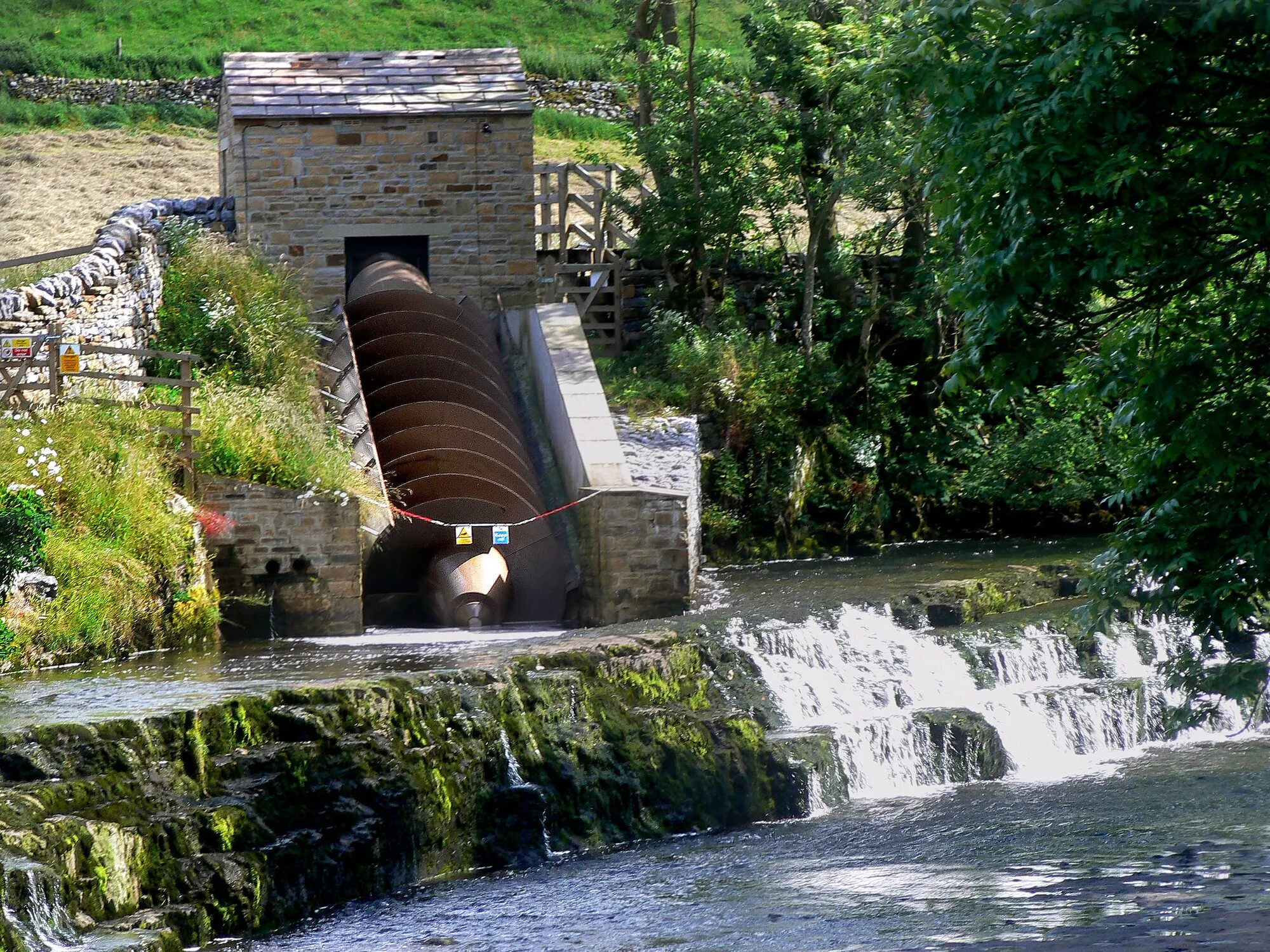

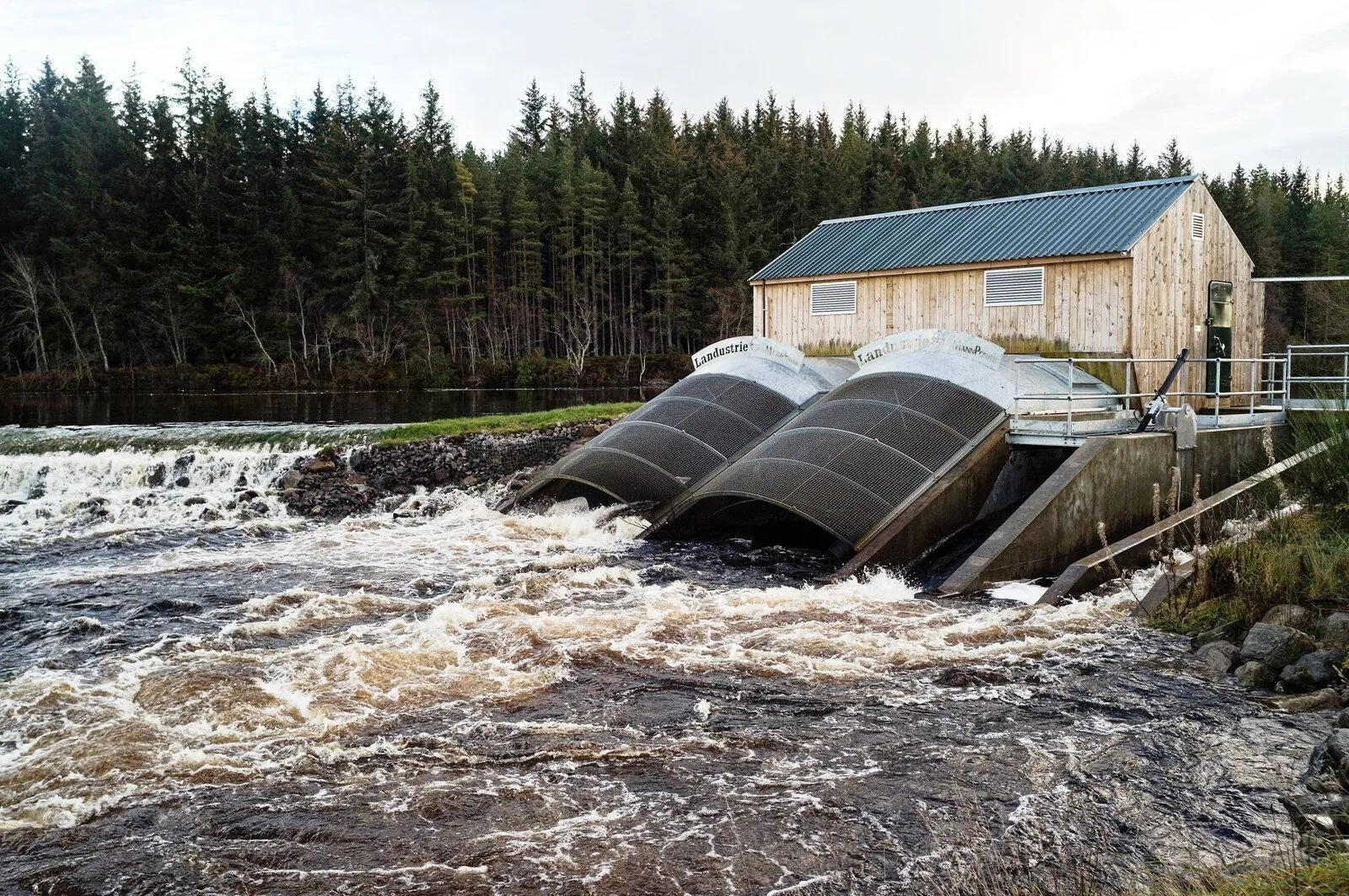

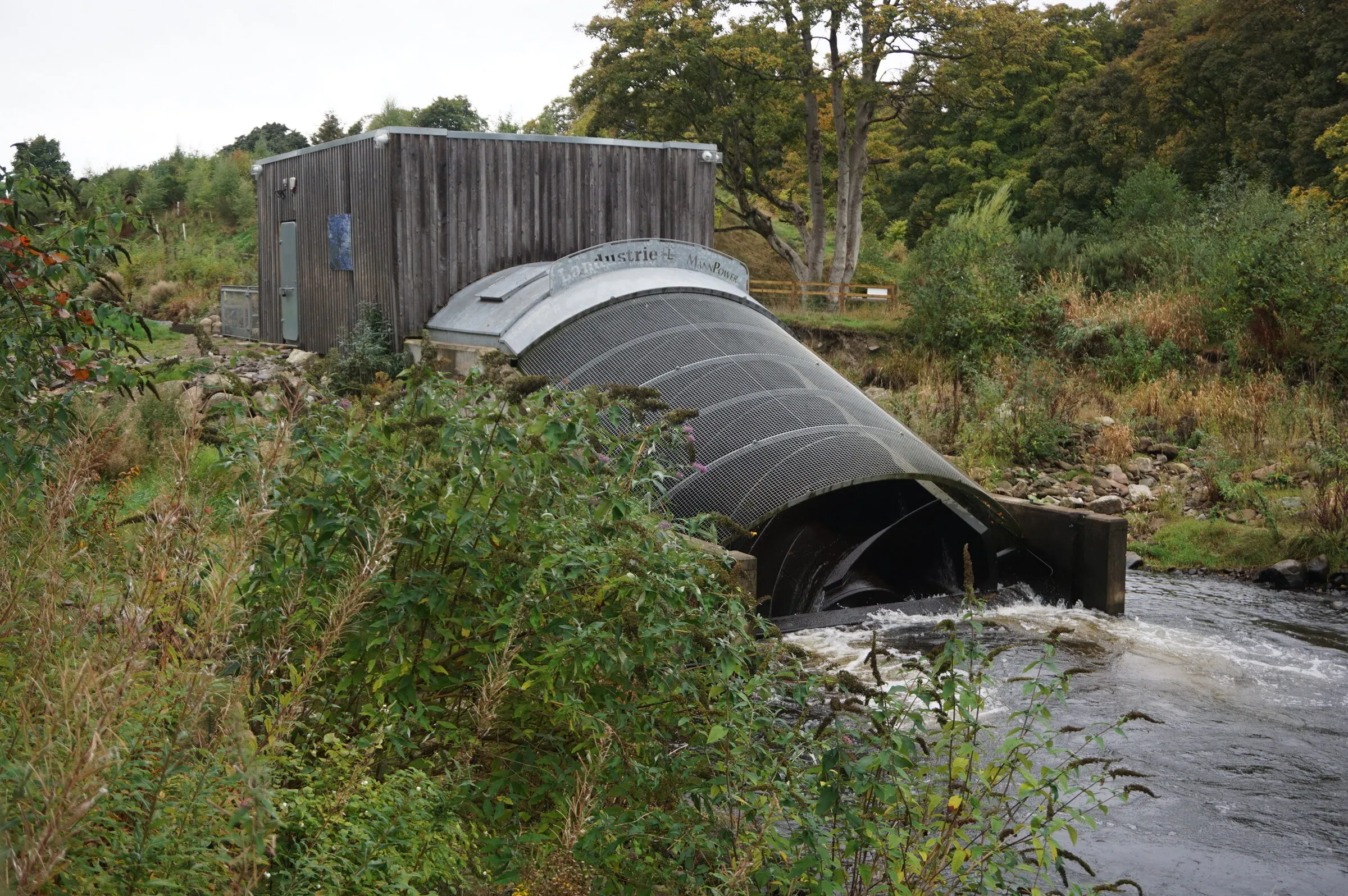

- ראש נמוך, זרימה גבוהה (1 עד 10 מ’): מדחפים של קפלאן ו ברגים של ארכימדס, אשר מסתובבים לאט, עוברים חפצים ועדיפים על דגים.

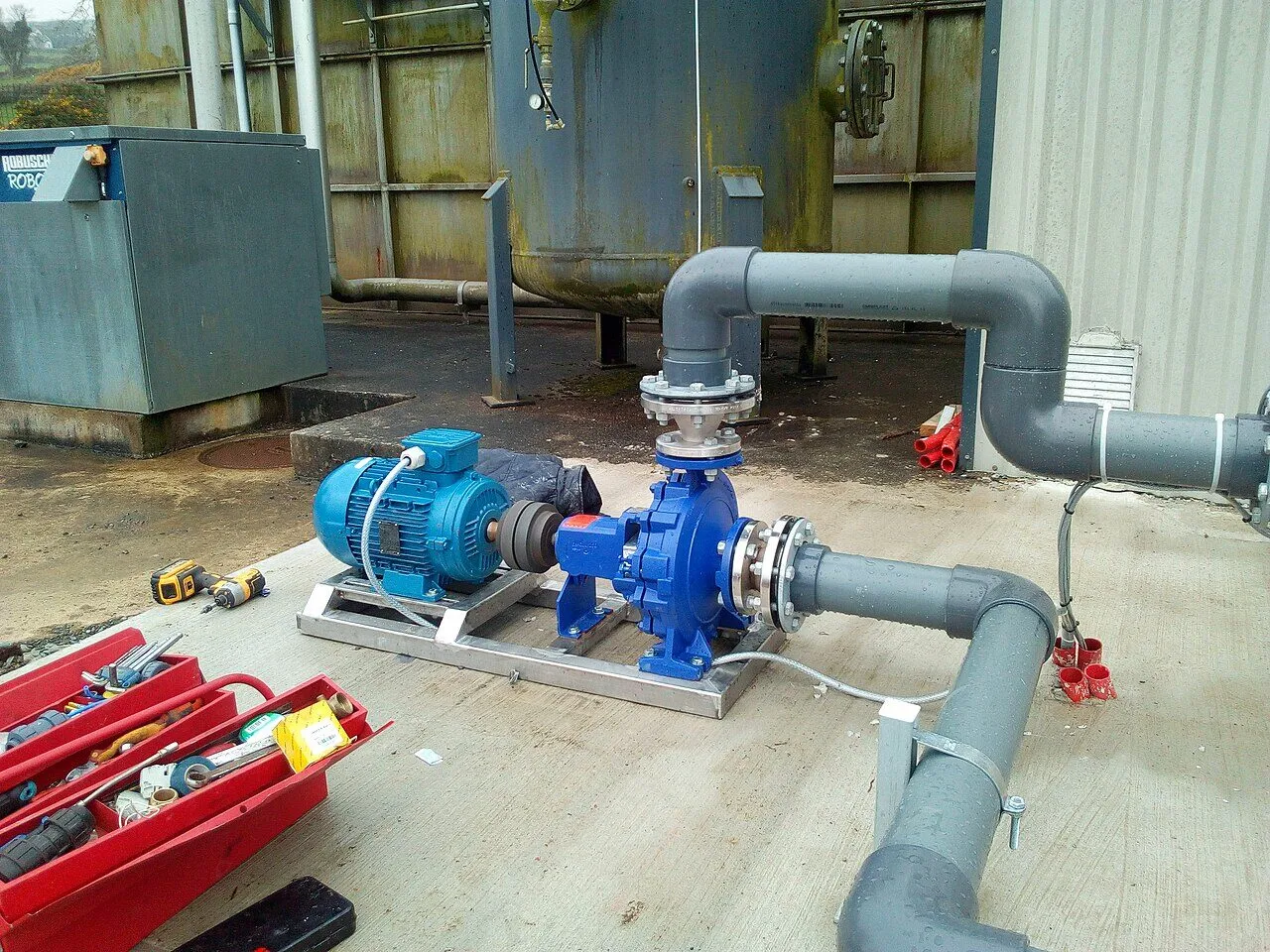

- **בצינורות.**טורבינות מיוחדות בקו, או משאבות סטנדרטיות עובדות אחורה כמו טורבינות, אפשרות זולה המשמשת באופן נרחב.
לחץ הוא גובה. בצינור, הגובה מופיע כלחץ: בר אחד שווה ל-10.2 מטר של גובה. זה המפתח למערכת הידרואלקטרית בצינור. ערים שומרות על רשתות המים בלחץ של כמה סנטימטרים; כשהרשת עוברת מתחת לפני הקרקע, הלחץ יהיה גבוה מדי עבור בתים, אז שסתום להפחתת לחץ. זורקת את העודף החוצה כחום ורעש. טורבינה במקום השסתום הזה מחזירה אותו. דוגמה של “שסתום במערכת מים”, 0.3 מטרים מעוקבים לשניה בלחץ של 3 בר, היא בערך 60 קילוואט שבדרך אחרת אבודה.
אין ארוחת צהריים בחינם בצינור. טורבינה יכולה רק לקחת לחץ שאיננו נחוץ במורד הזרם. לשים אחד בצינור שצריך את כל הלחץ שלו פשוט גונב אותו מלקוחות או גורם למשאבות לעבוד קשה יותר, מה שעולה יותר חשמל מהטורבינה עושה. לכן, אתרים טובים בתוך הצינור הם ספציפיים: רשתות כבידה עם לחץ עודף, זרם גדול מספיק ושימוש יציב. קריטריונים של מפתח אחד היו צינורות בקוטר 0.6 עד 2.4 מטרים, מהירות זרימת מים של 0.9 עד 3.7 מטר לשנייה ולפחות 5 psi (0.34 bar) לחץ עודף (Lucid Energy, archived).

הגורם ליכולת הזרימה בא מהנהר. נהרות עולים ונפלים עם העונות, והתוכנית חייבת להשאיר מספיק מים בנהר לדגים ולכל דבר אחר. מפעל קטן של זרימת נהר בדרך כלל מוגדר כך שישתמש בזרם הקיים לחלק טוב מהשנה; הברזל של 50 קילוואט של סטל פועל ב-38% מהכמות, ונסגר בזמן תקופות יבשות כדי לשמור על זרימה של מים דרך מעבר הדגים שלו.
הגבולות: תיאורטיים ומעשיים
פיזיקה. האנרגיה היא רק גדולה כמו הזרם פעמים טיפת. נהר גן עם 10 ליטר לשניה נופל מ-5 מטרים נותן בערך 0.3 קילוואט, מספיק לאורות ולמקרר אבל לא לחימום בית. שסתום מים טיפוסי נותן עשרות קילוואט. זהו קנה המידה הכנות של רוב האתרים הקטנים: קילוואט, לא מגה-וואט.
עלויות קבועות. תוכנית של 20 קילוואט זקוקה כמעט לאותם סקרים, מחקרים סביבתיים, רשיונות, הגנה על דגים, חיבור לרשת ועבודה משפטית כמו תוכנית של 500 קילוואט. עלויות אלה לא מתכווצות עם הגודל, כך שהתוכניות הקטנות ביותר הן לעיתים קרובות היקר ביותר ל-kWh.

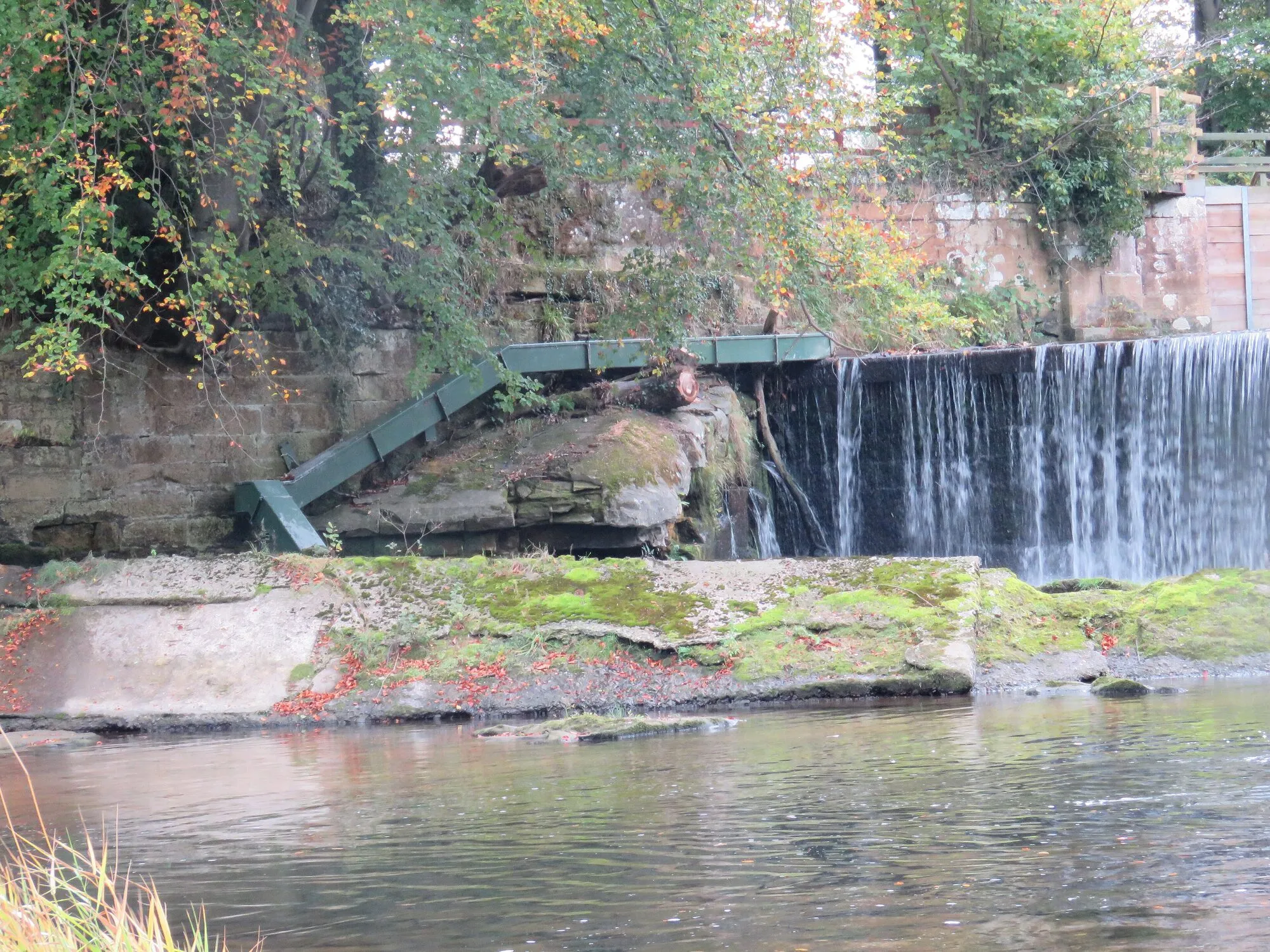

סביבה. סכר חוסם את נדידת הדגים, וטאורינות יכולות לפגוע בדגים. אפילו עם סולם דגים, המפעילים הקהילתיים בסטל דיווחו על פחות סלמון שעובר מעלה בזרם והחשידו רעש מהברג (Settle Hydro). מדינות רבות לא דורש הערכה סביבתית מלאה עבור תוכניות קטנות, מה שהביא למפעלים ממוקמים בצורה גרועה באזורים מסוימים (Small Hydro). פרויקט טוב משאיר מספיק מים בנהר, מעביר דגים לשני הכיוונים, ומנוהל.

בטיחות במים. טורבינות בתוך מים לשתייה מגע מים אנשים שותים. הם חייבים להיות מאושרים למגע עם מים לשתייה, לא צריכים לתת אוויר או מזהמים להיכנס, וחייבים להכשל בבטחה, כך ששירות לא יעשה ניסויים עם הרשת שלו בקלות.

פרויקטים אמיתיים, נמדדים
| פרויקט | איפה | סוג וגודל | מה מודד או מדווח |
|---|---|---|---|

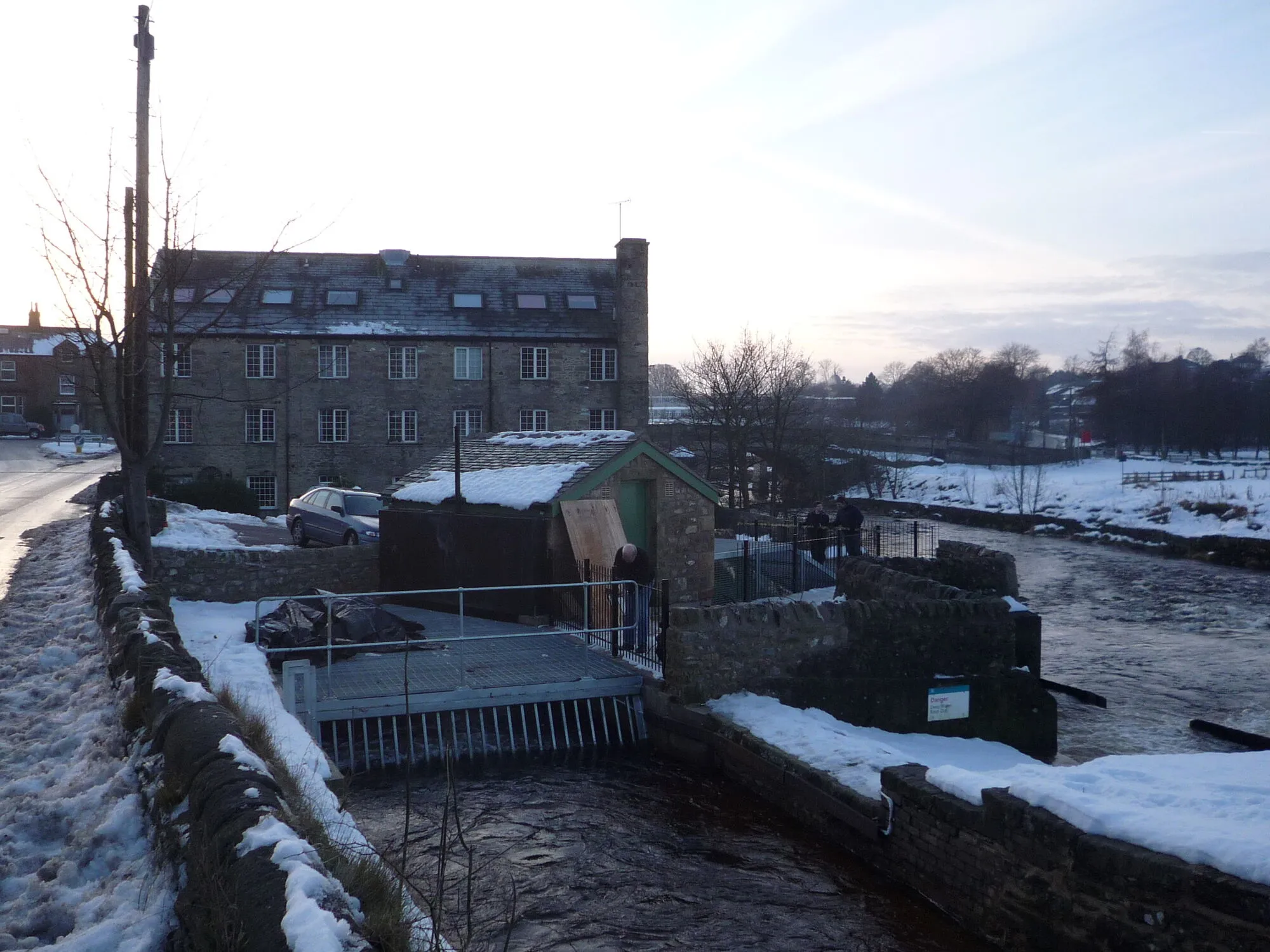

| סדר את ההידרו. | נהר ריבל, צפון יורקשייר, אנגליה | בורג ארכימדס על סכר טחנה, 50 קילוואט. | נוצר מאז נובמבר 2009; בערך 165 MWh לשנה (38% גורם קיבולת); £410,000 raised through community shares; operators report fewer salmon upstream and suspect screw noise (Settle Hydro) |

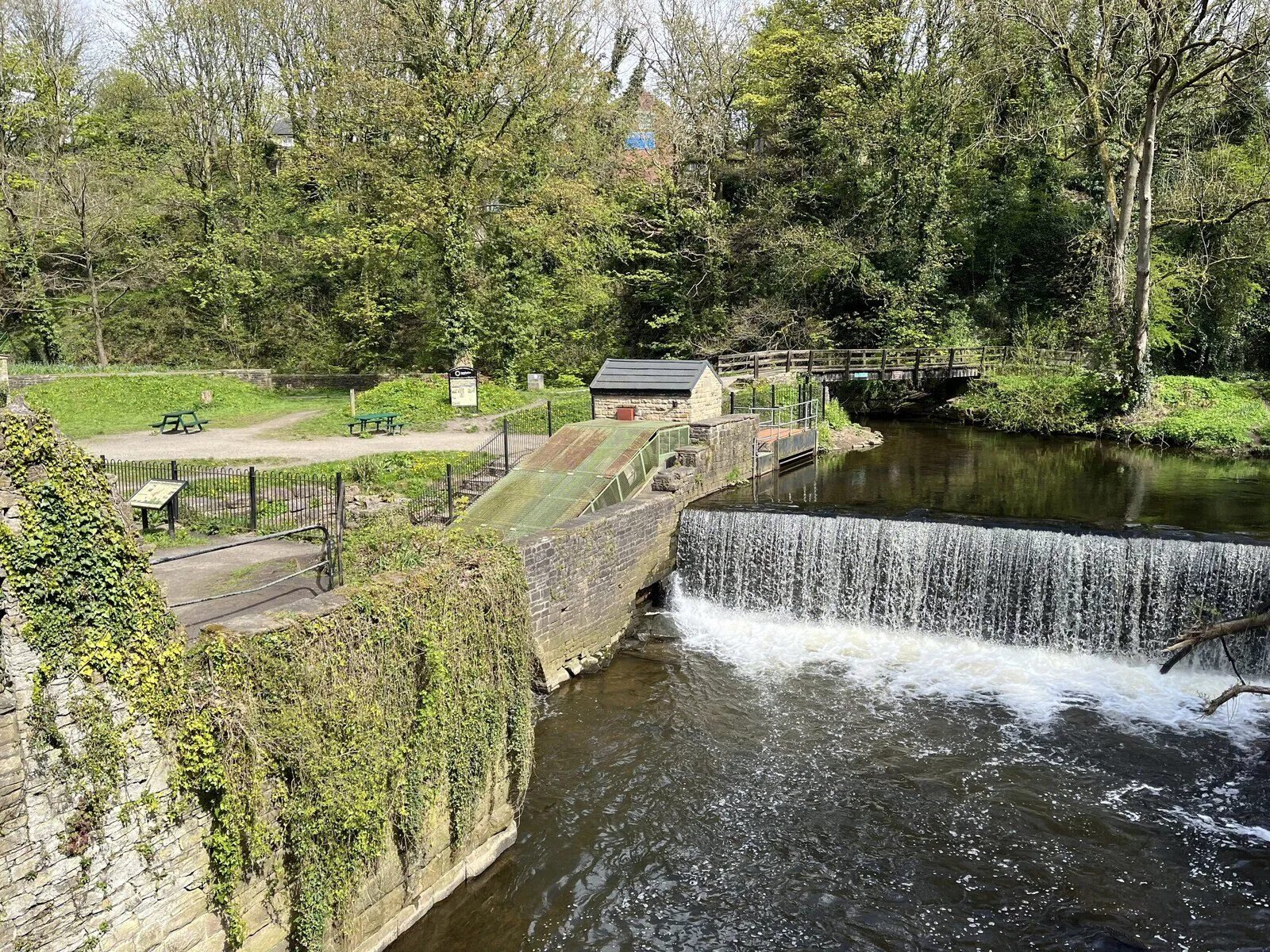

| טורס הידרואלקטרית | נהר גוייט, ניו מילס, אנגליה | ברזל ארכימדס, קוטר 2.4 מטרים, עד 63 קילוואט | תוכנית ההידרו הראשונה בבעלות הקהילה בבריטניה, שהועברה בספטמבר 2008; £100,000 שגייסו מ-200 חברי הקהילה (Torrs Hydro) |
| אתר האינטרנט הרשמי של פורטלנד | פורטלנד, אורגון, ארצות הברית | טורבינות בתוך קו גדול של מים המזינים את הכבידה | המערכת הותקנה בצינורות המים של העיר והחלה לייצר חשמל בתחילת 2015 (מחלקת האנרגיה של אורגון; חדשות על אנרגיית אור, ארכיון 2015). לא מצאנו כל רשום של תפוקה שנתית מדודה, ובשנת 2022 דומיין האינטרנט של המפתח הוצע למכירה (דף בארכיון). |
| אתר האינטרנט הרשמי של אזור צפון | ליד מדרס, אורגון, ארצות הברית | מערכת הידרו על תעלה להשקיה (אנרגיית נאטל) | אחד מפרויקטי הצינורות הפעילים המפורטים על ידי משרד האנרגיה של אורגון (Oregon Department of Energy) |
| חוק הוצאות ממשלתיות | United States | צינורות ותעלות | 236 פרויקטים של ערוצים אושרו על ידי הרגולטור הפדרלי עד שנת 2013 (אנרגיה הידרואלקטרית) |
| אתר הידרו-אנרגטי סיני קטן | סין הכפרית | בערך 45,000 צמחים קטנים | בשנת 2010, כ-160 TWh לשנה, רובם מספקים חשמל לכפרים שאין להם רשת (Small hydro) |
הלקח מפרויקטים אלה הוא עקבי. איפה שהראש, הזרימה והמבנה כבר קיימים, אנרגיה הידרואלקטרית קטנה פועלת במשך עשורים: סכר מפעלי המהפכה התעשייתית יוצר חשמל שוב. איפה שהמשאבים נדירים, התפוקה היא נמוכה לא משנה כמה חכמה הטורבינה. למערכת הידרו-אינ-פייפ בפרט הייתה עיתונות נלהבת ומעט מדידות פורסמו; הפיזיקה היא תקינה, אבל אתרים טובים הם ספציפיים והשוק נותר קטן.

כמה זה עולה
| מקור | מה זה? | מחיר |
|---|---|---|
| מיקרו הידרו, עלות התקנה טיפוסית | $1,000 to $5,000 לק”וו (מיקרו הידרואלקטרי) | |
| החישוב שלנו מהטווח הזה | 40 עד 60% מהיכולת, 20 שנים ב-7% אמיתי, תחזוקה של 3% מההשקעה לשנה (שיטת קיר המסנן) | $0.02 to $0.18 ל-kWh |
| סדר את ההידרו, החישוב שלנו | 410,000 לירות עבור 165 מגה-שעות בשנה, 20 עד 40 שנים ב7% אמיתי, 3% תחזוקה | בערך 0.26 ל-0.31 פאונד לקילווואט-שעה |
| נקודה מבט שלנו | גג סולארי על בניין, מודל קיר מסנן; Lazard 2026 commercial and community solar | $0.19 לקילו-ואט; $0.09 to $0.20 |
| לזאר (יוני 2026) | שירות חדש סולארי / רוח על החוף | $0.04 to $0.10 / $0.04 to $0.10 לקילו-ואט |
הטווח רחב כי יש אתרים. אתר טוב עם גג גבוה וקיבול קיים יכול לייצר חשמל בכמה סנט ל-kWh, הרבה מתחת לגג סולארי, ולהמשיך לעשות זאת במשך חמישים שנה. תוכנית קהילתית קטנה עם הגנה מלאה על דגים, כמו “סטל”, עולה יותר לקילו-ואט-שעה מאשר סולארית על גגות בהתבסס על ההנחות הסטנדרטיות שלנו; תוכניות כאלה בדרך כלל מוצדקות על ידי אורך חיים ארוך, בעלות מקומית, ייצור בלילה ובחורף, ומדדי תמיכה. עבור הידרו-צינור הצינור השאלה היא פשוטה יותר: האם יש עודף לחץ נהרס בשסתום היום? אם כן, ניתן לשקם אותו; אם לא, אין מה לשקם.

איפה זה יכול לנצח, ואיפה זה לא יכול
הוא יכול לנצח:
- אתר האינטרנט של מפעלים וטחנות, שם העבודות האזרחי היה משולם עבור מאה או שנתיים לפני.
- שירותים של מים עם רשתות כבידה, כניסות מיכלים ושסתומים להפחתת לחץ שזורקים את הלחץ כל שעה ביום.
- תעלות השקיה עם טיפות, והשפכים של עבודות טיפול במים פסולת.

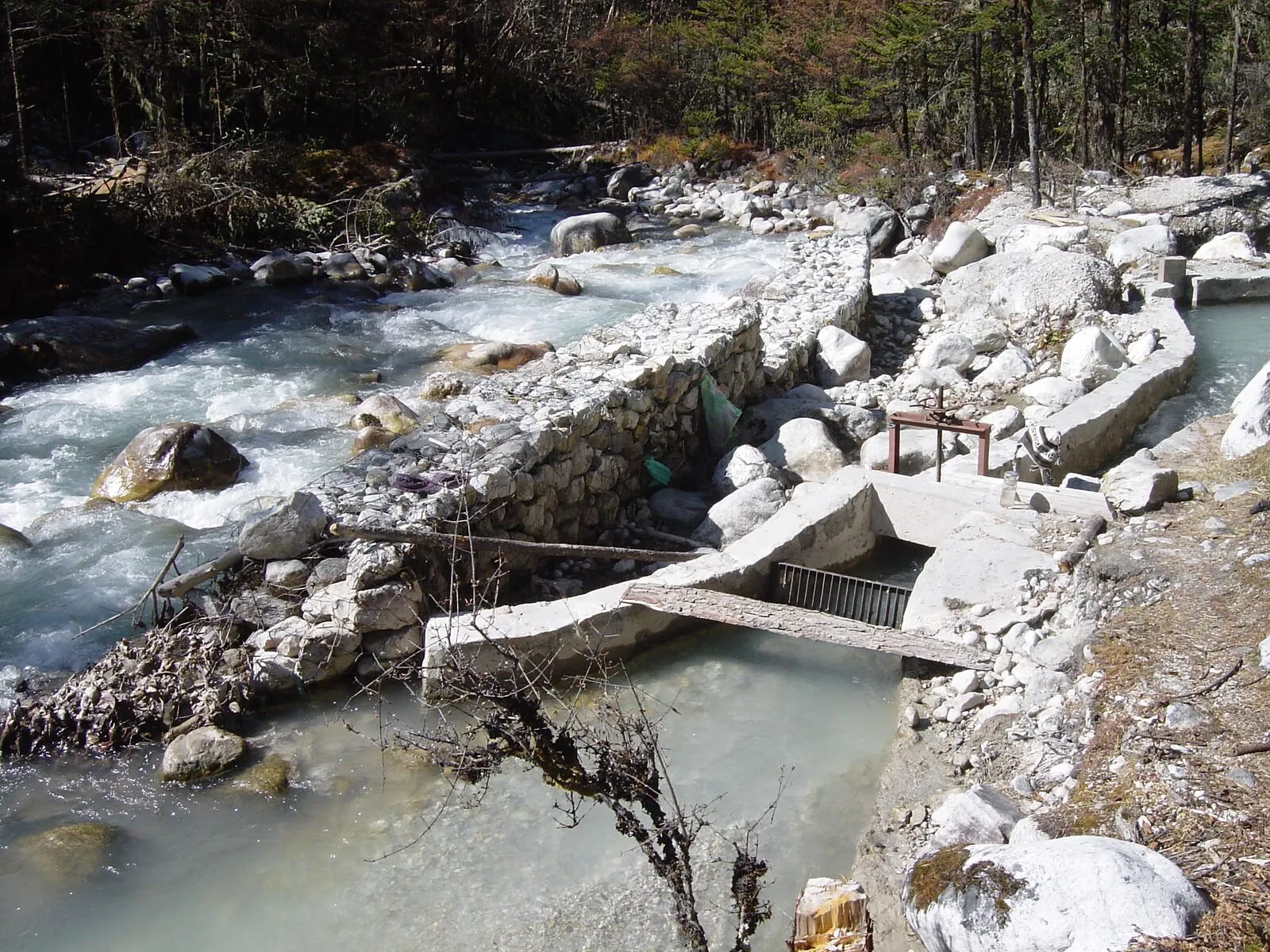

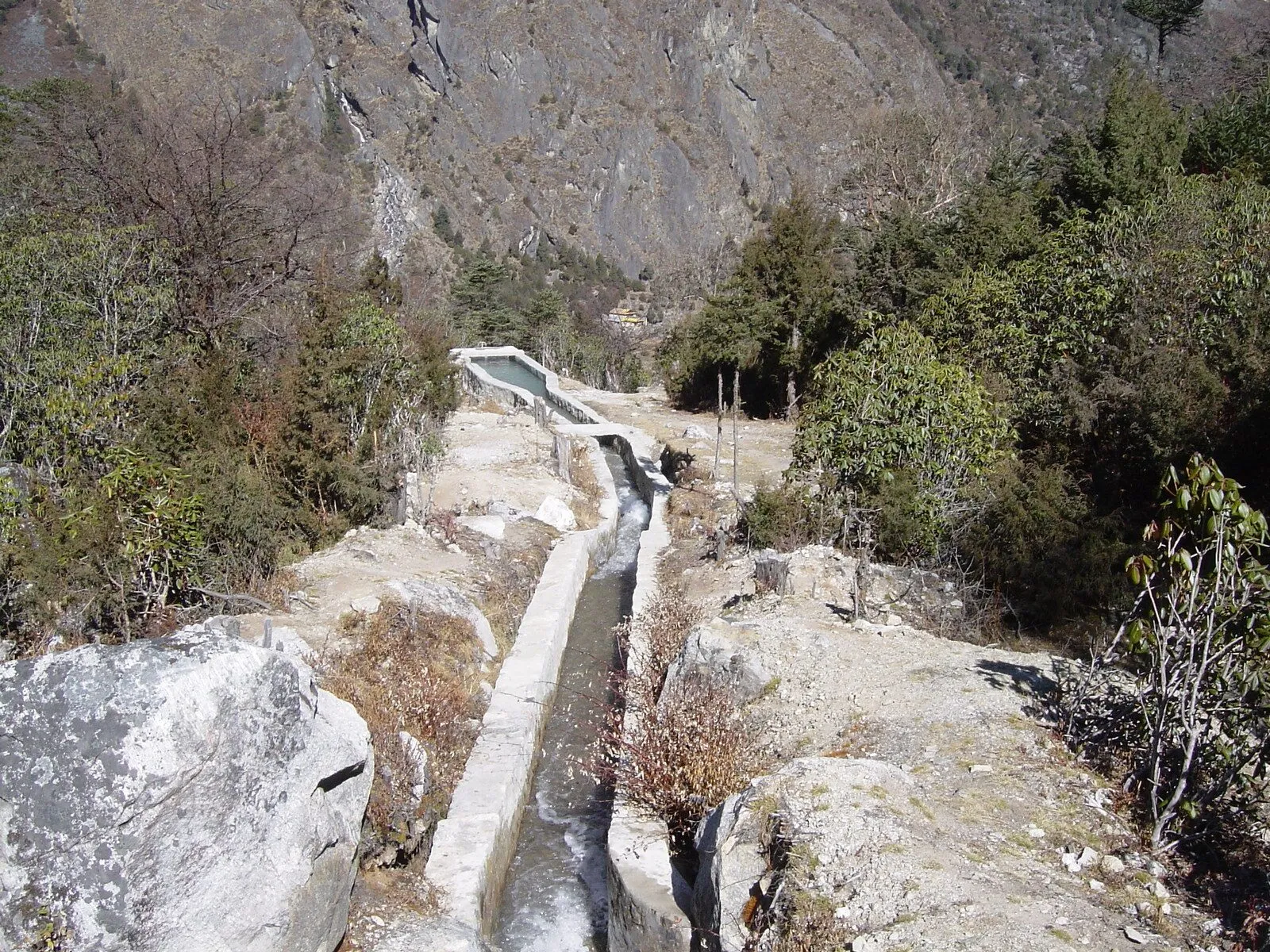

- כפרים הרריים מחוץ לרשת החשמל, שם מיקרו-הידרו מיני-רשת יכולה לספק חשמל יום ולילה בעלות נמוכה יותר מאשר דיזל.
- כוח לילה וחורף. במקומות שבהם לוחות סולאריים מייצרים מעט.
הוא לא יכול לנצח:
- בארץ שטוחה עם נהרות קטניםבלי ראש או זרימה אין כוח.
- בצינורות שצריכים את הלחץ שלהם, שם טורבינה רק משנה את חשבון האנרגיה ממטר אחד לשני.
- איפה סכר חדש יפגע בדגים בנהר שחשוב להם, אלא אם כן ניתן להימנע מהנזק ולהראות.
- בקנה מידה פיקו על הרשת, שם עלויות קבועות גמד את האנרגיה.

מה שהוכחה, סביר ושערתי
מוכיח: משוואת הכוח ההידרואלקטרי, יעילות הטורבינות, שתוכניות הידרו קטנות פועלות במשך עשורים עם עלויות פעילות נמוכות, שבורג ארכימדס וטורבינות קונבנציונליות פועלים על סכר ישן, שהבעלות הקהילתית יכולה לממן תוכניות קטנות, שמיזמי צינורות פועלים במערכות מים והשקיה.
סבירים: שלחברות מים רבות יש מספיק לחץ עודף בשסתומים ובמוצאי המאגרים עבור קילוואטים שימושיים בכל אתר; שמשאבות סטנדרטיות עובדות כטורבינות יכולות להוריד את העלות של תוכניות בתוך הצינור; שתוכניות חדשות ידידותיות לדגים יכולות להפחית נזק באתרים עם גובה נמוך.
ספקולטיבי: טורבינות בתוך צינורות בצינורות חלוקה רגילים ללא עודף לחץ (האנרגיה חייבת להגיע מאיזה שהוא מקום); תרומות לאומיות גדולות ממיקרו-הידרו במדינות עם מעט ראשים; טורבינות נהר “plug-in” זולות מאוד ללא העבודות האדמיניסטרטיביות והרשאות הרגילות.
שאלות מחקר פתוחות
- מיפוי לחץ עודף. כמה אנרגיה רשתות המים הרס בשסתומים היום, אתר אחר אתר, וכמה יציב הוא זה במהלך היום והשנה?
- שליטה. טורבינות שמחזיקות את הלחץ במורד הזרם באופן יציב כמו השסתום שהן מחליפות, אפילו כשהביקוש משתנה.
- דג. איזה עיצובים של טורבינות ומסכים מאפשרים לדגים לעבור בשני הכיוונים עם פציעות נמוכות, מודדות, לא נניח?
- עלות. תוכניות קטנות סטנדרטיות עם פחות עבודות אזרחיות מותאמות אישית, ורשיונות פשוטים יותר לאתר שכבר יש לו סכר.
- חום כמו גם כוח. נהרות ומקורות מים הם גם מקורות חום יציב עבור משאבות חום; האם תוכנית אחת יכולה לעשות את שניהם?

מה אב טיפוס עובד צריך
רעיון הידרו קטן הוא אחד מהקלים ביותר לבדוק בכנות, כי מים, צינורות ומדדים הם דברים של יום יומי. העלות המפורטת כאן היא הערכה גסה.
| הבמה | עבודה | מה זה מוכיח | עלות גסה | זמן |
|---|---|---|---|---|
| 1. מערכת שולחן | לולאת משאבה או מיכל ראשי עם זרם מודד (מדיד זרם) ולחץ (מדדים לפני ואחרי), טורבינה הנעה של בנק מטען דרך מד כוח רשום | יעילות נגד זרם וראש | $5k to $30 אלף. | 1 עד 3 חודשים |
| 2.ניסוי באתר אמיתי | יחידה של 1 עד 20 קילוואט על נהר, צינור חווה או שסתום מעבר של חברת חשמל, עם הגנה על איכות המים היכן שנחוץ, קידוחים לעונה. | תפוקה אמיתית על פני שינוי זרימת, פסולת, תחזוקה | $20k to $150 אלף. | 6 עד 12 חודשים |
| 3. שירות או ניסוי קהילתי | התקנה מותר עם חיבור לרשת, מעקב דגים או מים שיכולים לשתות רישיון לפי הצורך | אנרגיה שנתית, רשיונות, עלויות | $100k to $1 million | 1 עד 2 שנים |
שלב 1 הוא בהישג יד של בית ספר או מרחב לייצר. זה גם בדיוק הראיות שצריך כדי להציג את הטענה: טורבינה, זרימה שנמדדה, טיפה שנמדדה ומד המראה את החשמל שהיא מייצרת.
מי אנחנו צריכים
- מהנדסי הידראולי והידרו-אנרגיה להערכת האתר ולבחירת טורבינה.
- מהנדסי מים. שידעו איפה הלחץ נמוך ואיך הרשתות מתנהגות במהלך היום.
- ביולוגים של דייגים לתכנון וניטור של מעבר דגים.
- מהנדסי חשמל. עבור גנרטורים קטנים, חיבור לרשת החשמל ומיני-רשתות איים.
- מהנדסי בנייה. עבור כניסות, סכר ומסכים.
- קבוצות אנרגיה קהילתיות ובעלי קרקעות עם סכרים, מפעלי מים או צינורות חקלאות.
- מומחים לאישור מי שתייה לכל דבר בתוך מים שיכולים לשתות.

יש לך רעיון טוב יותר?
לחלק מחברי הקרן עשויים להיות קשרים שיוכלו לשמוע את הצעתו. כדי להציג רעיון, צריך מודל עובד, אמיתי שמפיק באמת חשמל, עם תפוקה שנמדדה על ידי מכשיר, לא טענה: טורבינה על כלי ניסוי עם מד זרימת, מד לחץ ומד חשמל נרשמים שווה יותר מכל ציור. גם רעיונות על נייר נראים טוב: אם הפיזיקה והמספרים מוצקים, אנחנו יכולים לפרסם אותם כאן באתר. אבל גיוס הון ללא מודל עובד הוא מאוד קשה, ושום דבר כאן הוא הבטחה של מימון, תזרים מזומנים או הצגות.
שלחו את הרעיון שלכם דרך טופס תרומה, בחר את היוזמה הירוקה. תגיד לנו את הזרימה והגובה שהוא עובד עם, היעילות שאתה מדד או מצפה, עלות גסה ל-kWh, והמבחן הזול ביותר שיכול להוכיח את זה לא נכון. דף מקורות אנרגיה משווה את הידרו קטן עם אחד עשר רעיונות אחרים.
